作業効率劇的にUP!トリマーテーブルを自作してみた☆

f:id:kimparatoru:20161220222637j:plain

こんにちは!木工大好きキンパラです。今回は、作業効率がupすること間違いなしのトリマーテーブルを自作してみました。

トリマーを使うのがすごく楽しくなりますよ。皆さんも是非作ってみてください。

 トリマーテーブルとは

トリマーテーブルとは、テーブルの天板の中心に穴が空いていて、そこから上向きにルータービットが飛び出しているテーブルのことです。

トリマー自体を持つ必要がなく、材料を動かすことで面取りや溝切りが行えます。

リョービのトリマーMTR-42を分解してみる

f:id:kimparatoru:20161220222713j:plain

今回トリマーテーブルに使うトリマーは以前購入したリョービのMTR-42です。

こちらの記事で紹介しています↓

www.kimpalife.com

とても使いやすく、今では面取り作業には欠かせない存在となりました。

f:id:kimparatoru:20161220222739j:plain

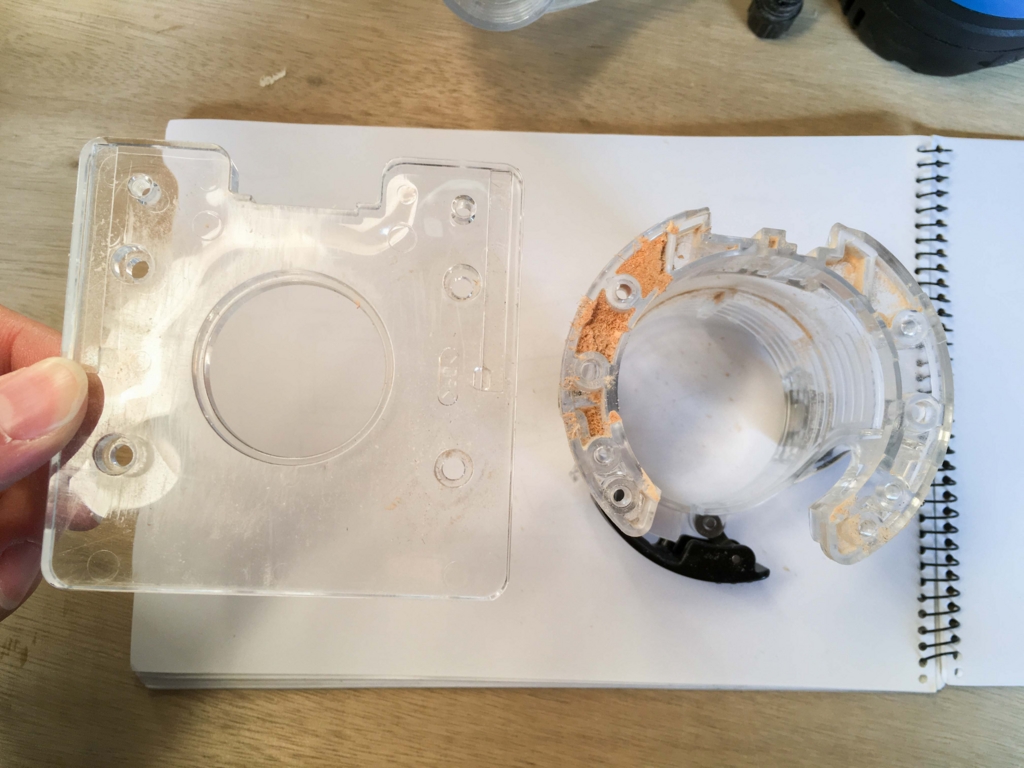

別売りで購入した集塵プレートはトリマーテーブルでは今の所使えなさそうなので、外しておきました。それと元々ついている四角形のプレートも外します。

f:id:kimparatoru:20161220223014j:plain

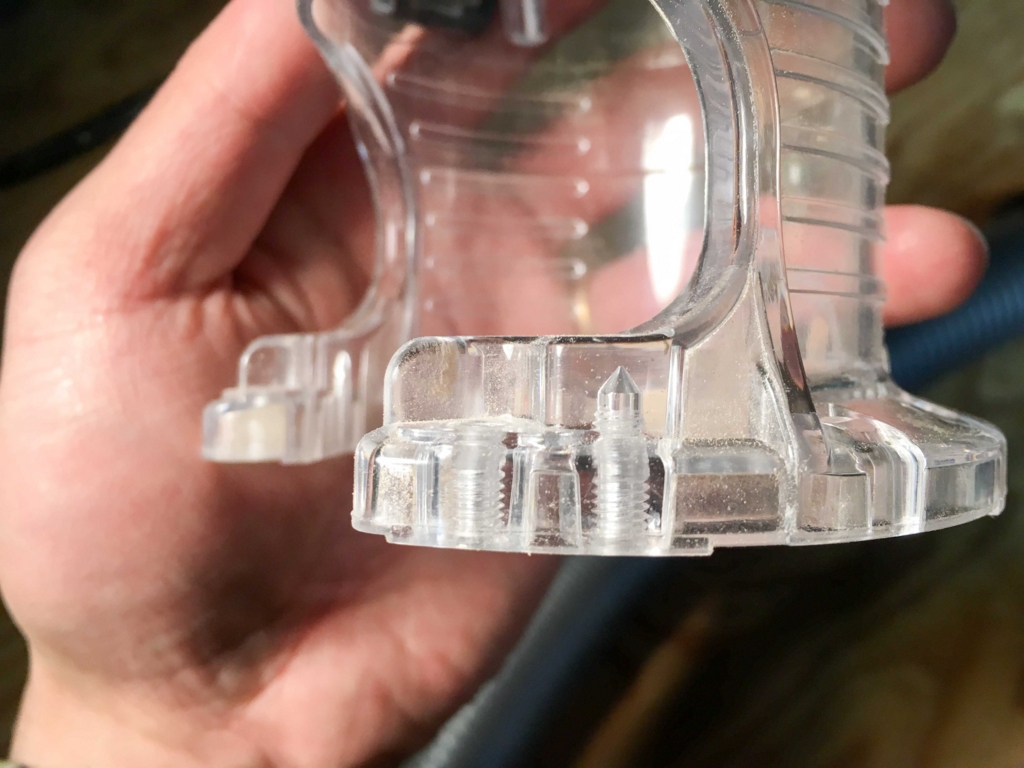

高さ調整の本体カバーにはネジが切ってあるのでこれを利用しますが、ネジ切りが途中でストップして貫通していないところは使いにくそうなので、そのほかの四点でビス止めします。

トリマーテーブルの材料

f:id:kimparatoru:20161220222803j:plain

今回テーブルに使う材料はMDFです。

MDF(Medium Density Fiberboard)

木の細胞の大きさまで粉々にしたものを接着剤で圧縮した材料で、無垢の板よりも寸法の狂いが少ないそうです。

今回のトリマーテーブルは、こちらの記事を参考にさせていただきました↓

http://landship.sub.jp/stocktaking/archives/003821.html



MDFは910×450×12mmを使い、600×450mmでカットしておきます。

テーブルに穴を開けていく

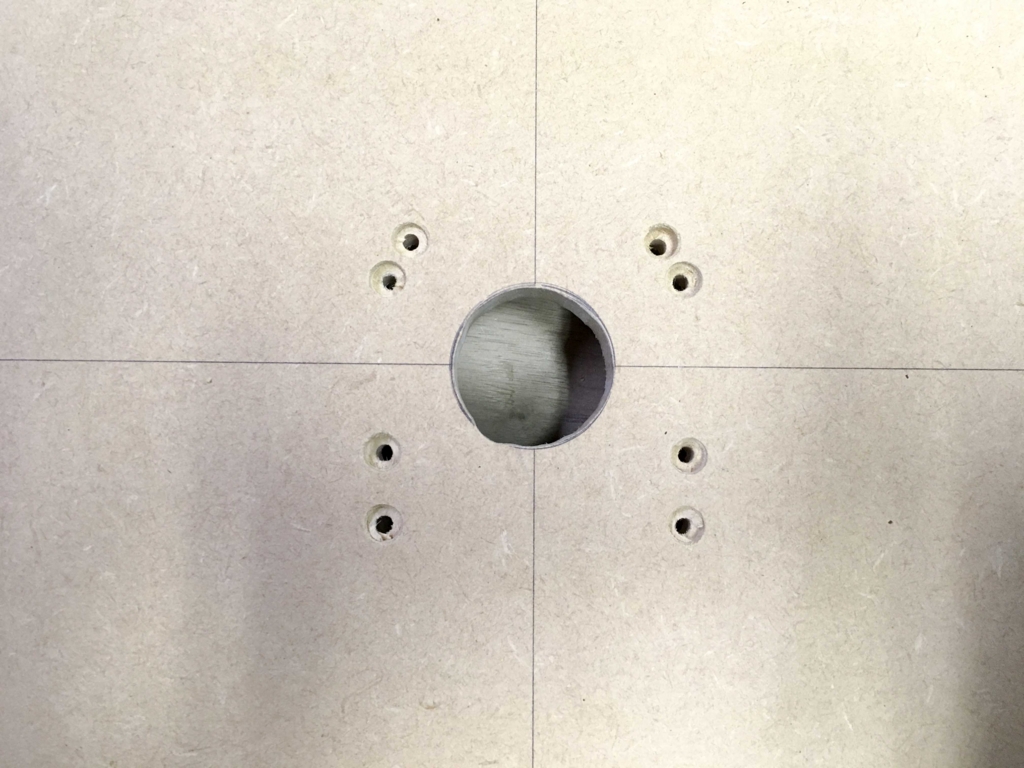

f:id:kimparatoru:20161220222828j:plain

上の写真にある中心の穴は35φのドリルで穴あけし、トリマーのストレートビットで拡張します。

5φの穴は写真では8箇所空いていますが、実際には4箇所しか使いません。

本体につける透明カバーをボードに直接置き、貫通しているねじ切り穴の4箇所をマークし、穴あけします。

f:id:kimparatoru:20161220222902j:plain

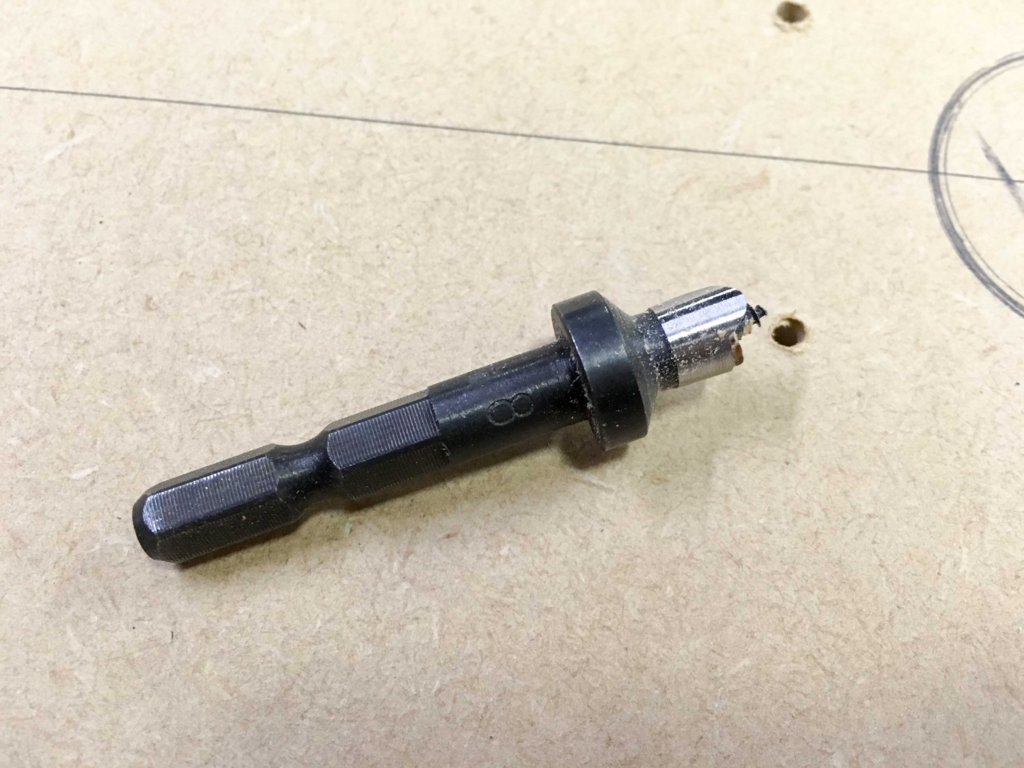

周りは下穴5φ+ダボ穴8φで開けます。

f:id:kimparatoru:20161220222925j:plain

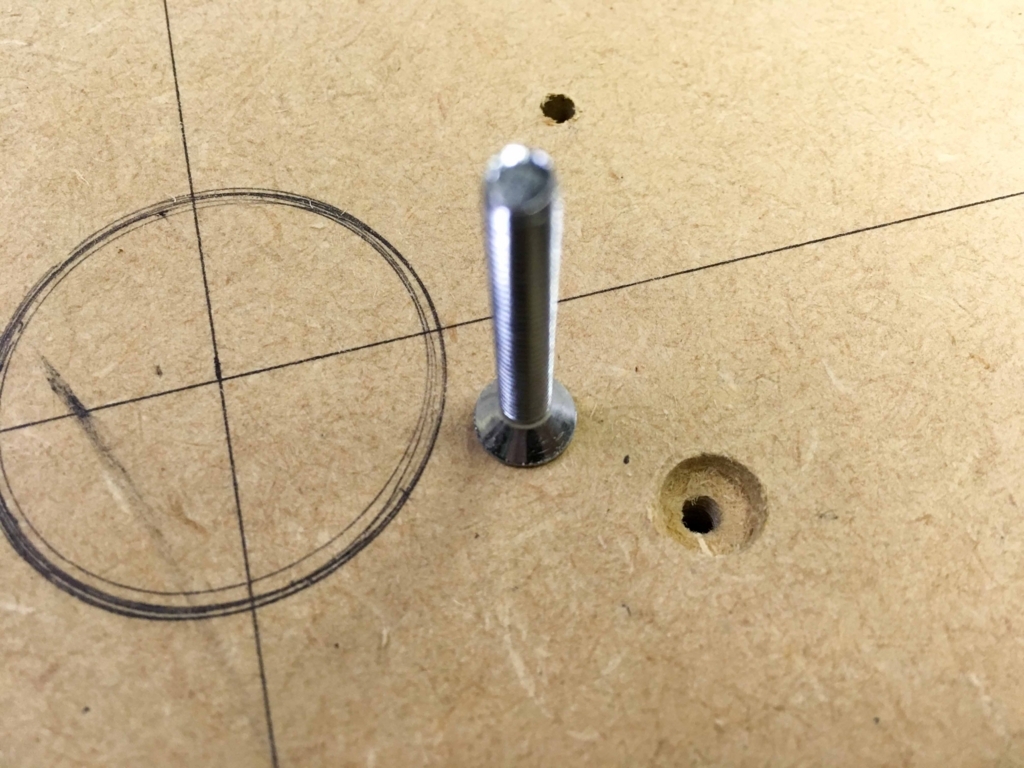

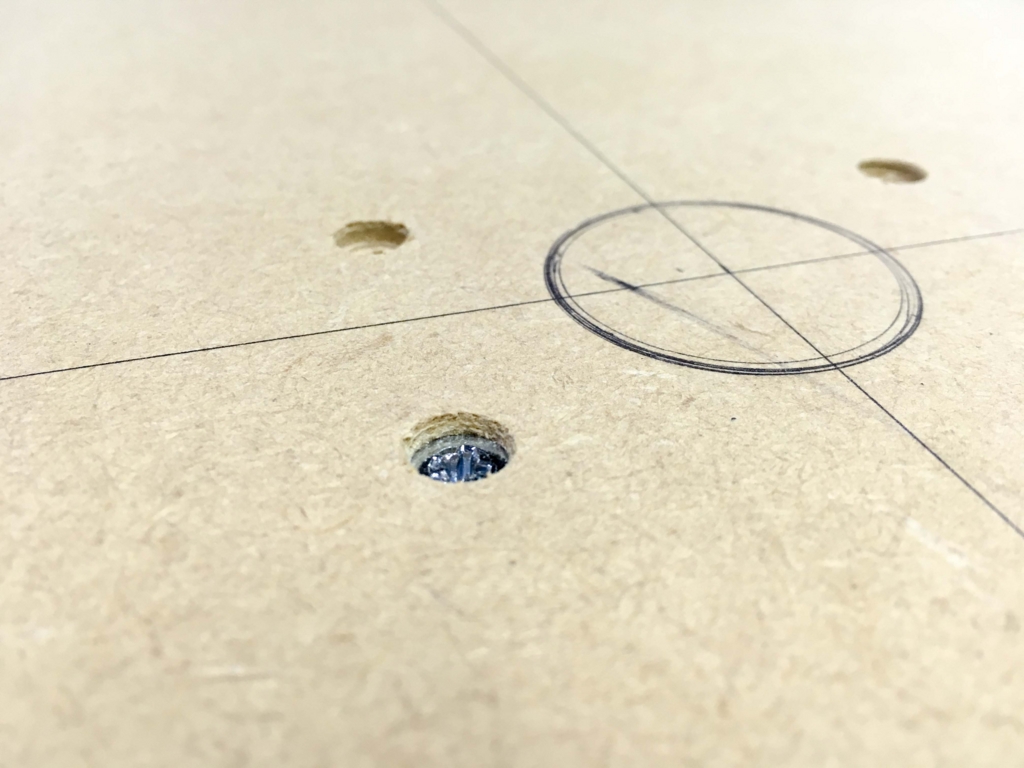

ダボ穴を皿ねじの頭が隠れる程度までザグリます。

f:id:kimparatoru:20161220222946j:plain

この程度で良いと思います。

裏面に板を取り付ける

テーブルはワークベンチに挟み込んで使う仕様にします、そのための挟み込む板を取り付けます。

ワークベンチ↑

ホームセンターに安く売っているもので大丈夫です。

f:id:kimparatoru:20161220223823j:plain

MDFの中心に板が貼り付けられるようにアルミのアングルを利用しました。

板は200×98×18mmを使いました。ワークベンチに挟み込めるものなら、なんでもOKです。

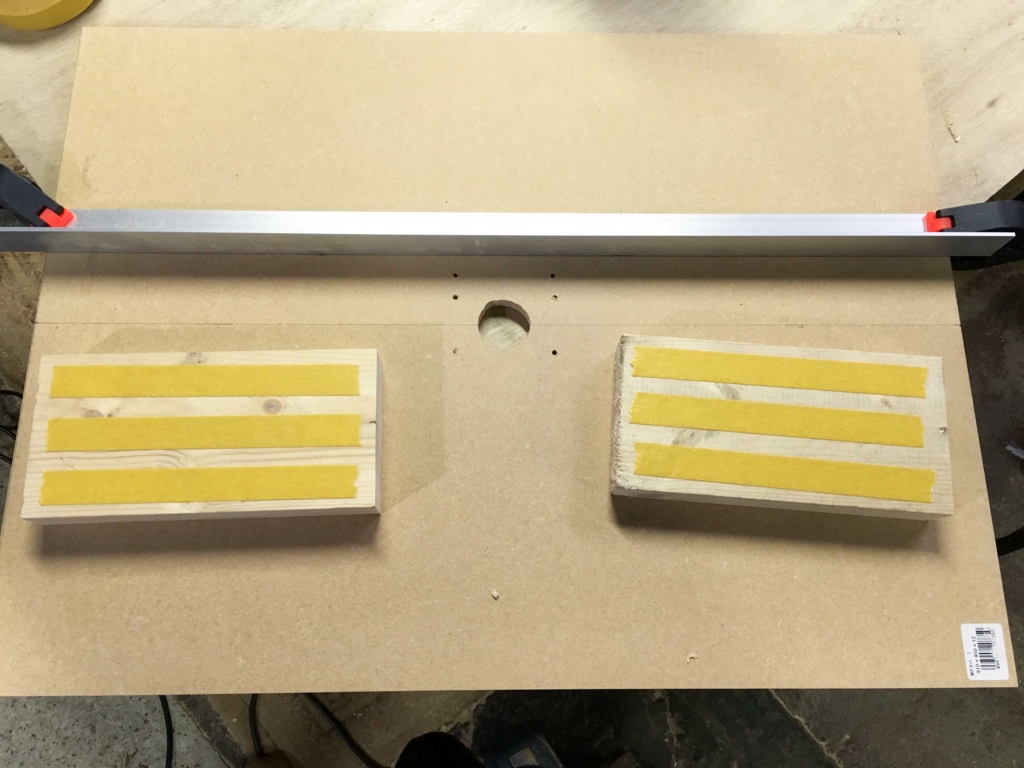

MDFボードを裏返します。挟み込む板に両面テープを貼り付けます。

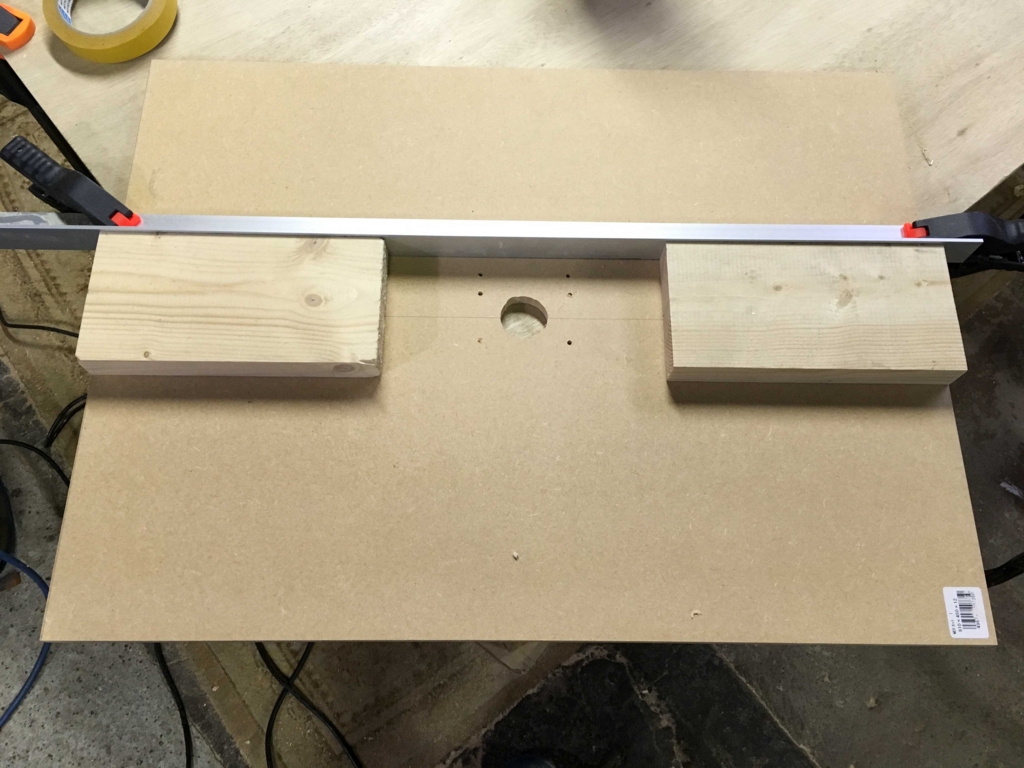

f:id:kimparatoru:20161220223844j:plain

中心に来るように板を貼り付けます。

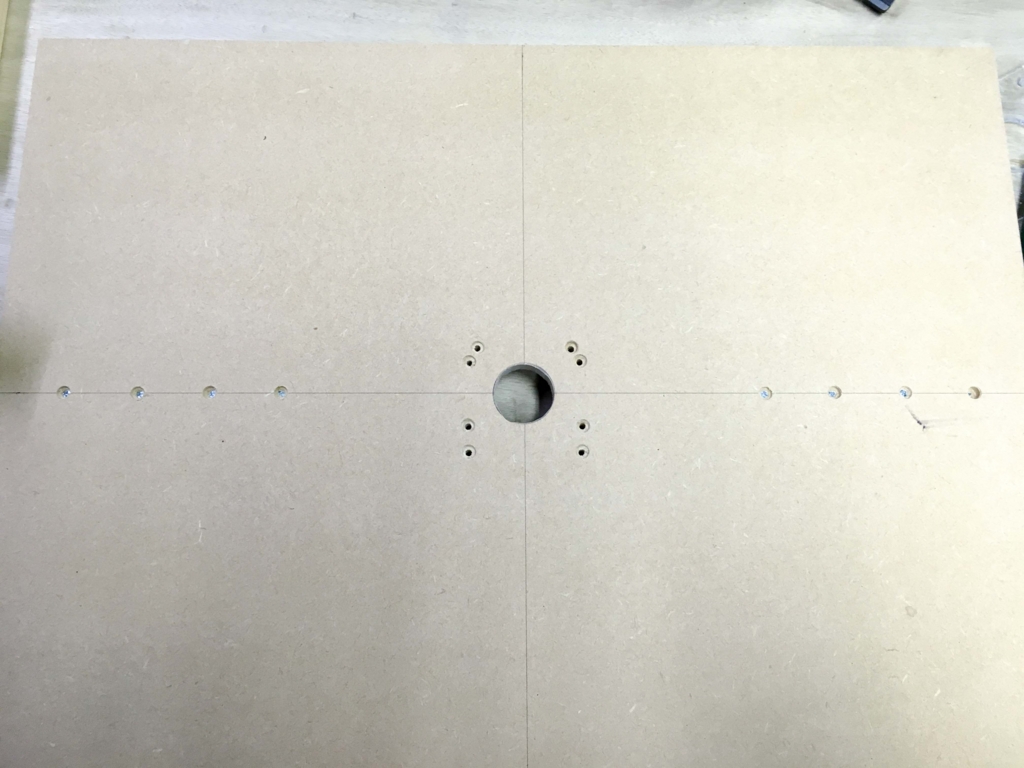

f:id:kimparatoru:20161220223421j:plain

MDFボードを再び裏返し、両サイド4箇所ずつネジ止めします。この時も下穴を開けてダボ穴を開けてネジ頭が出ないようにしました。

透明カバーを取り付ける

f:id:kimparatoru:20161220224356j:plain

トリマー本体に取り付ける透明カバーをMDFに皿ねじで取り付けます。

f:id:kimparatoru:20161220224419j:plain

このようになります。

ワークベンチに挟み込む

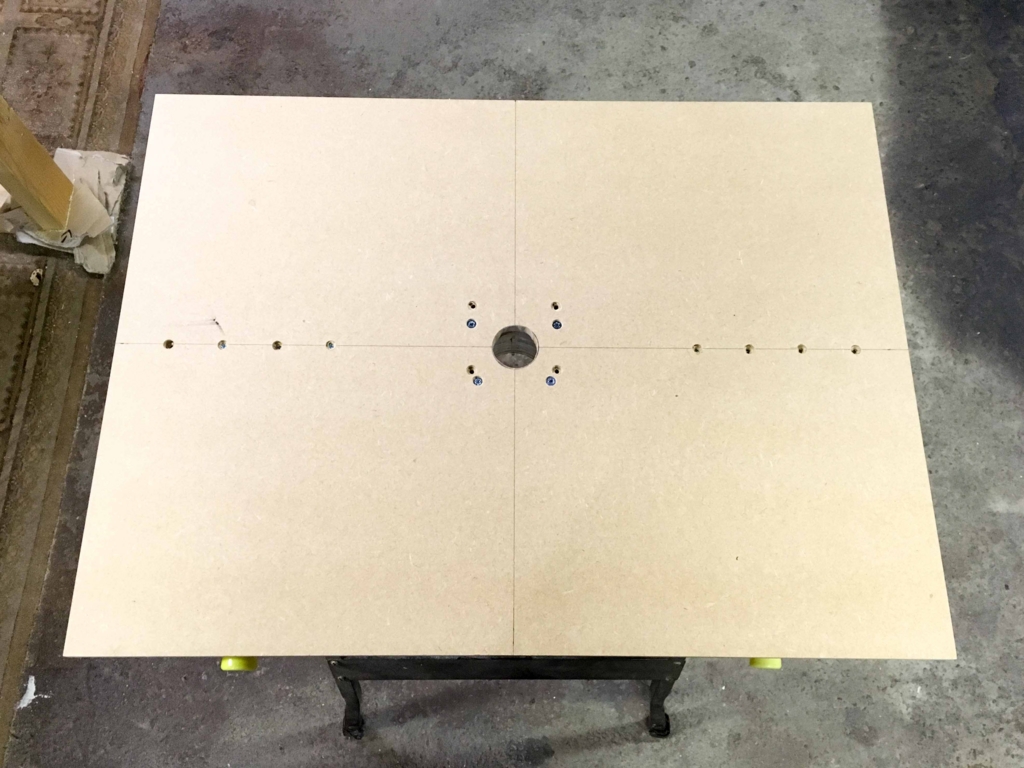

f:id:kimparatoru:20161220224457j:plain

ワークベンチの上に乗せ、挟み込みます。

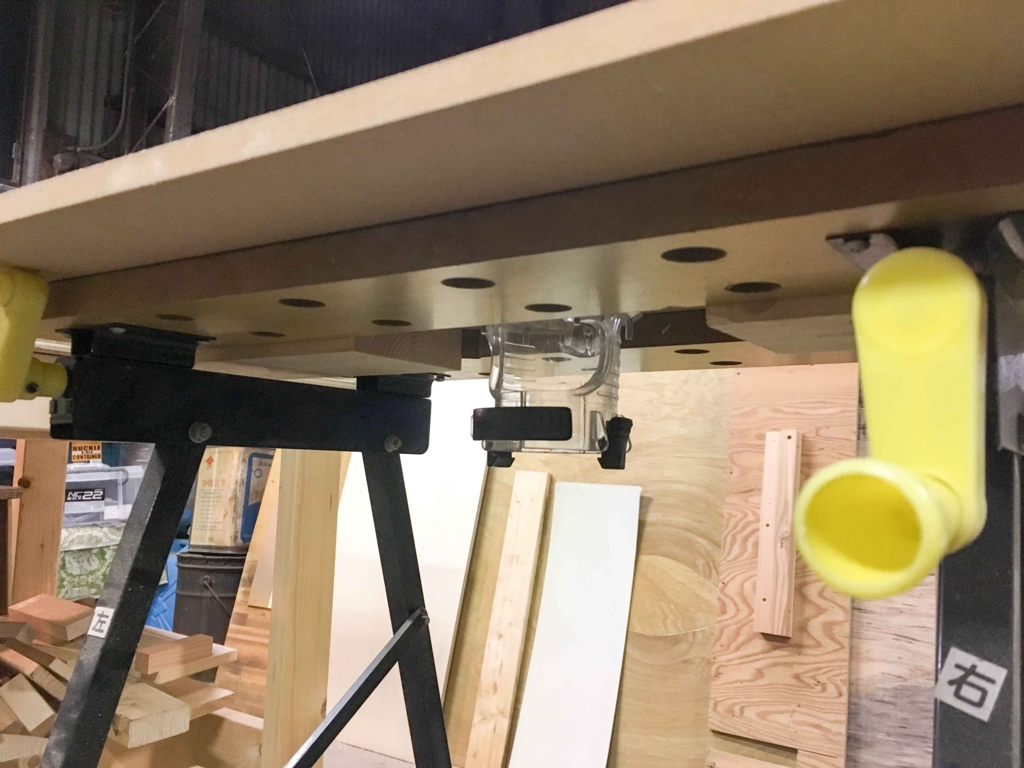

f:id:kimparatoru:20161220224526j:plain

下から見て透明カバーがちゃんと中心に来ていますね。

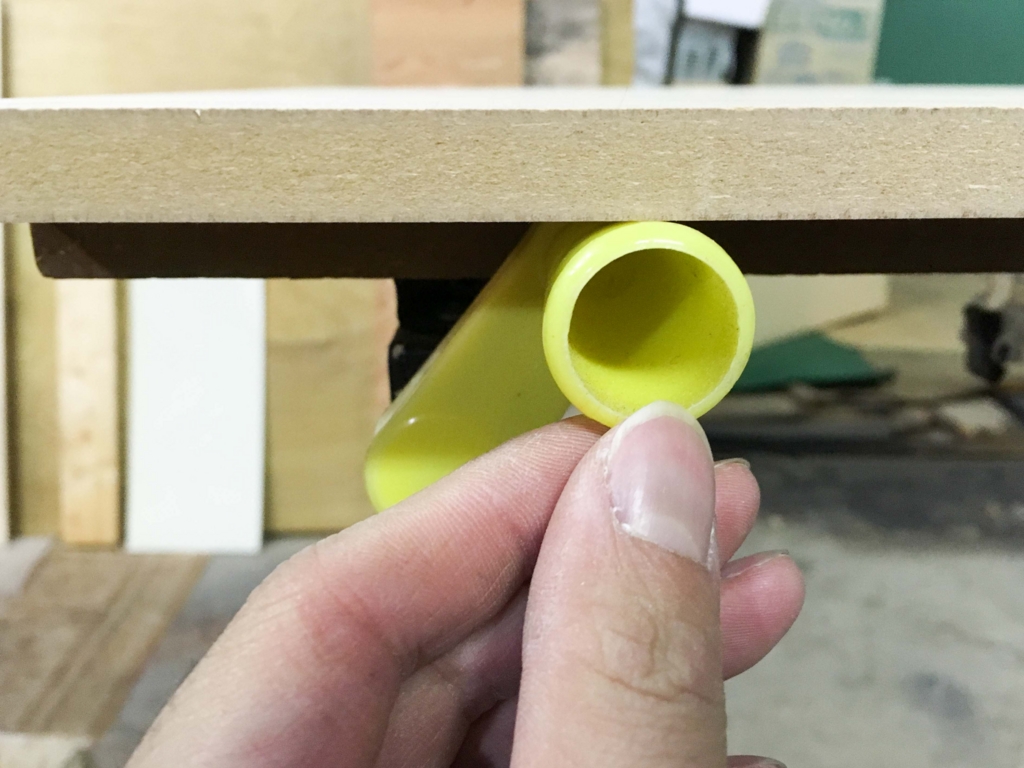

f:id:kimparatoru:20161220224602j:plain

少しMDFが大きすぎたのか、ワークベンチのハンドルが回せないようなので挟む寸前まで回してからテーブルを入れます。

f:id:kimparatoru:20161220224624j:plain

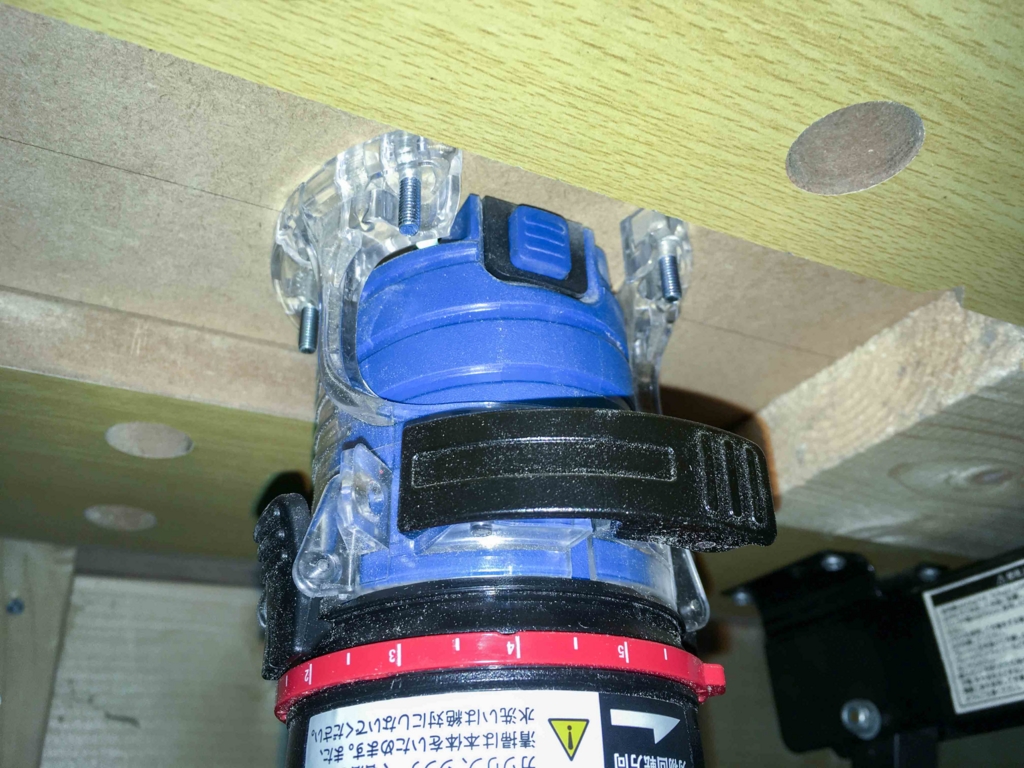

このようにしっかりと固定されました。トリマーの高さ調整のクランプもちゃんと機能していますし、ビット交換時に押す回転止めもちゃんと押せます。

f:id:kimparatoru:20161220224644j:plain

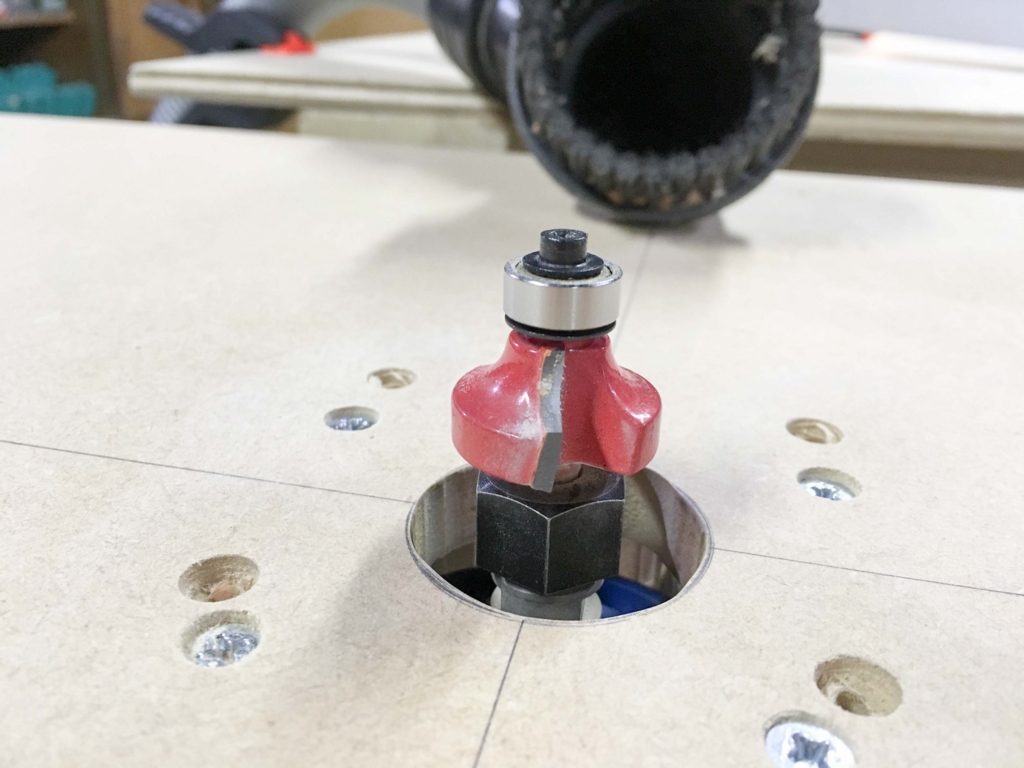

ビットの交換も簡単で、一度一番上までビットを上げます。

f:id:kimparatoru:20161220224703j:plain

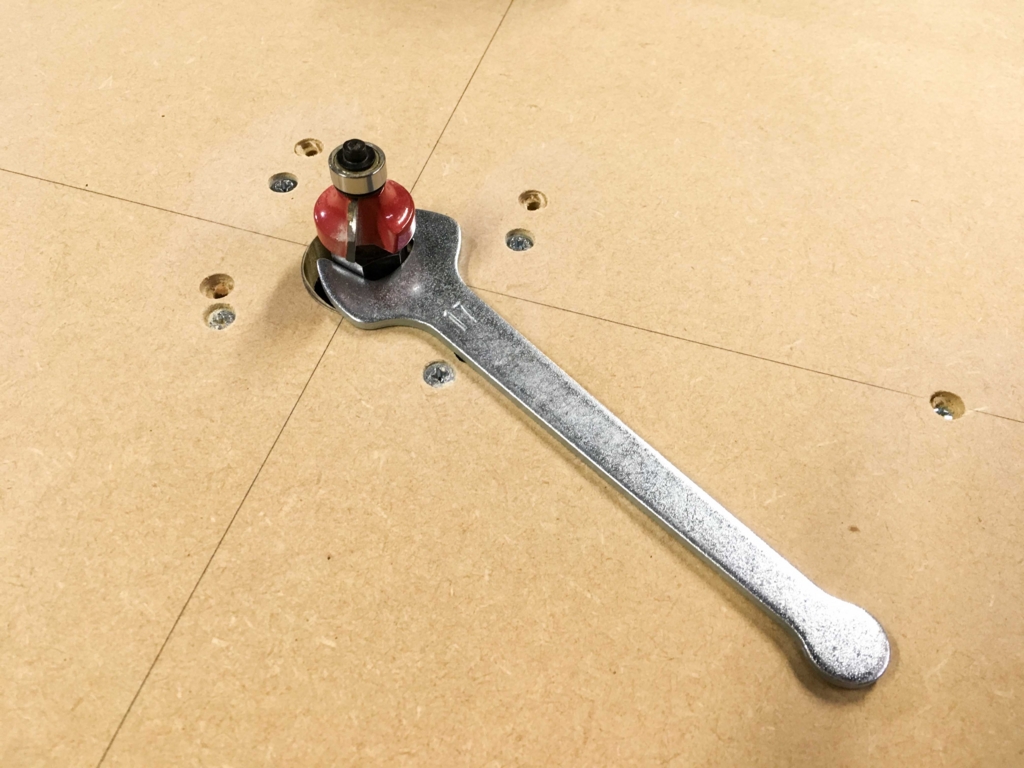

付属のスパナがちょうど入ります。あとはテーブルの下から手を突っ込んで回転止めを押しながらスパナを回せばビットが交換できます。

f:id:kimparatoru:20161220224721j:plain

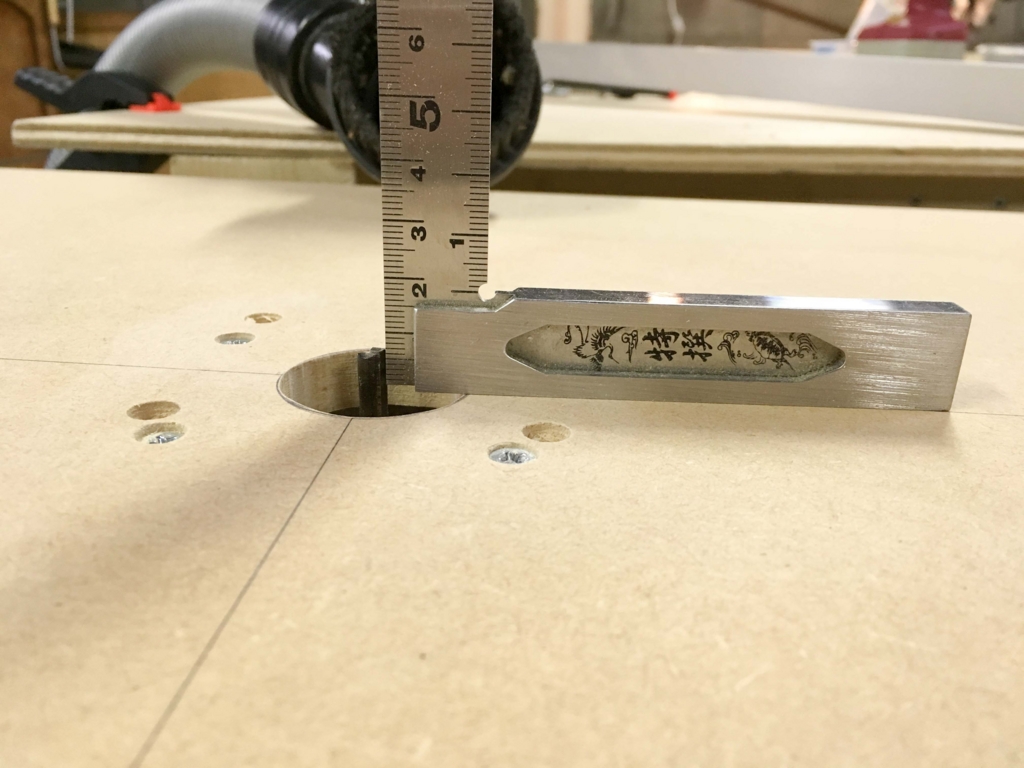

スコヤもピタリと止まるので高さ調整もしやすいです。

f:id:kimparatoru:20161220224747j:plain

ストレートビットを使用するときは先ほど登場したアルミのチャンネルをクランプで挟み込んでガイドにします。

f:id:kimparatoru:20161220224808j:plain

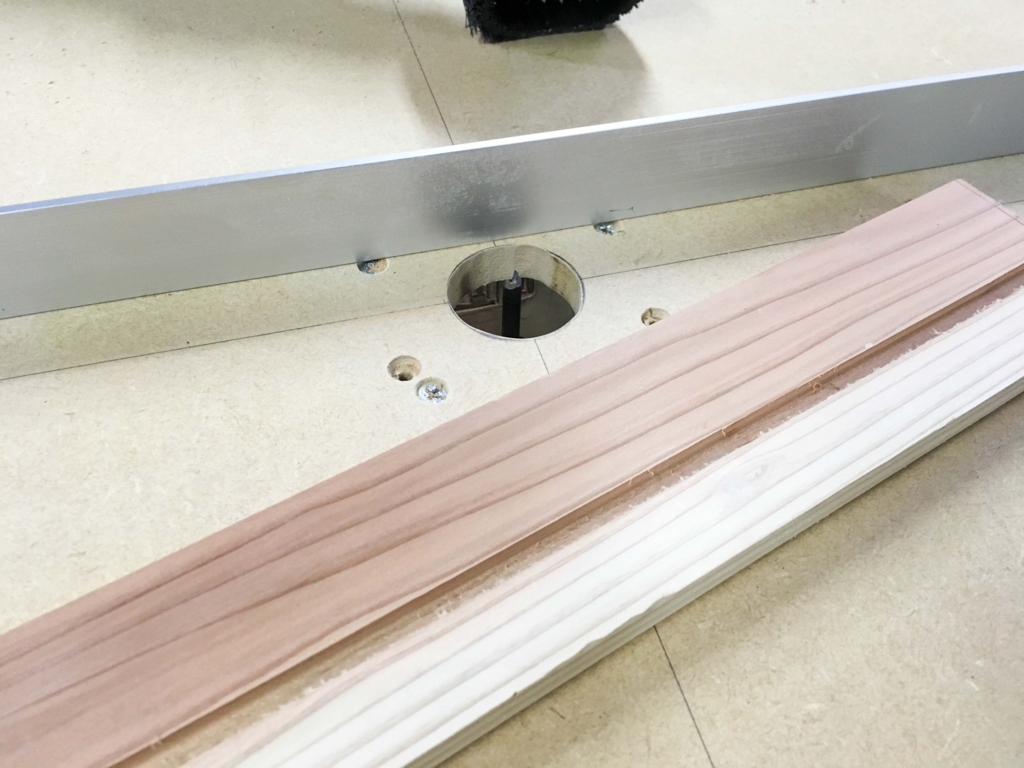

このように綺麗にまっすぐ溝が掘れました。

まとめ

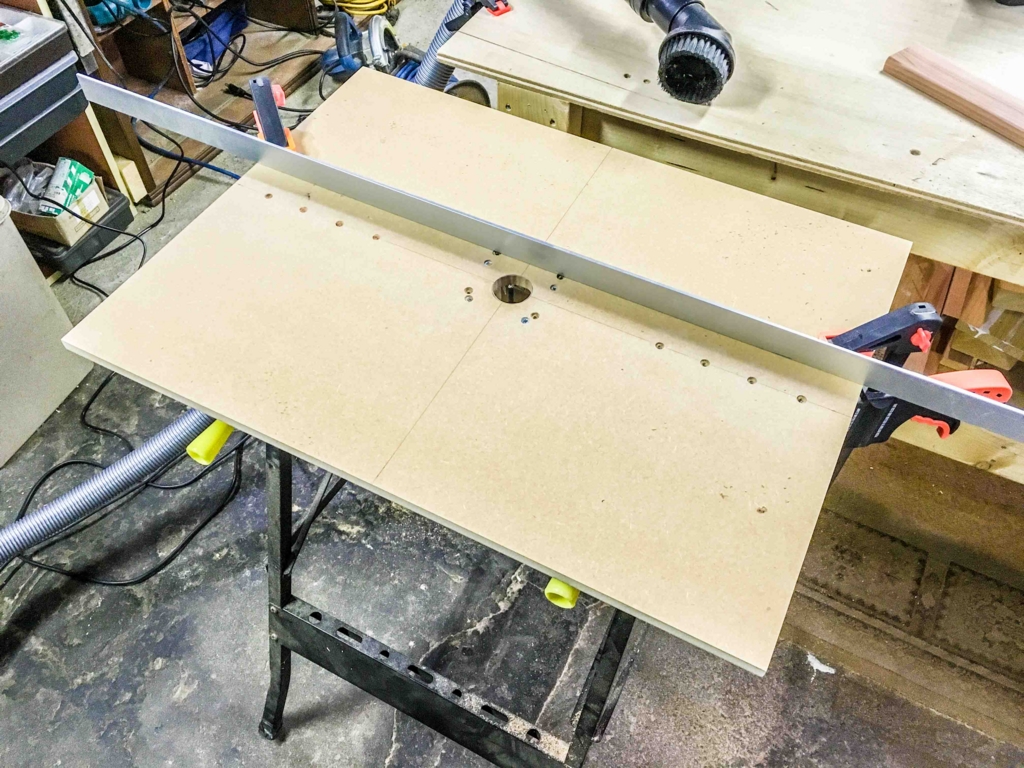

f:id:kimparatoru:20161220224831j:plain

 このトリマーテーブルを作ったことで、劇的に作業効率がupしました。トリマーは使っていてとても楽しい工具ですが、またさらに楽しくなりました。今後は便利なジグや集塵のことも考えて作っていきたいと思います。

次回もお楽しみに!
