【DIY】集塵能力最強!サイクロン集塵機の作り方

f:id:kimparatoru:20170722071813p:plain

こんにちは。家の近くに材木屋さんが欲しいキンパラです。

今回は、アトリエ用のサイクロン集塵機を自作してみました。

実際に使って見ると、吸引力が長続きするダイソンの理由がわかった気がします。

とってもオススメなので皆さんも作ってみてください。

目次

サイクロン集塵機の材料

f:id:kimparatoru:20170716105133j:plain

こちらがサイクロン集塵機の材料です。

真ん中のサイクロンパーツ以外はホームセンターで購入できます。

f:id:kimparatoru:20170716104958j:plain

こちらがサイクロンパーツ。

商品リンクhttps://amzn.to/3S7F4Hr

この形状がサイクロンの秘密です。

amazonで何種類か販売されていますが、レビューを見て適当にこれに決めました。

f:id:kimparatoru:20170716105043j:plain

日本製ではありませんが、材料の厚みはあるし、ものとしてはしっかりしていました。

ただ一点だけ気になったのが、天面の部分がフタのように外れていました。。。

これは最初からそういう設計なのか、もしくは外れたのか、どちらなんでしょう。

とりあえずプラスチックハンマーで叩き入れたらしっかり入ったのでOKです。

f:id:kimparatoru:20170716105210j:plain

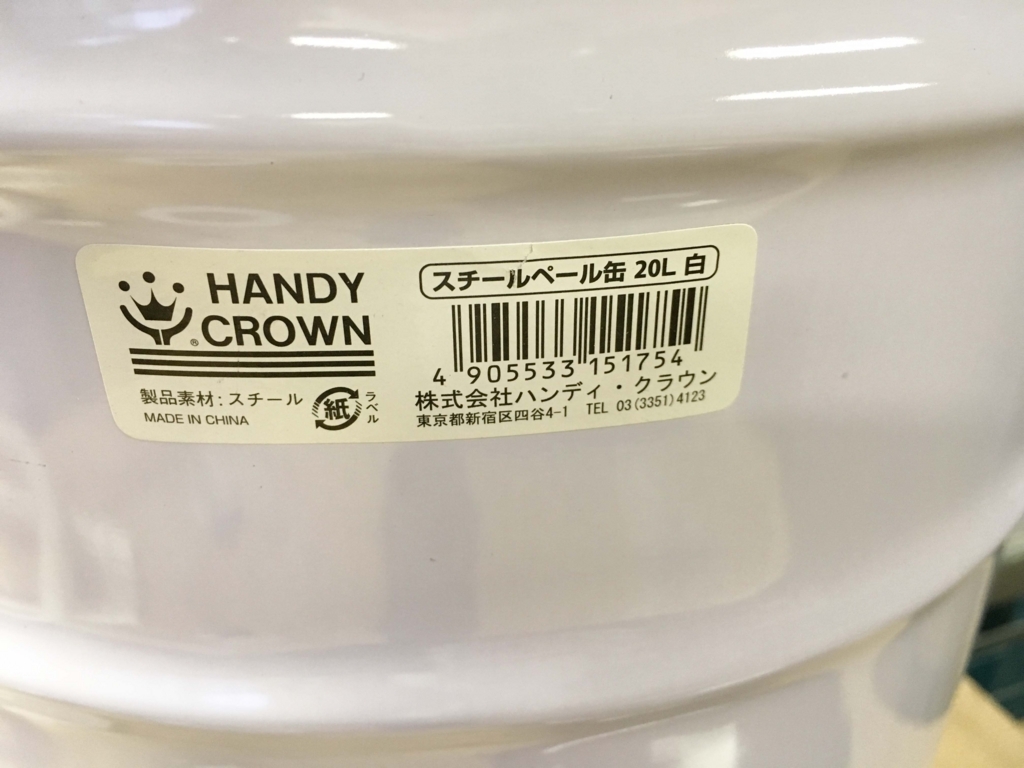

スチールペール缶20L

f:id:kimparatoru:20170716105229j:plain

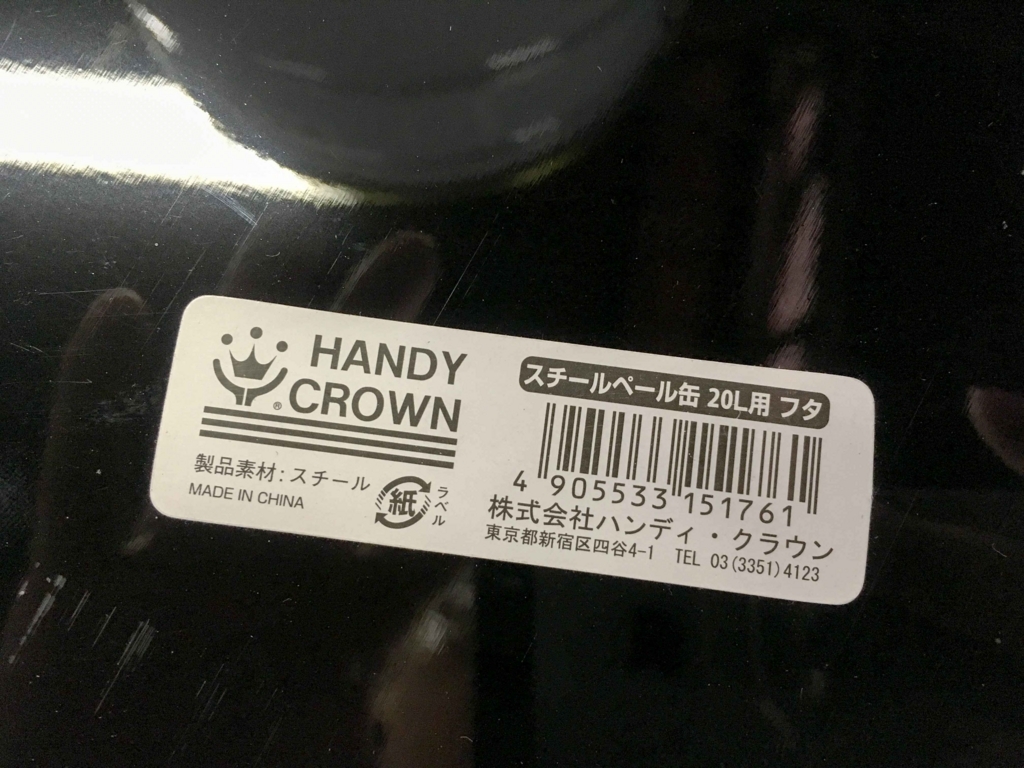

スチールペール缶20L用のフタ

f:id:kimparatoru:20170716105248j:plain

ビニールプレートP65(ホームセンターの水回りコーナーに売っています。)

f:id:kimparatoru:20170716105537j:plain

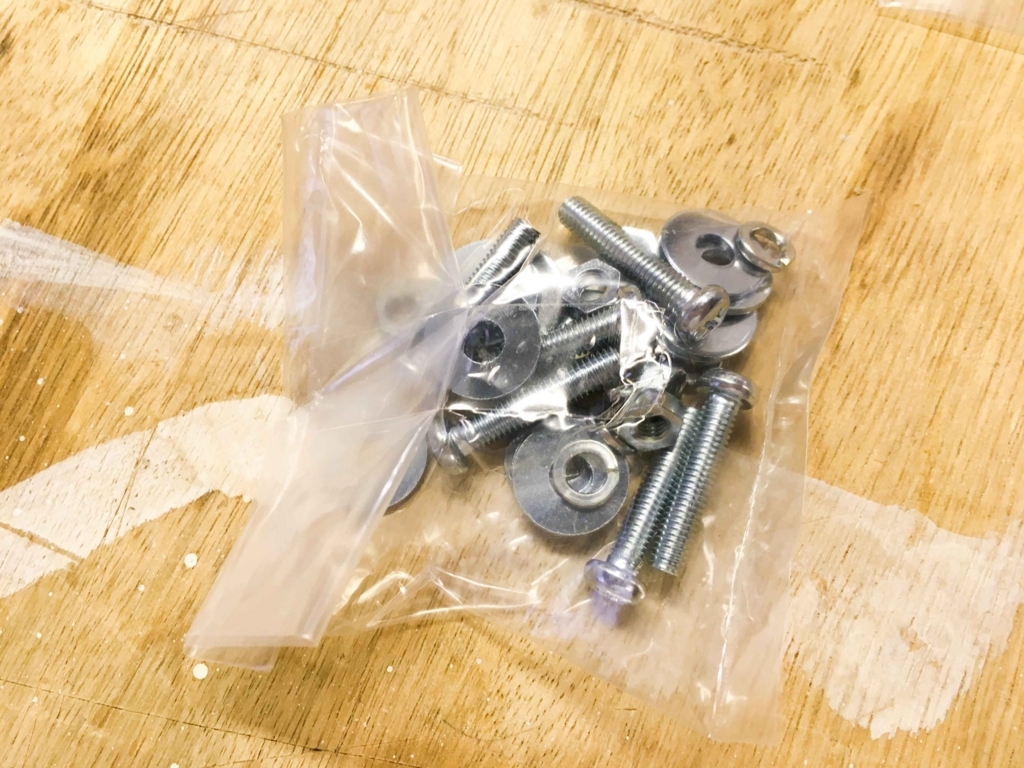

M5の鍋ネジ、ワッシャー、スプリングワッシャー、六角ナット

f:id:kimparatoru:20170716105324j:plain

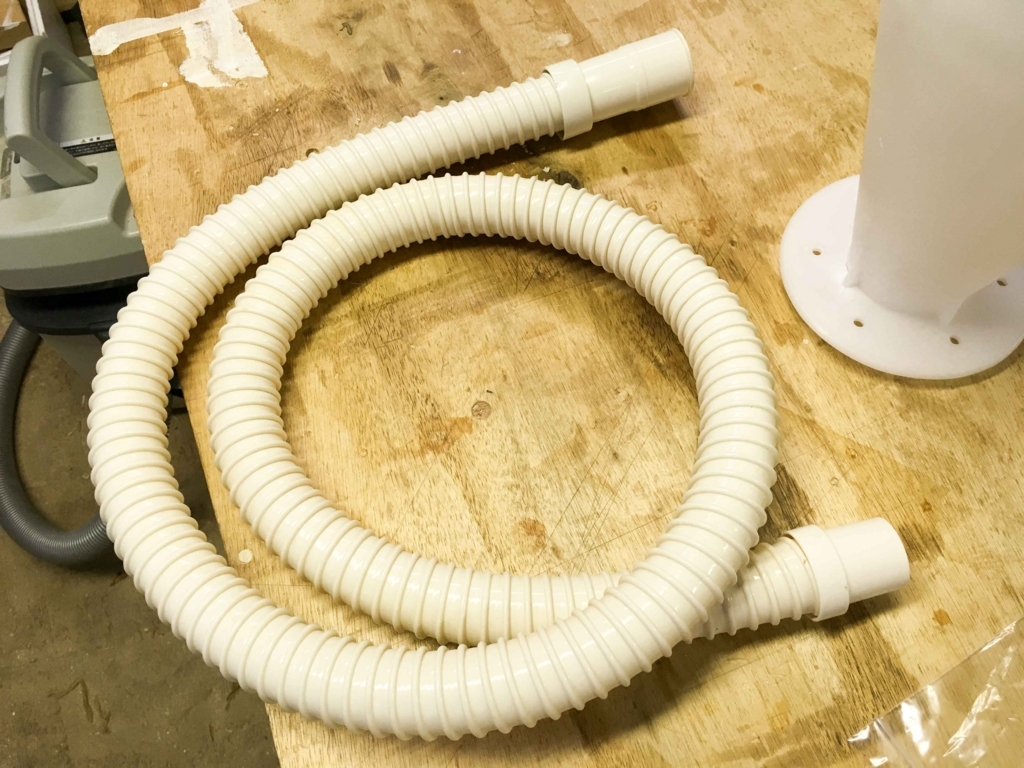

カクダイの洗濯機用排水ホース2m

商品リンクhttps://amzn.to/3SA5d3j

f:id:kimparatoru:20170716105344j:plain

塩ビパイプDV-IN40×30

f:id:kimparatoru:20170716105403j:plain

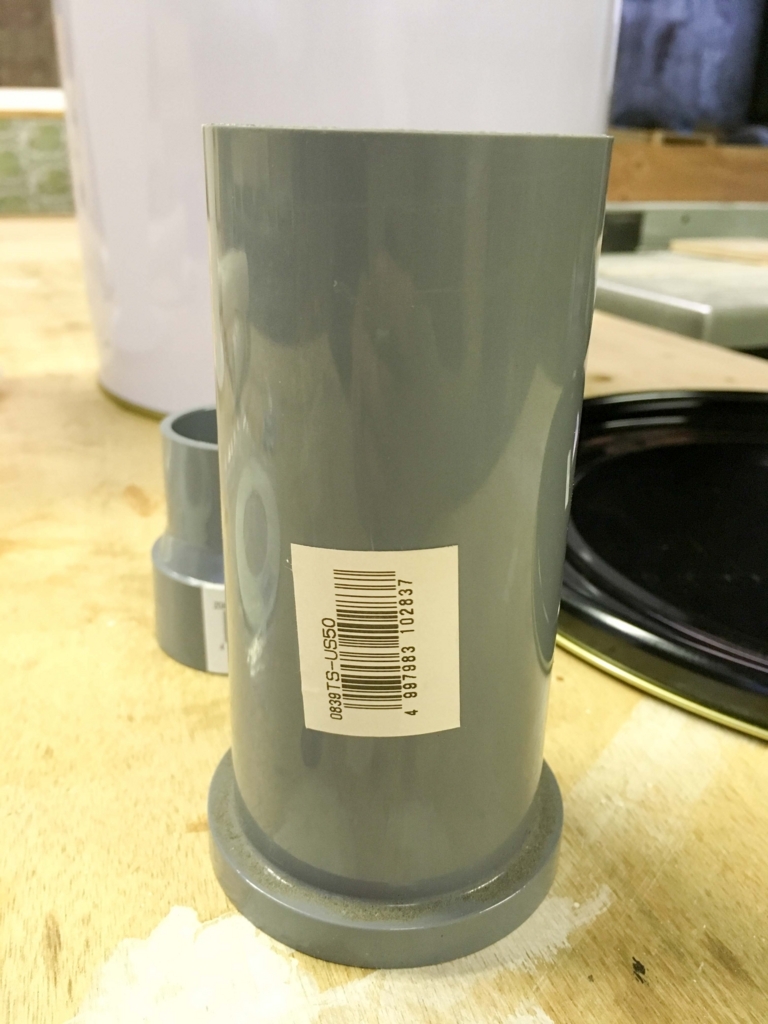

塩ビパイプTS-US50

サイクロン集塵機の作り方

プレートの穴あけ

f:id:kimparatoru:20170716105730j:plain

サイクロンパーツを裏返して作業台に置きます。

作業台の記事はこちらです↓

www.kimpalife.com

f:id:kimparatoru:20170716105752j:plain

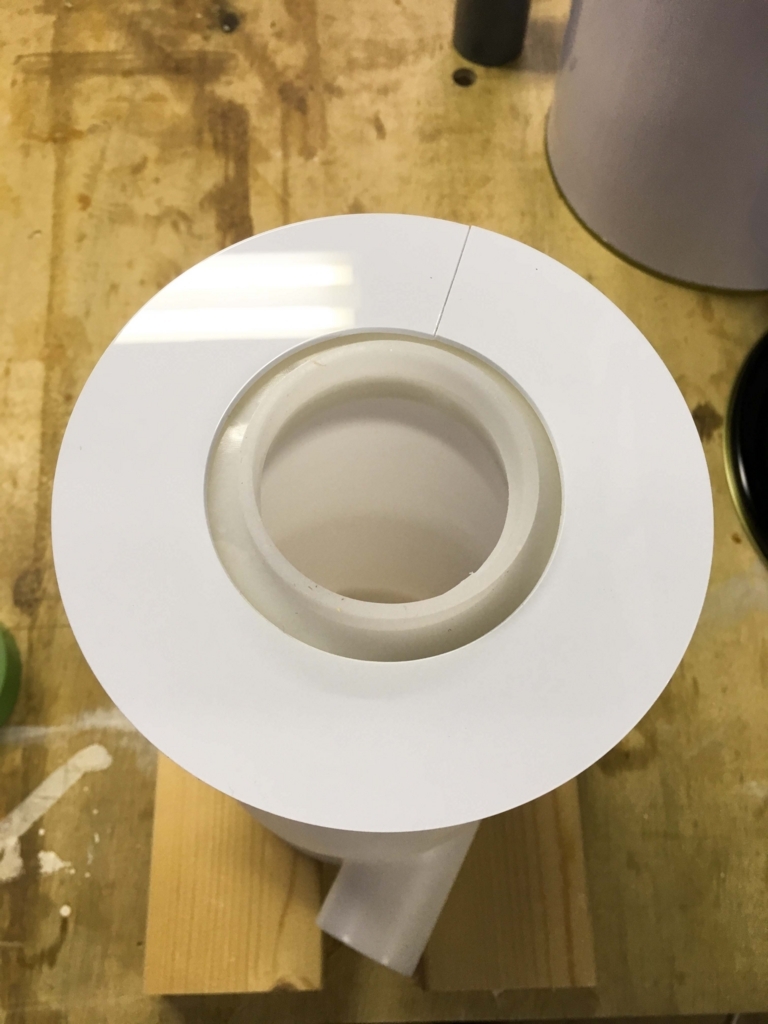

ビニールプレートをサイクロンパーツの上の中心に置きます。

f:id:kimparatoru:20170716105827j:plain

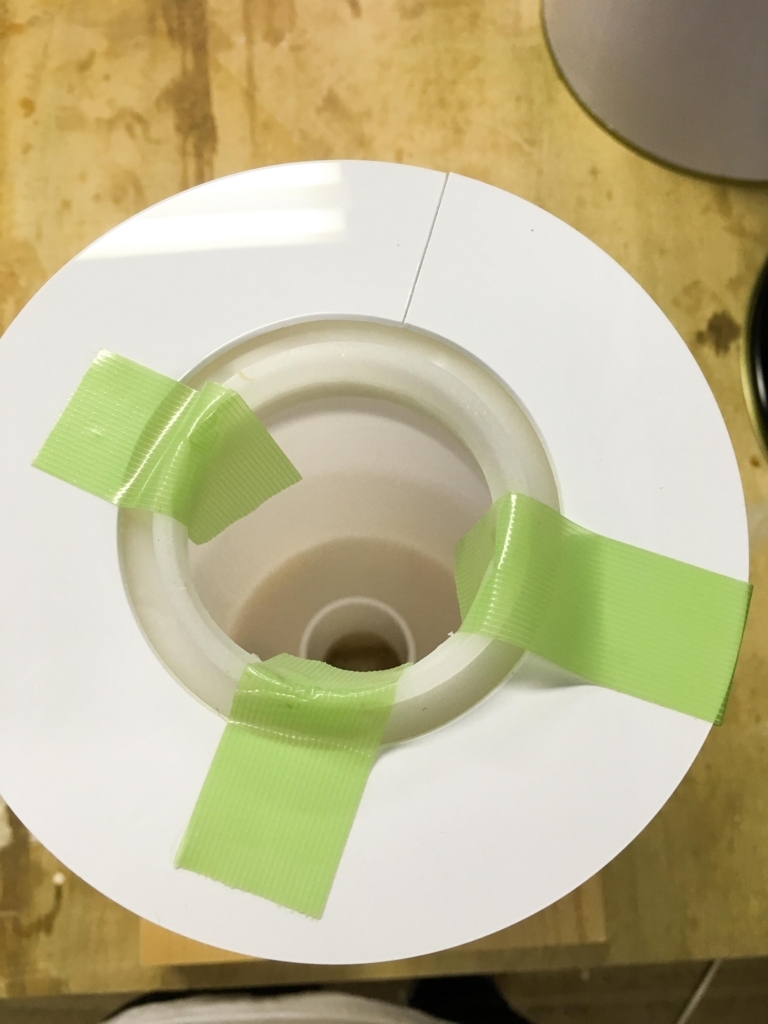

ずれないように養生テープで固定します。

f:id:kimparatoru:20170716105902j:plain

ひっくり返してサイクロンパーツの穴をマークします。

f:id:kimparatoru:20170717062227j:plain

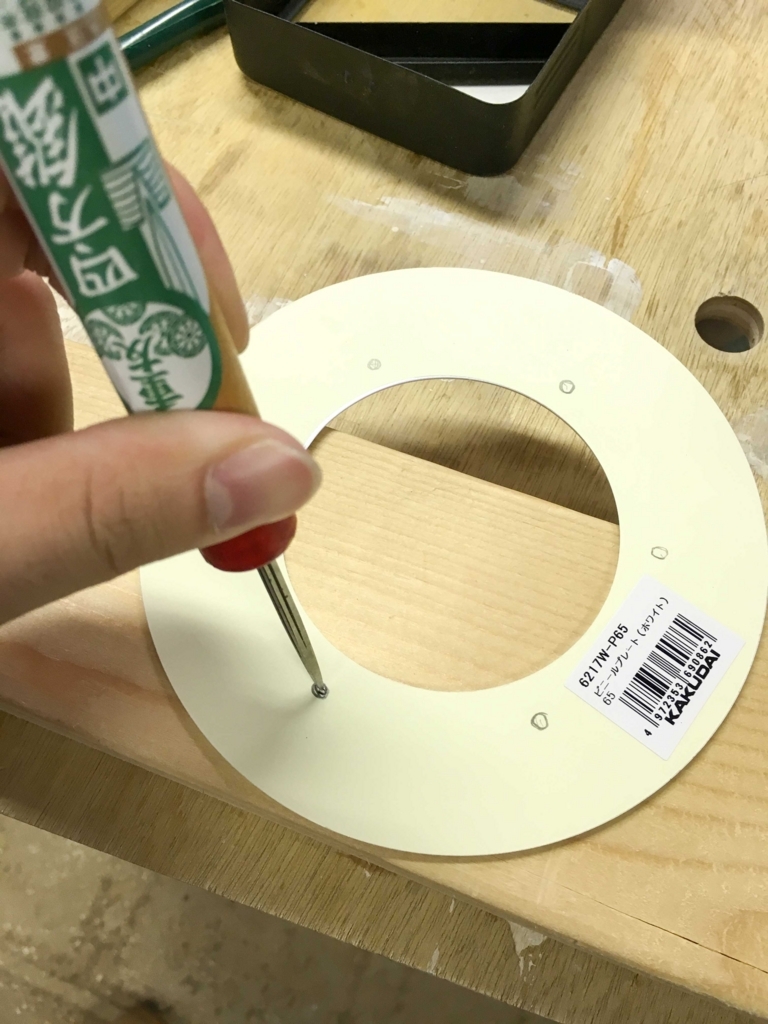

ビニールプレートをサイクロンパーツから剥がし、マークしたところに錐で下穴を開けます。

f:id:kimparatoru:20170717062142j:plain

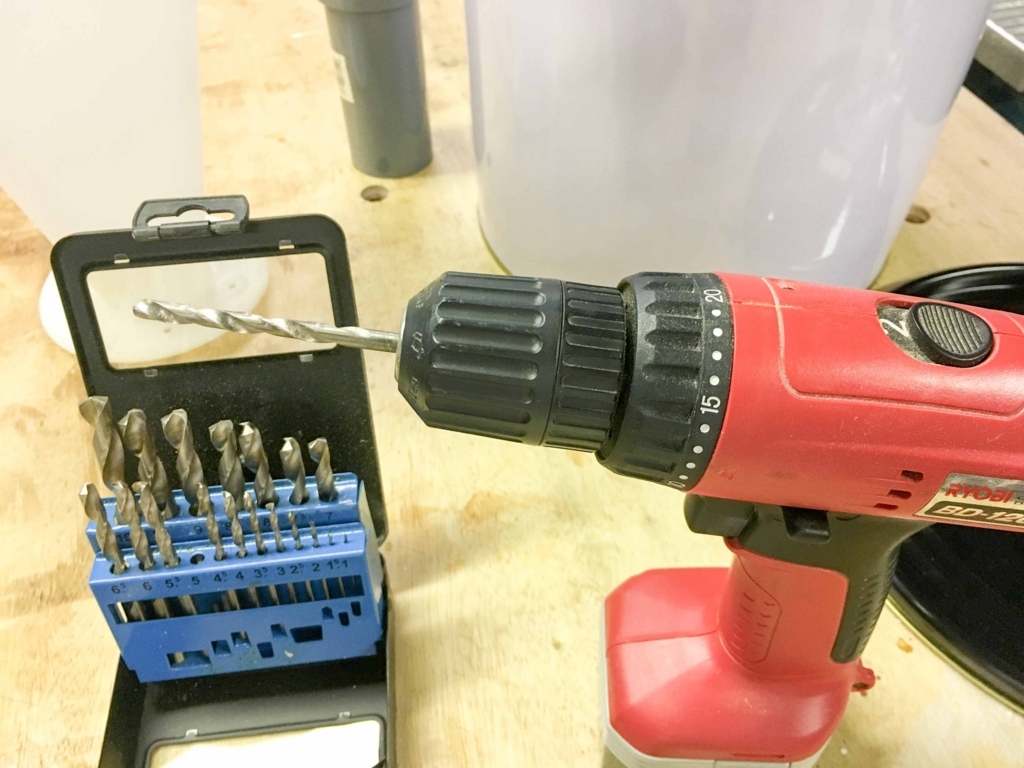

今回ネジにはM5を使用しているので5φか6φの穴を開けます。

f:id:kimparatoru:20170717062307j:plain

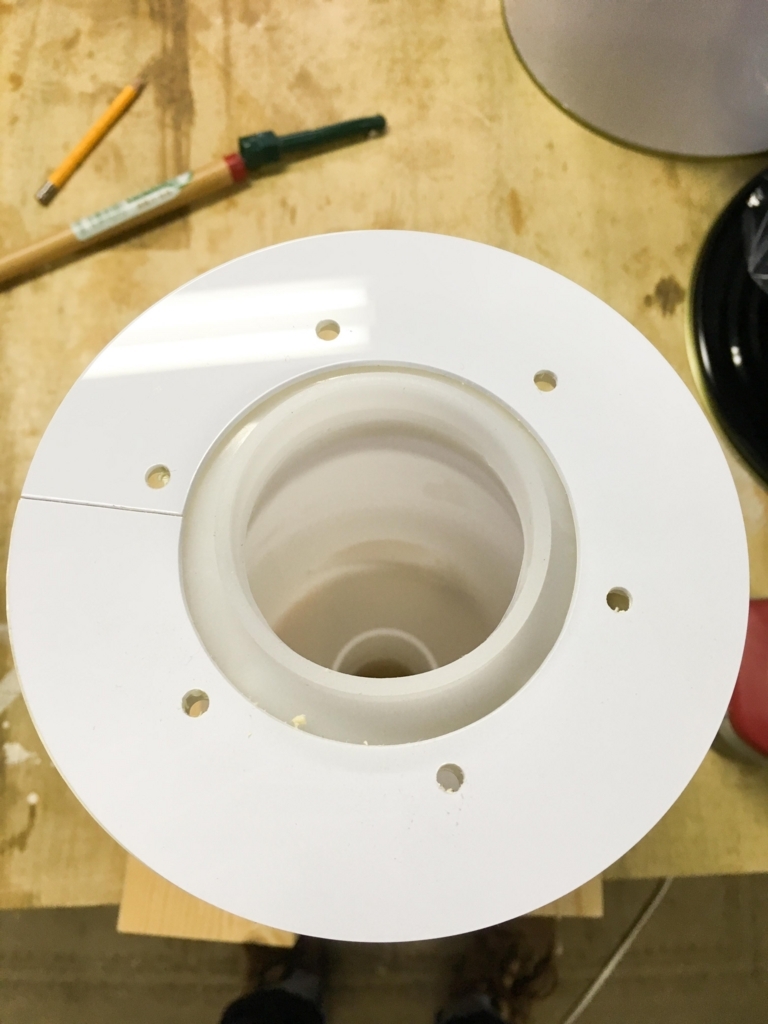

ビニールプレートにドリルで穴を開けたら、サイクロンパーツの穴と合わせます。

f:id:kimparatoru:20170717062448j:plain

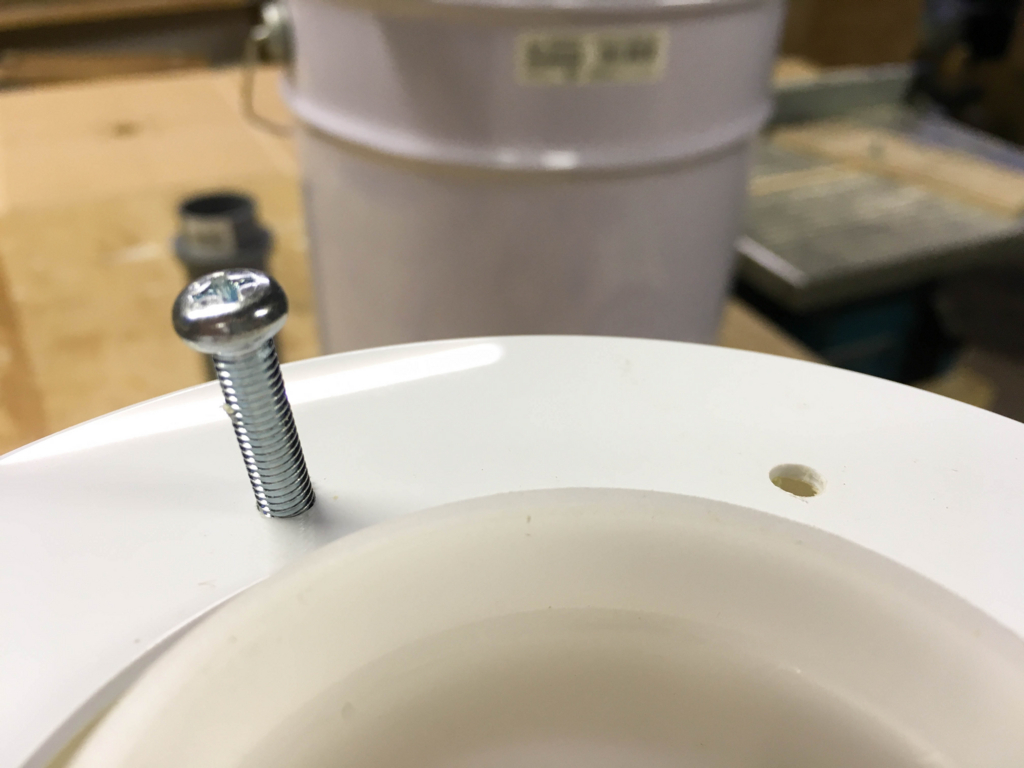

それぞれの穴にネジがちゃんと通ることを確認します。

フタの穴開け

f:id:kimparatoru:20170717062645j:plain

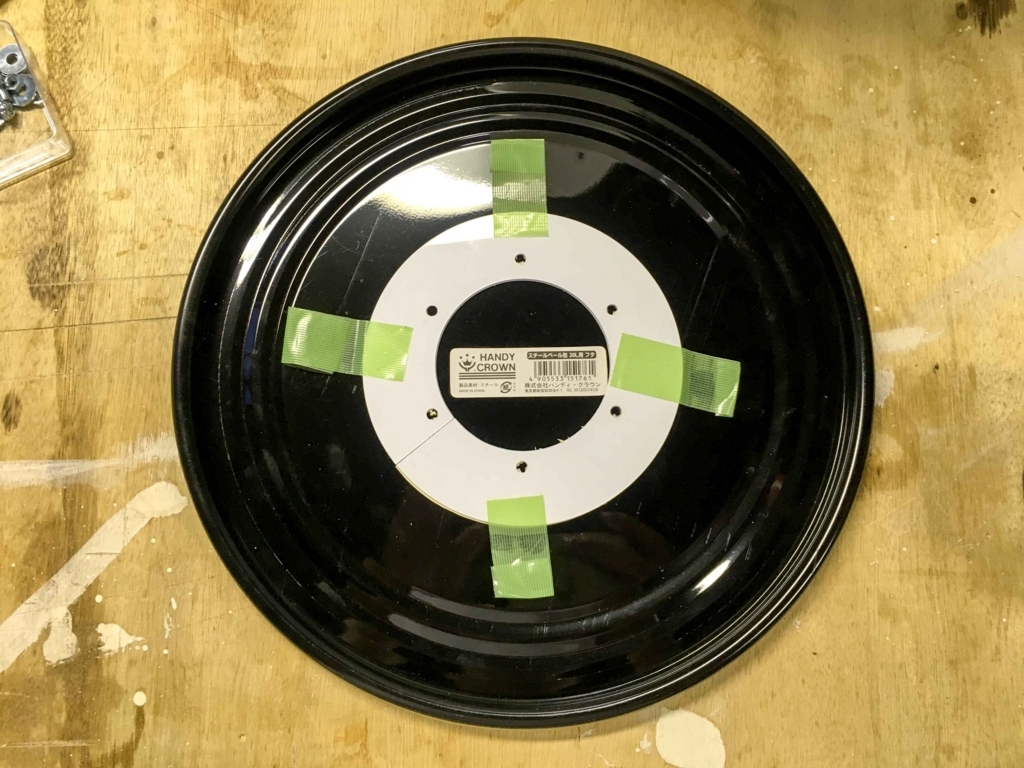

ペール缶のフタの中心にビニールプレートを養生テープで固定します。

f:id:kimparatoru:20170717062952j:plain

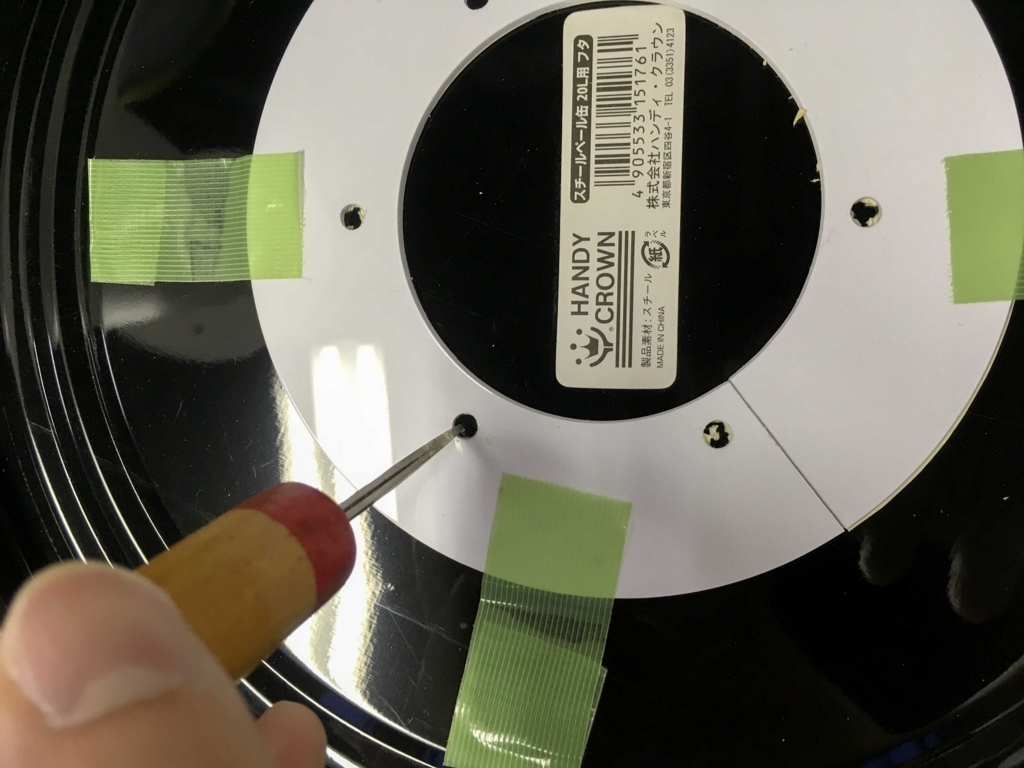

先ほどと同じように、錐で下穴を開けドリルで穴あけします。

f:id:kimparatoru:20170722201642j:plain

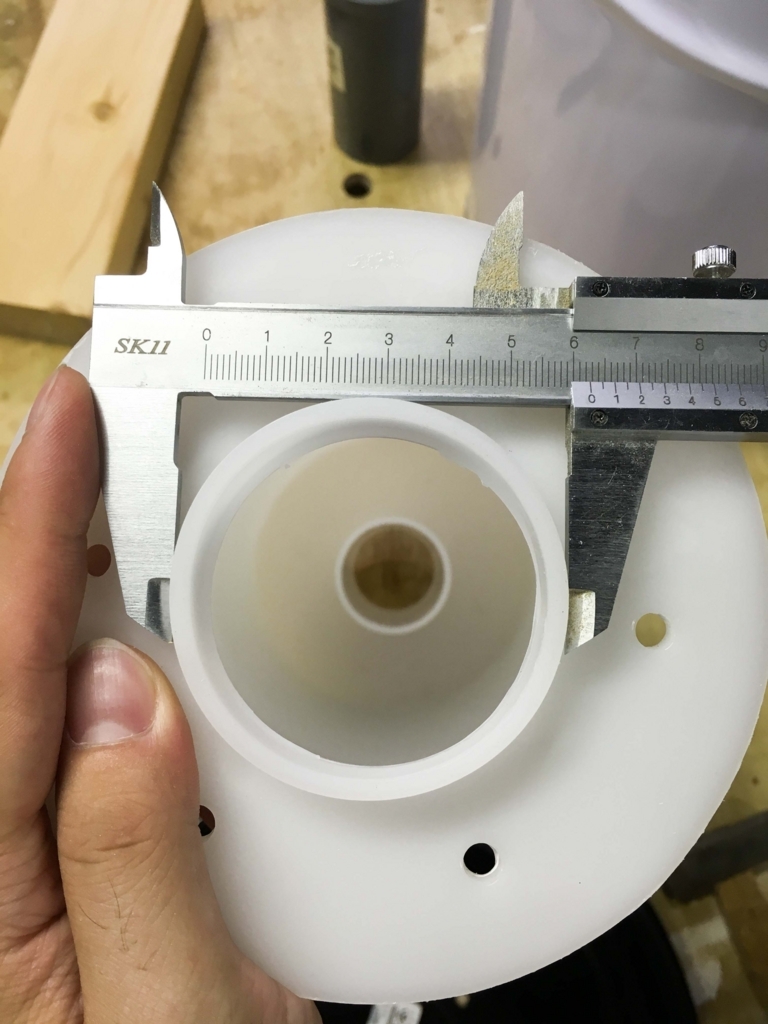

サイクロンパーツの底の中心に開いている穴の外径をノギスで測ります。

f:id:kimparatoru:20170722201952j:plain

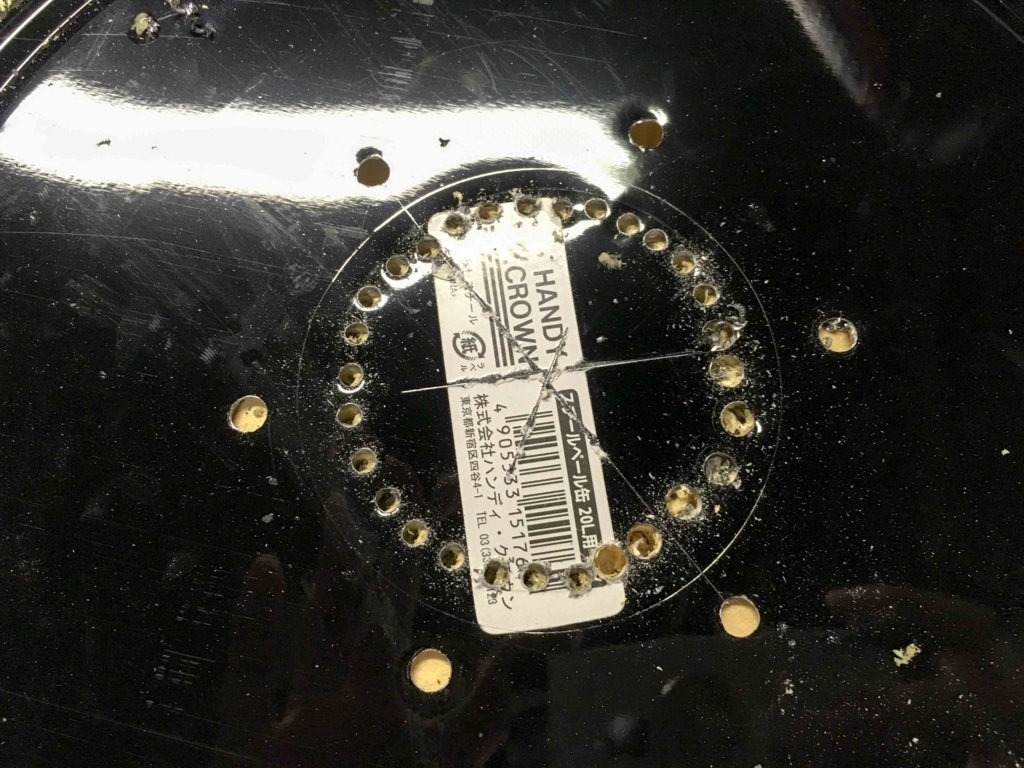

ノギスで測った外径よりも少し大きめにコンパスで円を描き、その線の内側に沿ってドリルで連続した穴を開けます。

できるだけ穴と穴の距離を近づけます。

f:id:kimparatoru:20170722202159j:plain

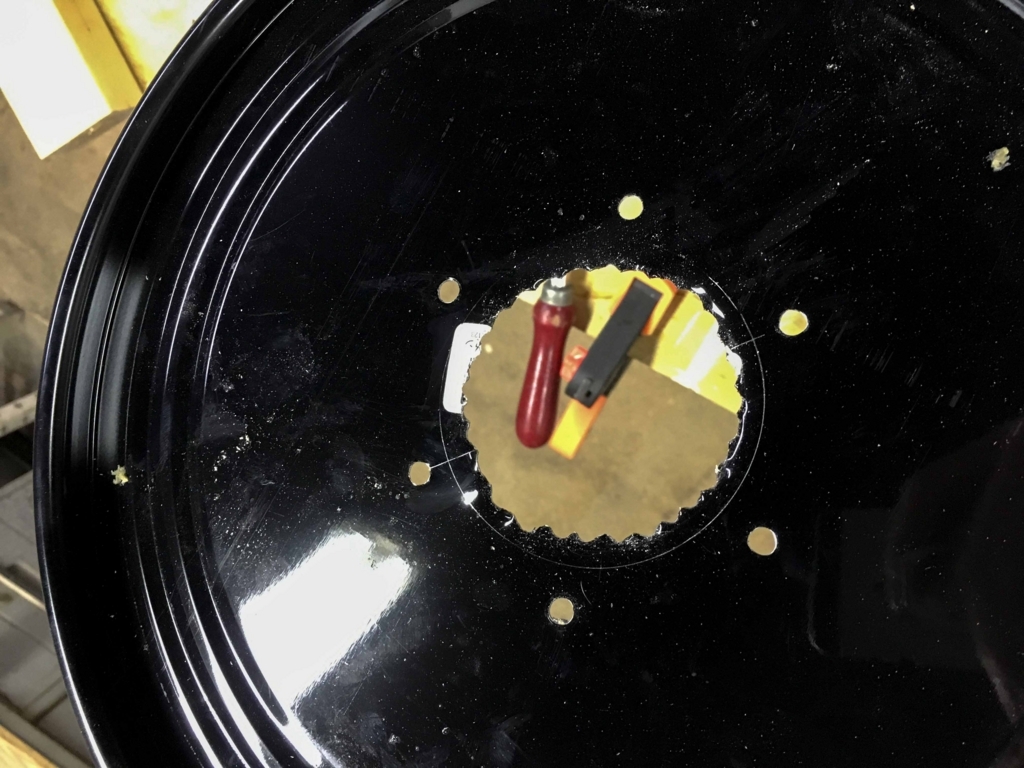

ニッパやペンチを使い、大きな丸に切り取ります。

それぞれをネジで固定する

f:id:kimparatoru:20170722202437j:plain

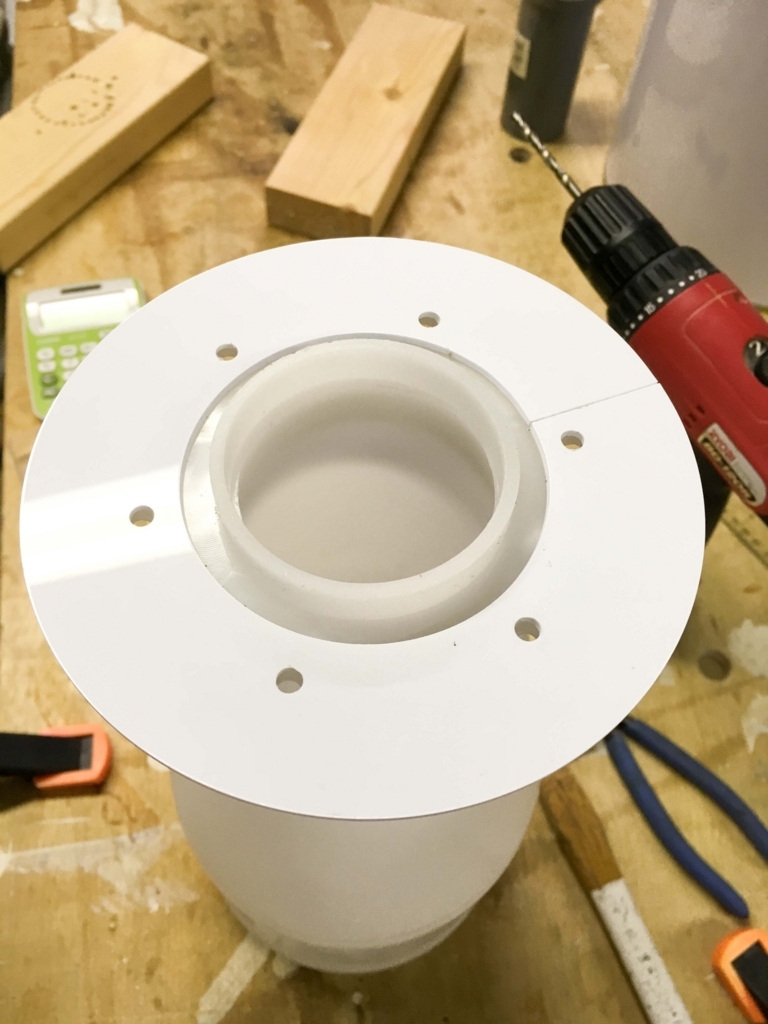

サイクロンパーツの裏面にビニールプレートを貼り付けます。(もともとクッションテープが付いています。)

f:id:kimparatoru:20170722202657j:plain

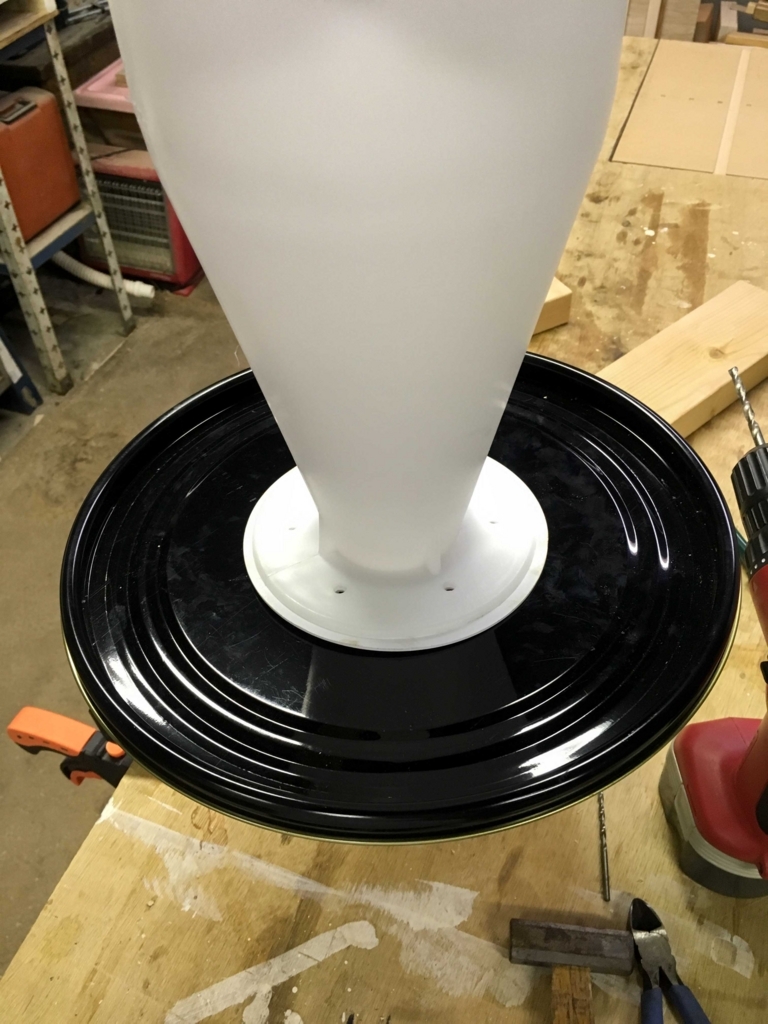

できたものをフタの上にのせます。

f:id:kimparatoru:20170722202755j:plain

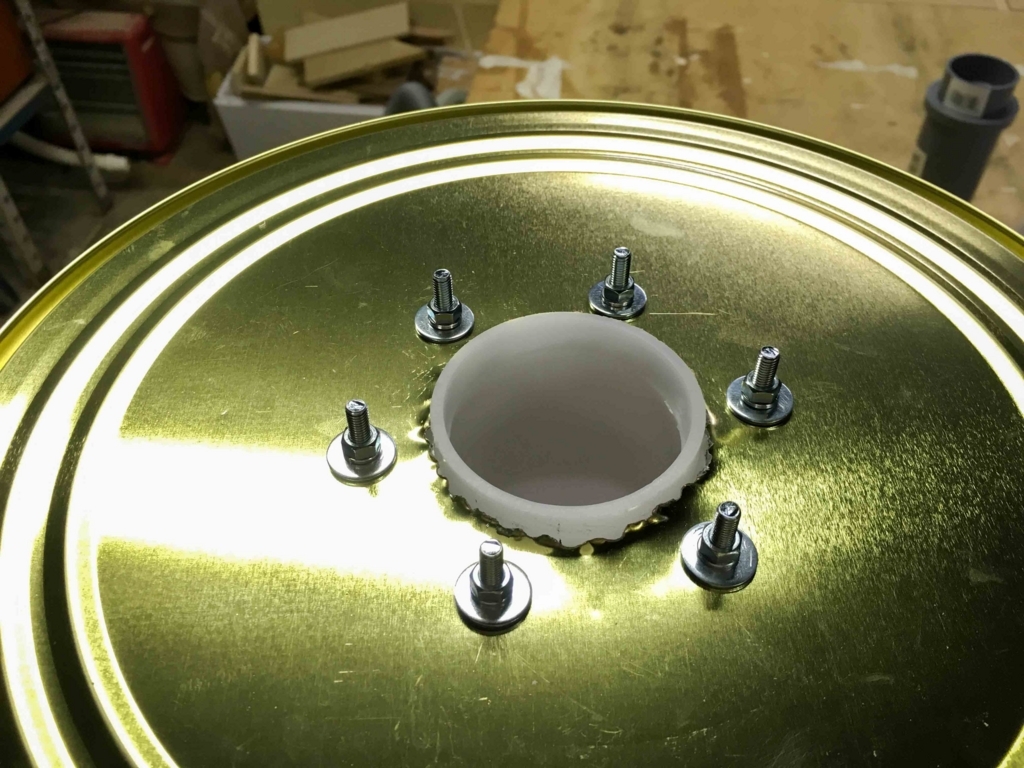

ネジを通し、動かないようにワッシャーとスプリングワッシャーをかませ、ナットで固定します。

サイクロン集塵機の完成

f:id:kimparatoru:20170722202944j:plain

組み上がったものをペール缶の上に被せて完成です。

フタは専用のフタなのでしっかり密閉しています。

今回、サイクロンパーツとフタとの間に密閉力アップのためにビニールプレートを挟みましたが、なくても大丈夫な気もします。

集塵機とサイクロン集塵機を接続する

f:id:kimparatoru:20170722203436j:plain

アトリエで使っている集塵機はリョービの集じん機VC-1150です。

商品リンクhttps://amzn.to/3tYYrdQ

集塵機の記事はこちらです↓↓↓↓↓

www.kimpalife.com

f:id:kimparatoru:20170722210317j:plain

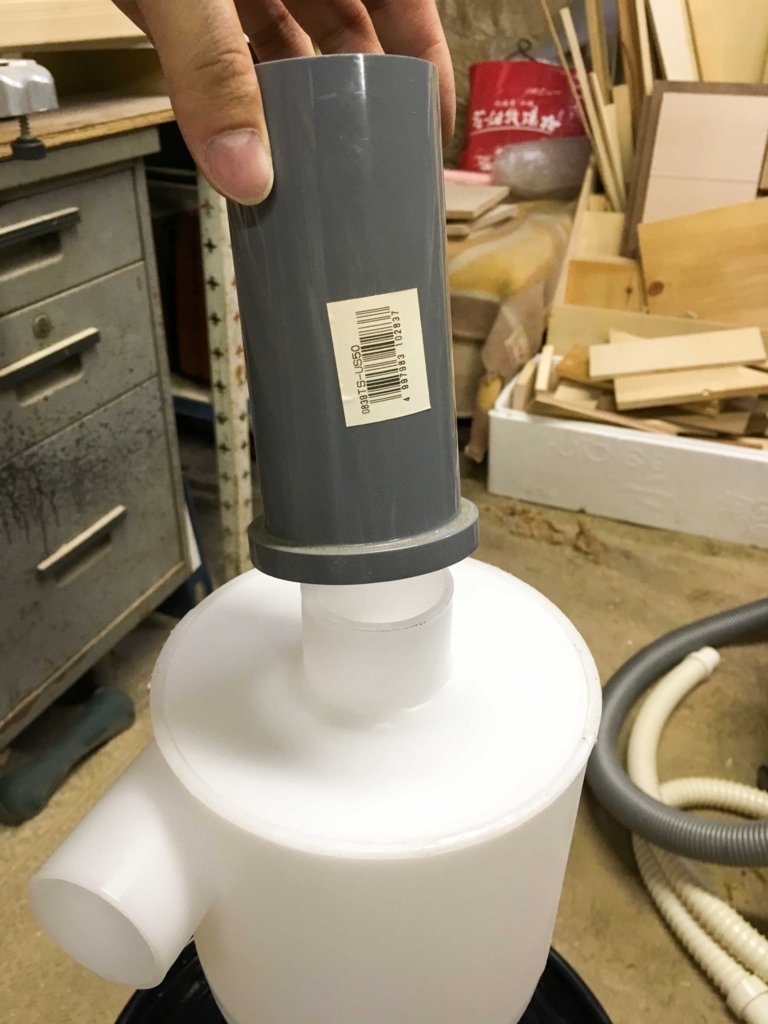

サイクロンパーツの吸入口はそのままでは集じん機に接続できないので、塩ビパイプを差し込み、ホースが接続できるように工夫します。

f:id:kimparatoru:20170722212055j:plain

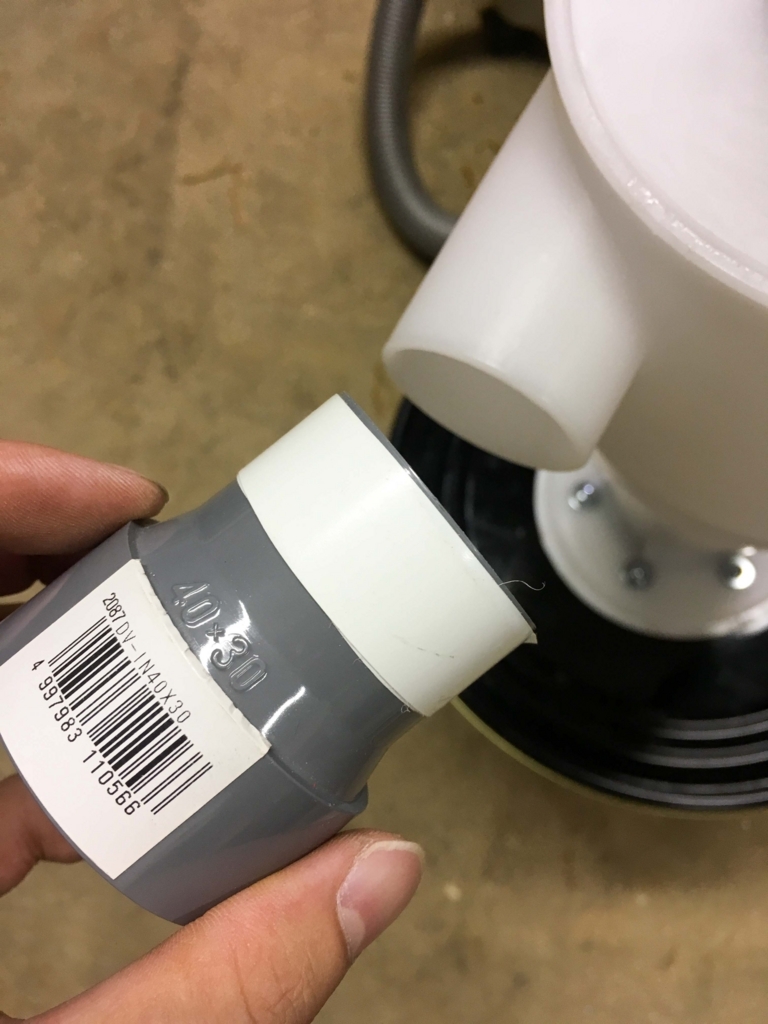

横の吸入口にもビニールテープを巻きつけて太さを調整した塩ビパイプを差し込みます。

f:id:kimparatoru:20170722212609j:plain

横に取り付けた塩ビパイプには排水用ホースの硬い方を少し強めに押し込むことで取り付けられました。

はまらない場合はダクトテープでぐるぐる巻きにします。

f:id:kimparatoru:20170722213708j:plain

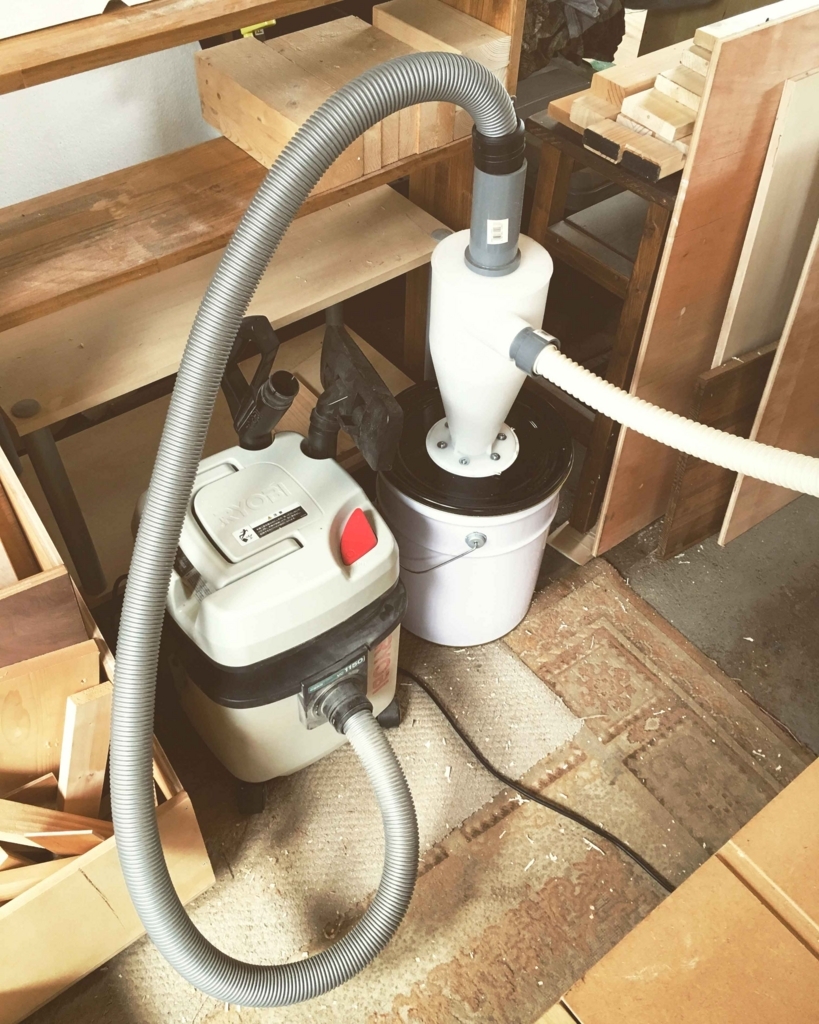

集塵機を取り付けるとこんな感じになります。

上の吸入口が少し不安定な部分もありますが、これから使いながら微調整していきます。

サイクロン集塵機の実力

早速サイクロン集塵機を使ってみると、

f:id:kimparatoru:20170723102612j:plain

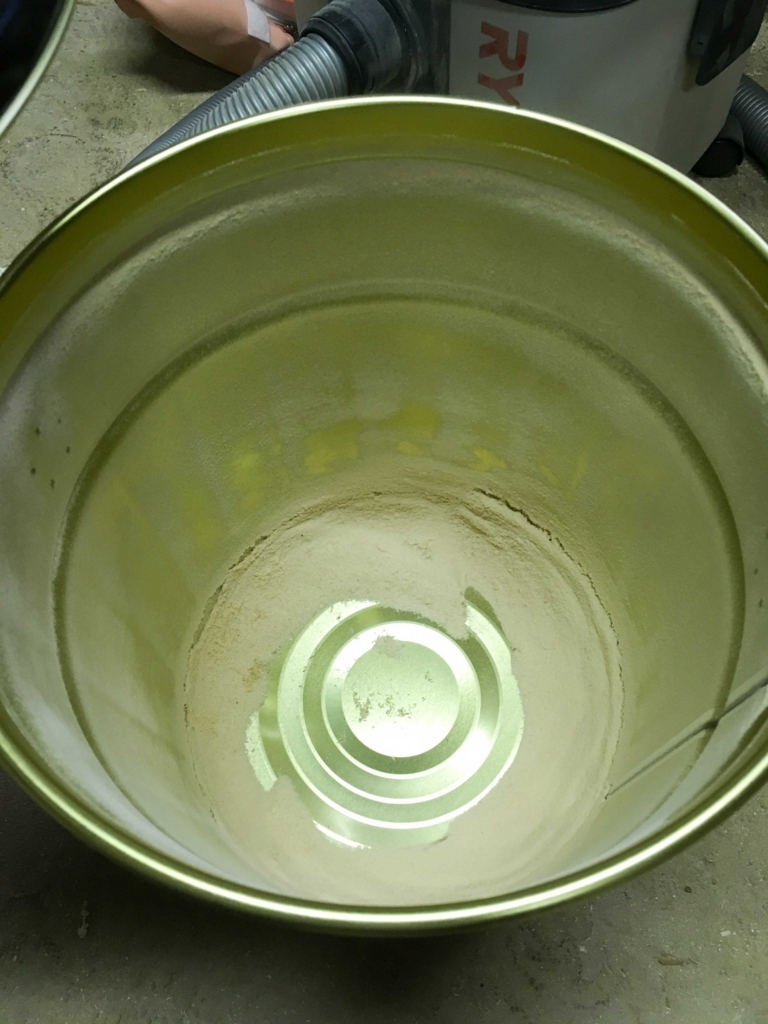

このようにしっかりとペール缶にはゴミが溜まっています。

集塵機の方はというと、

f:id:kimparatoru:20170723102739j:plain

ほとんど空っぽです!感動。。簡単なのに、優秀です。

かなり細かい粉塵もペール缶の中に落ちてくれるみたいです。

f:id:kimparatoru:20170723103348j:plain

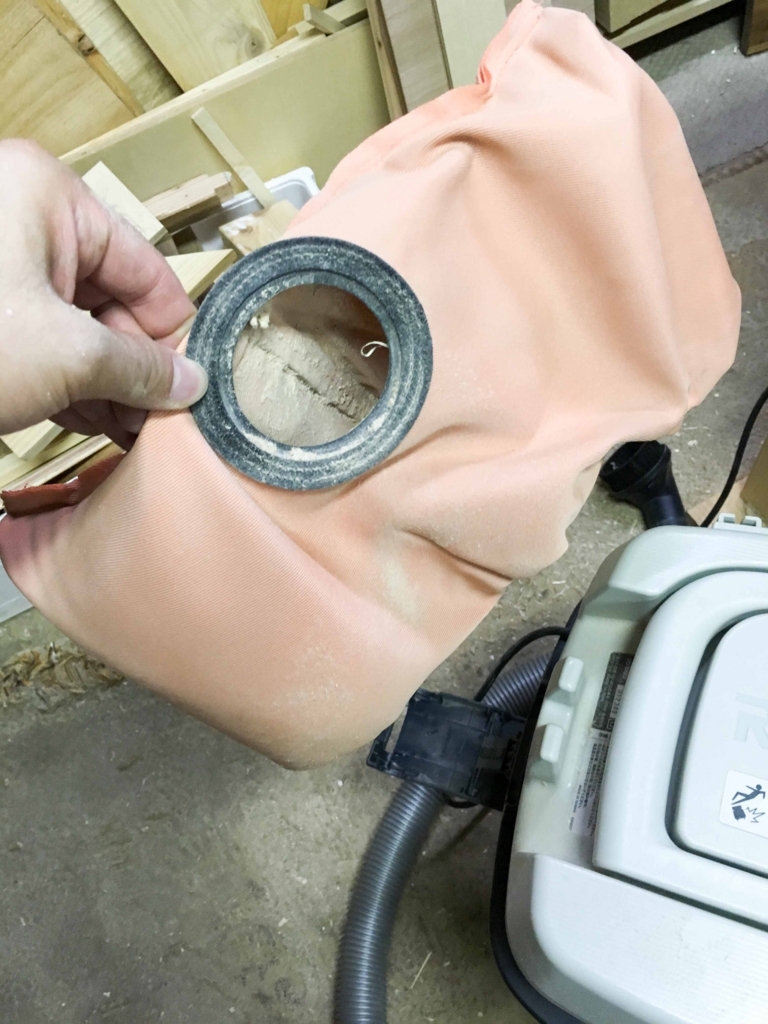

今まで集塵機単体で使用する場合は、本体のカートリッジフィルターを長持ちさせルために、専用の粉じんフィルター(袋状のもの)を取り付けて使用していました。

カートリッジは目詰まりせず長く使用することができますが、ゴミが溜まってくると集塵能力がかなり低下していました。

このサイクロン集塵機のおかげで専用の粉じんフィルターを取り付ける必要がなくなり、尚且つ吸引力が落ちることがほとんどなくなりました。

ダイソンの吸引力が落ちない理由もわかる気がします。

今回のサイクロン集じん機の製作は大成功です。

集塵環境が良くなるだけで、作業効率が大幅に上がります。

とっても簡単なので、皆さんもぜひ作って見てください。

そしてその超集塵力を体感してみてください!

ここからは追記です↓↓↓↓↓

f:id:kimparatoru:20190219144718j:plain

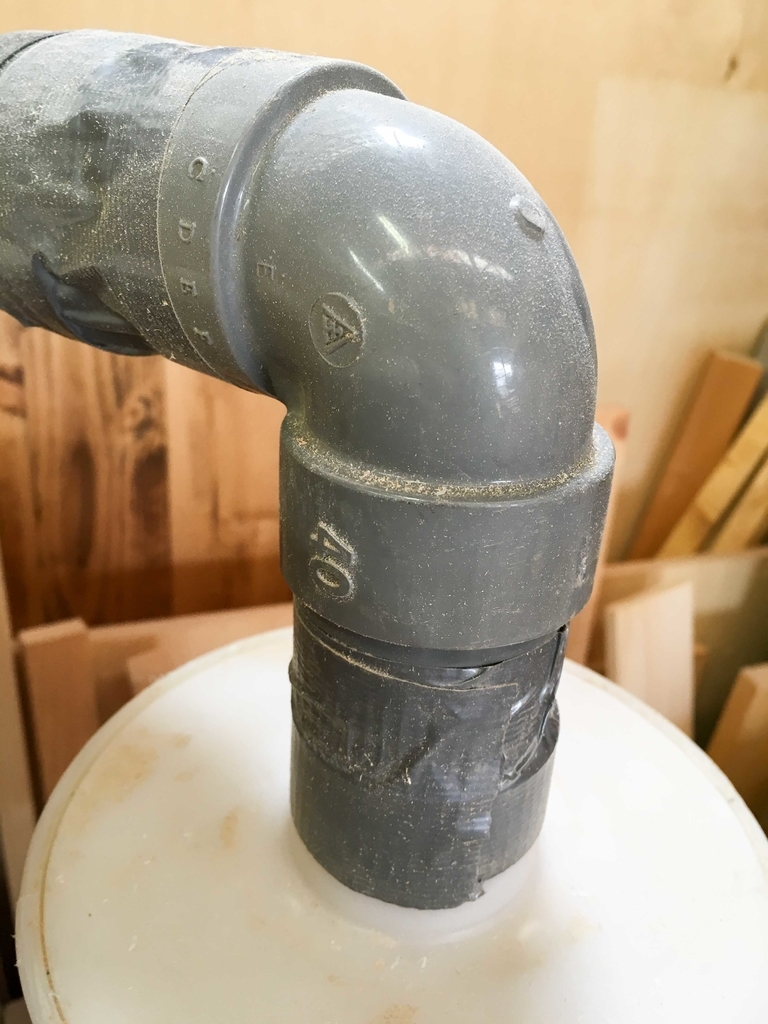

その後、サイクロンパーツ上の吸い込み口には40の塩ビパイプを差し込み、ダクトテープでぐるぐる巻きに固定しました。

集塵機のホースも塩ビパイプとダクトテープで固定しました。

f:id:kimparatoru:20190219145228j:plain

サイクロンパーツ横の吸い込み口には以前よりも口径の大きな集塵ホースを取り付けました。

f:id:kimparatoru:20190219145429j:plain

その集塵ホースがこちら↑

商品リンクhttps://amzn.to/48FLncq

柔らかい素材で取り回しもしやすいです。

透明で中が見えるのもいいですね。

取り付けサイズもちょうど良かったです。

この集塵ホースに変えたことによって吸気が安定したのか、集塵力も以前より上がった気がします。最初からこれをつけておけばよかった。。

f:id:kimparatoru:20190219150452j:plain

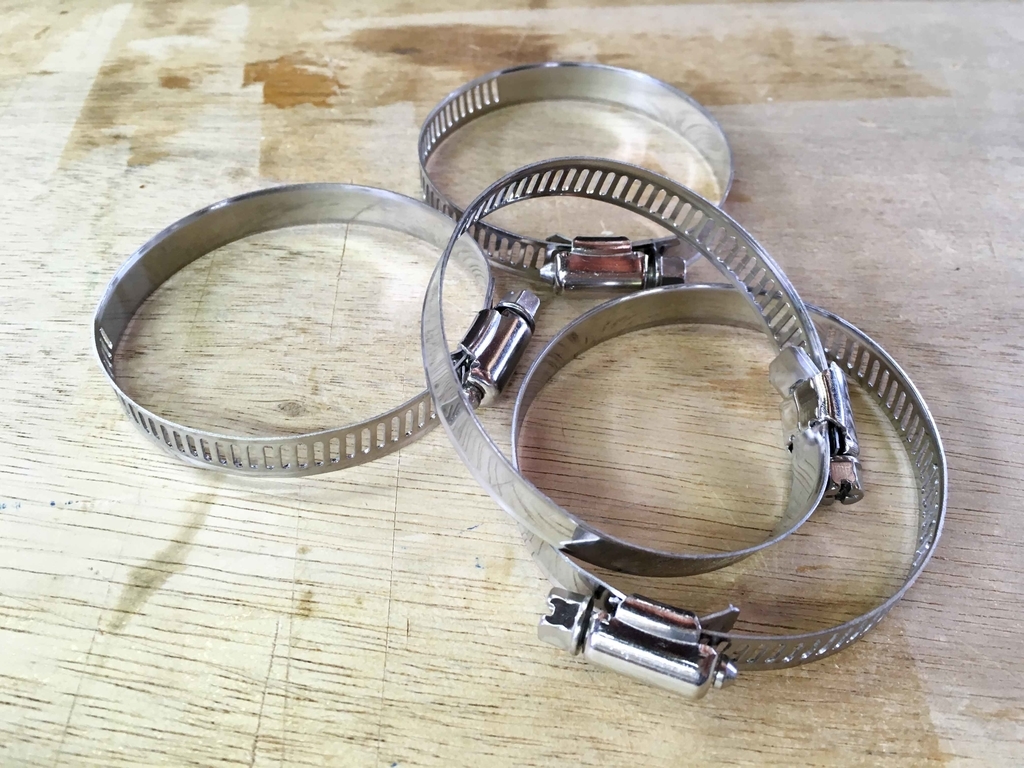

ステンレススチールフープ(Φ44-Φ64)も同梱されているのでサイクロンパーツへの取り付けが簡単にできます。

ホームセンターで集塵ホースに使えそうなホースをだいぶ探し回った結果amazonで購入したこちらが一番しっくりきたので、サイクロンパーツ用の集塵ホースでお悩みの方にはオススメの商品です。
