【DIY】瞬時にOFF!木工機械に便利なパンチストップスイッチの簡単な作り方

f:id:kimparatoru:20201211142610j:plain

みなさんこんにちはアトリエキンパラです。

今回は木工機械によく付いているパンチストップスイッチ(パワースイッチ)を作ってみました。

パンチストップスイッチとは?

パンチストップスイッチは、簡単に説明すると押しにくいスイッチ部分を大きくして、瞬時にスイッチOFFができる安全スイッチです。

だから木工機械に多く採用されているんですね、何かあった時に慌てず(慌てていても)電源が切れるので何かと便利です。

パンチストップスイッチの作り方

簡単にパンチストップスイッチの作り方を載せているので、良かったら作ってみてください。

材料

・合板12mm

・合板15mm

(合板は15mmだけでもOKです。)

・スイッチ付き電源タップ

・延長コード

・蝶番

・両面テープ(強力タイプ)

・スプレー(赤、白)

ベース部分を作る

f:id:kimparatoru:20201211150858j:plain

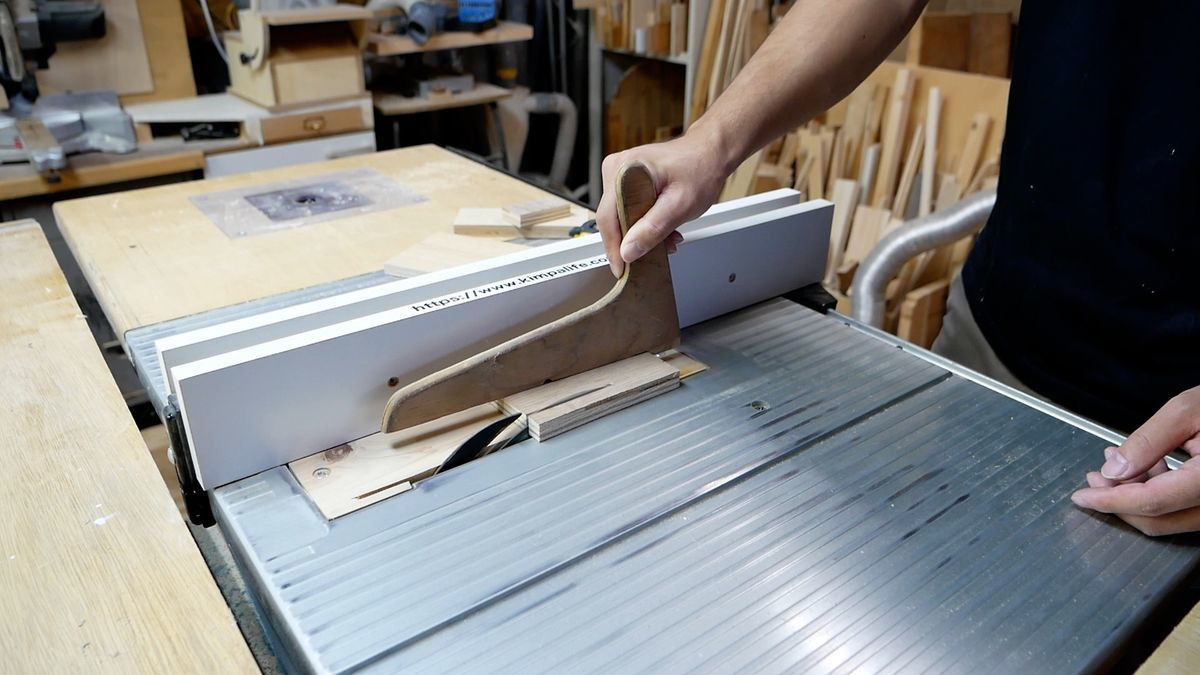

まずは材料をテーブルソーでカットしていきます。丸ノコでも可。

商品リンクhttps://amzn.to/3vwHoAi

f:id:kimparatoru:20201211151021p:plain

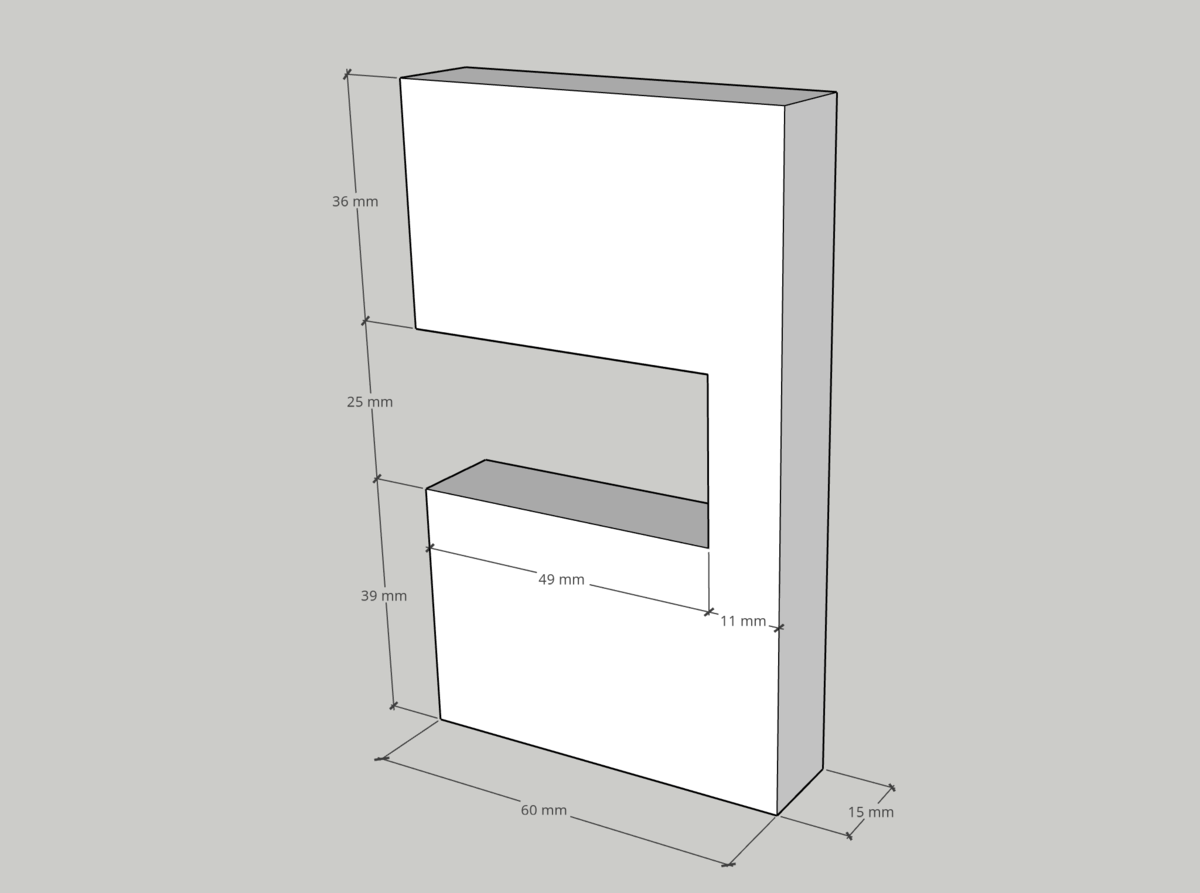

こんな感じに延長コードの先が干渉しないような切り欠きをつけます。

使用する延長コードによって切り欠きサイズは多少変わってくると思います。

f:id:kimparatoru:20201211151307j:plain

作るものが小さいので、バンドソーやジグソーでカットすると作業しやすいです。

f:id:kimparatoru:20201211151552p:plain

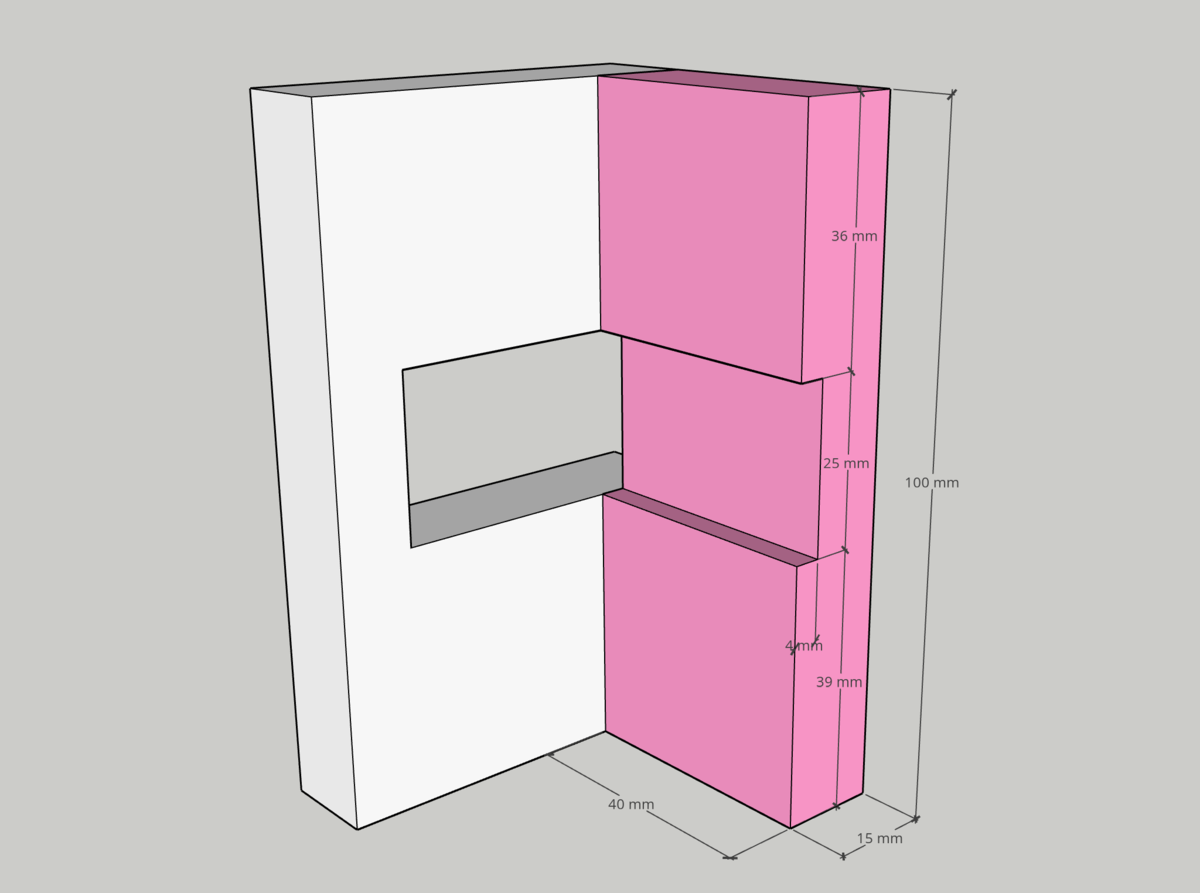

側面をカットし、貼り付けます。ここも必要に応じて延長コードの邪魔にならないように切り欠きます。

f:id:kimparatoru:20201211151748j:plain

テーブルソーで何回か往復してカットすればOKです。

f:id:kimparatoru:20201211152441j:plain

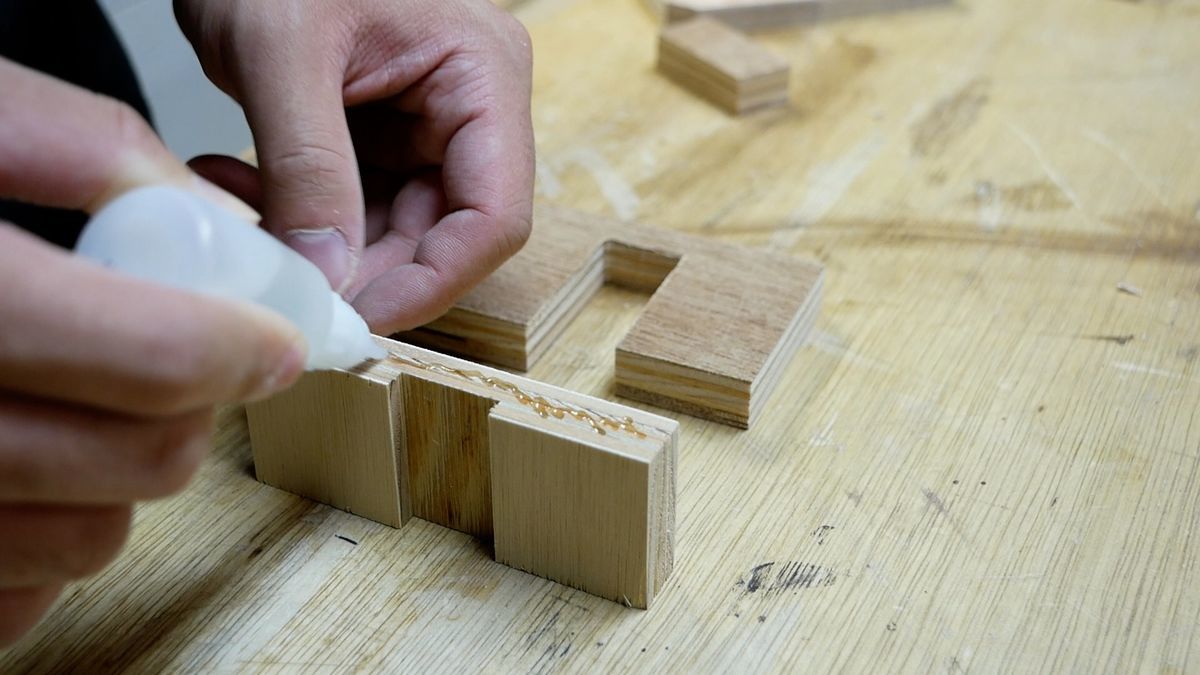

接着に使ったのは、木工用の瞬間接着剤です。

商品リンクhttps://amzn.to/3Hj55yz

すぐにくっ付いて超便利!時短。

逆に間違えて貼り付けてしまうと、やり直しが効きません。。

f:id:kimparatoru:20201211151908p:plain

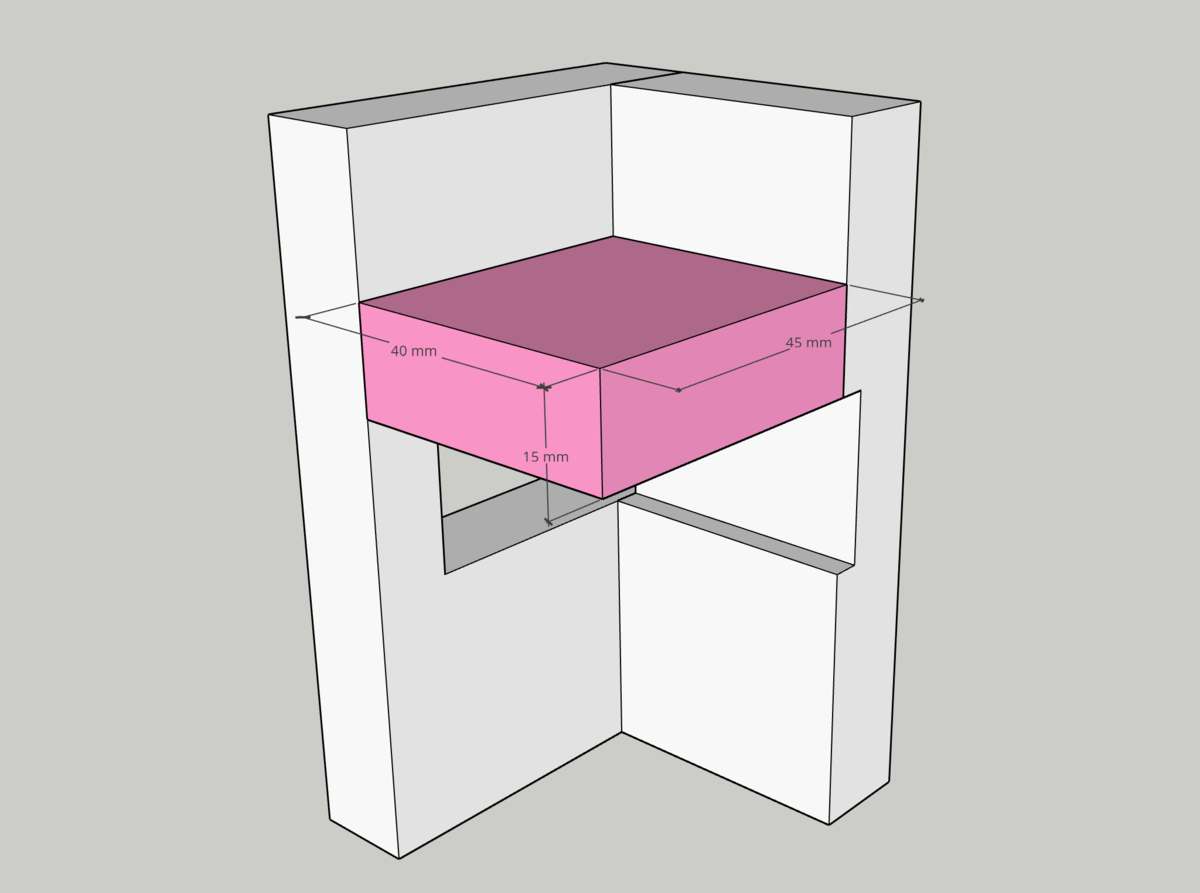

天板部分もカットして貼り付けます。

f:id:kimparatoru:20201211154156p:plain

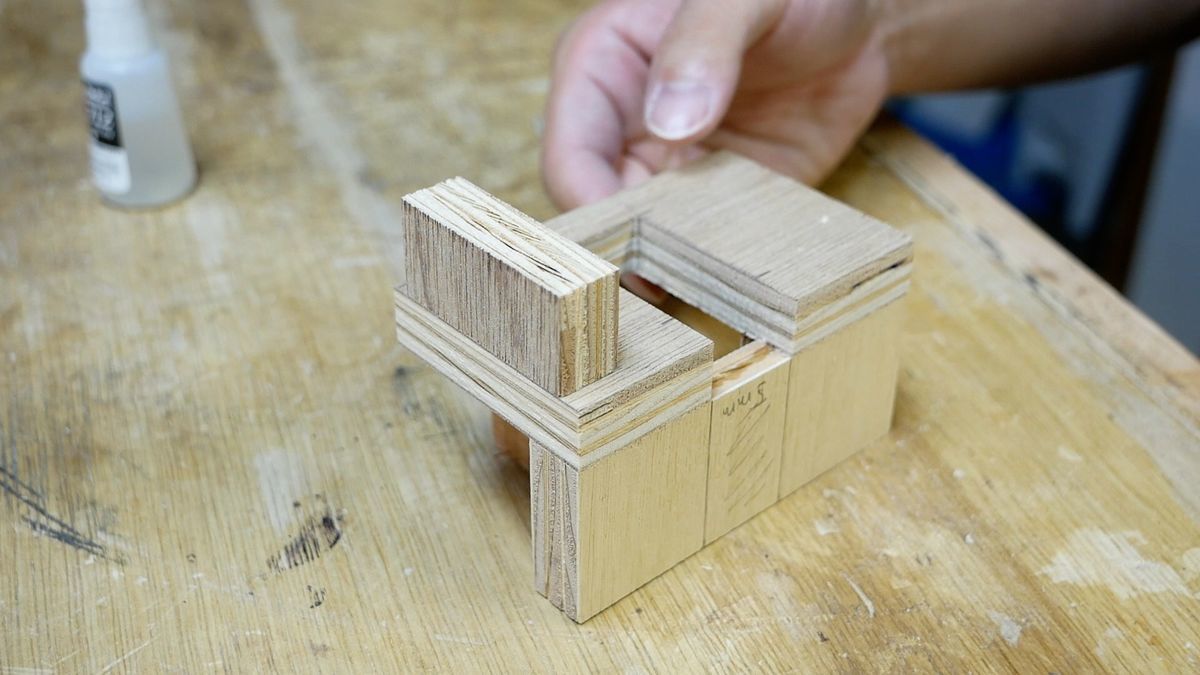

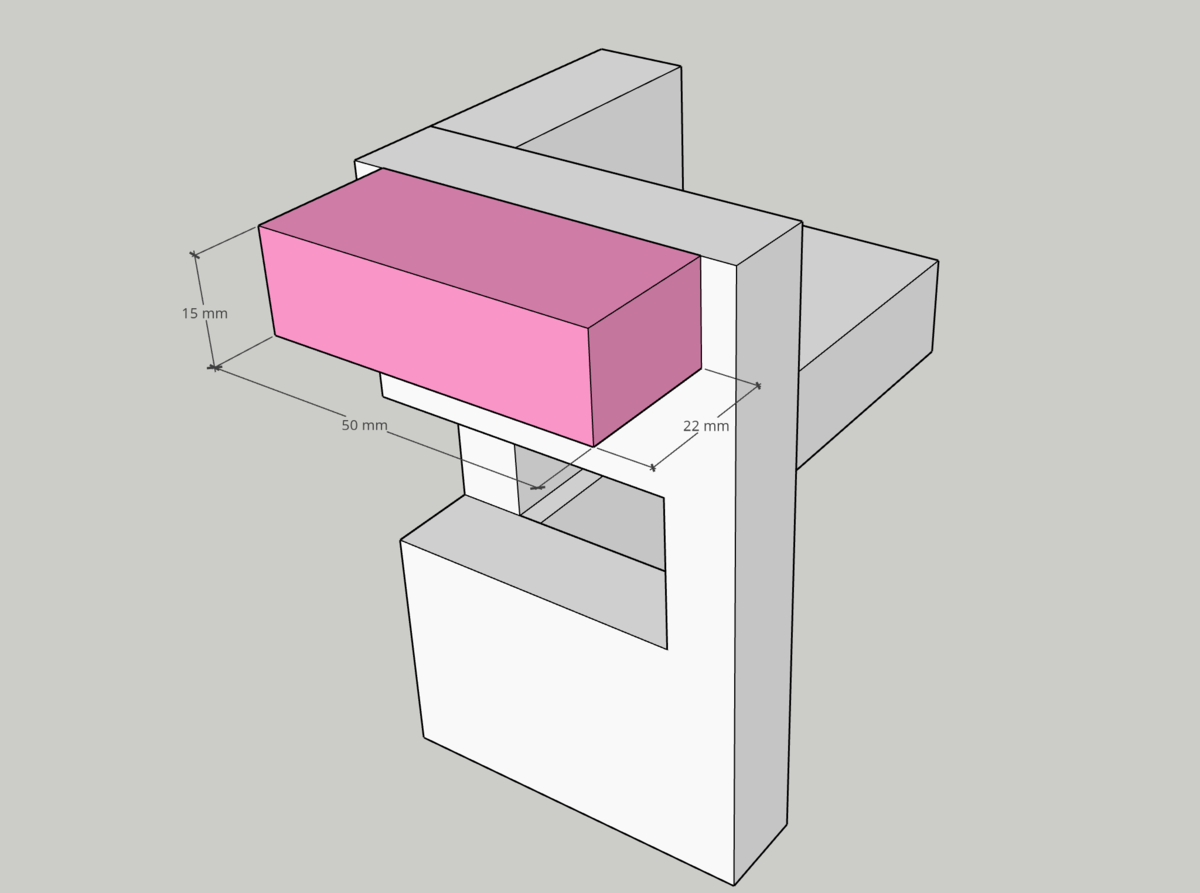

最後に蝶番を取り付けるところを貼り付ければ、ベースの完成です。

f:id:kimparatoru:20201211154346j:plain

15mmの合板で作ると結構しっかりしています。

パンチする部分を作る

f:id:kimparatoru:20201211154814j:plain

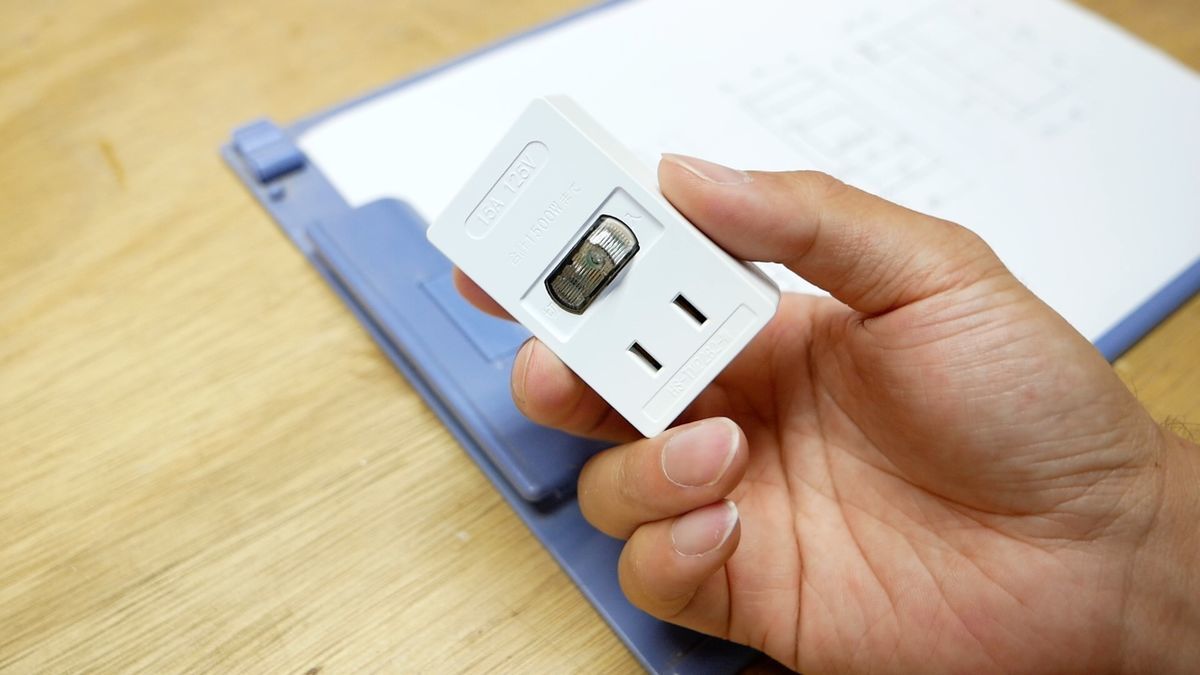

今回使用したのがこのように右がON、左がOFFのタイプの電源タップです。

商品リンクhttps://amzn.to/48BH0Pt

f:id:kimparatoru:20201211154648p:plain

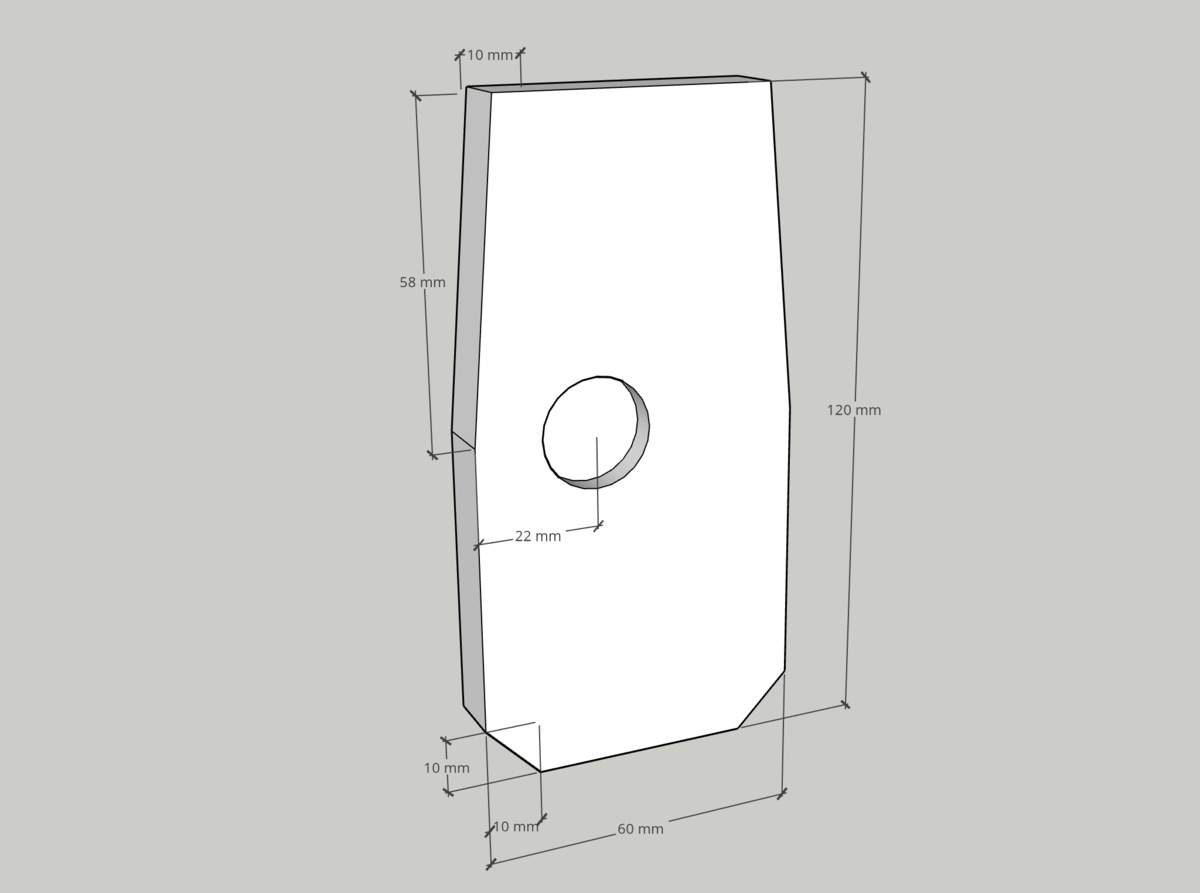

パンチする板をこんな感じにカットします。これは裏面の図です。

中心からずらしたところを切り欠き、セットした時にONが当たらないようにします。

f:id:kimparatoru:20201211154606j:plain

切り欠き部分はホールソーで切り欠きます。

f:id:kimparatoru:20201211161340j:plain

蝶番でベースと合体します。

スイッチ付き電源タップを取り付ける

f:id:kimparatoru:20201211161700j:plain

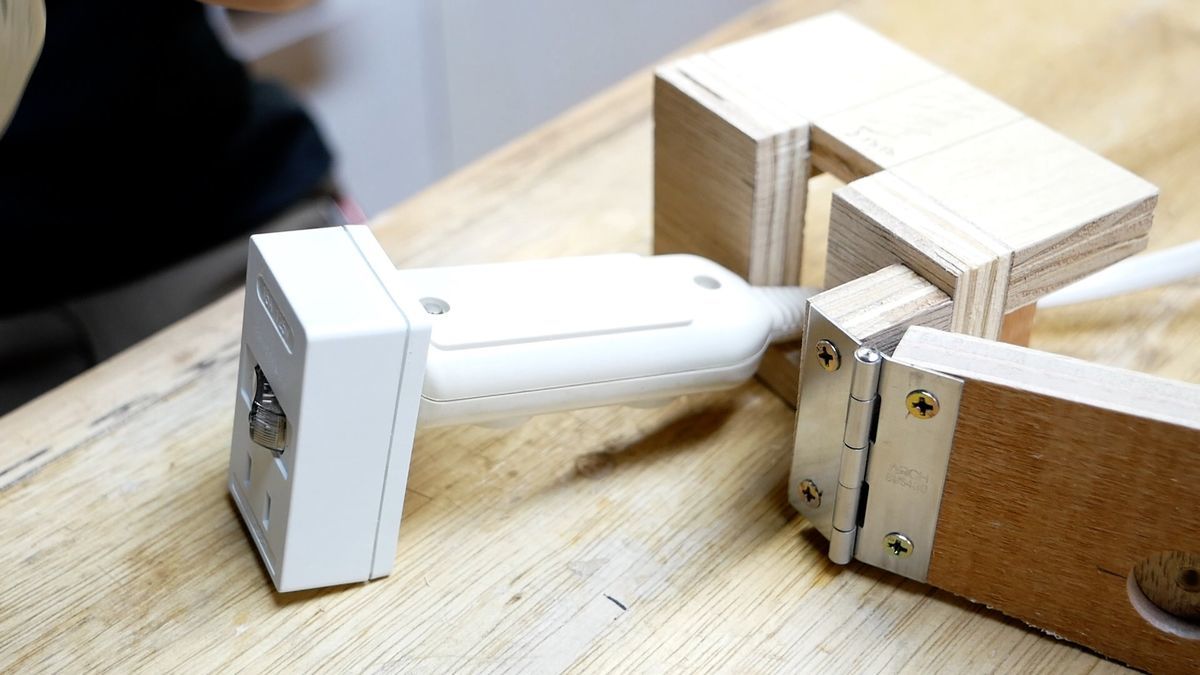

延長コードをベースの裏から通し、スイッチ付き電源タップとくっつけます。

f:id:kimparatoru:20201211161905j:plain

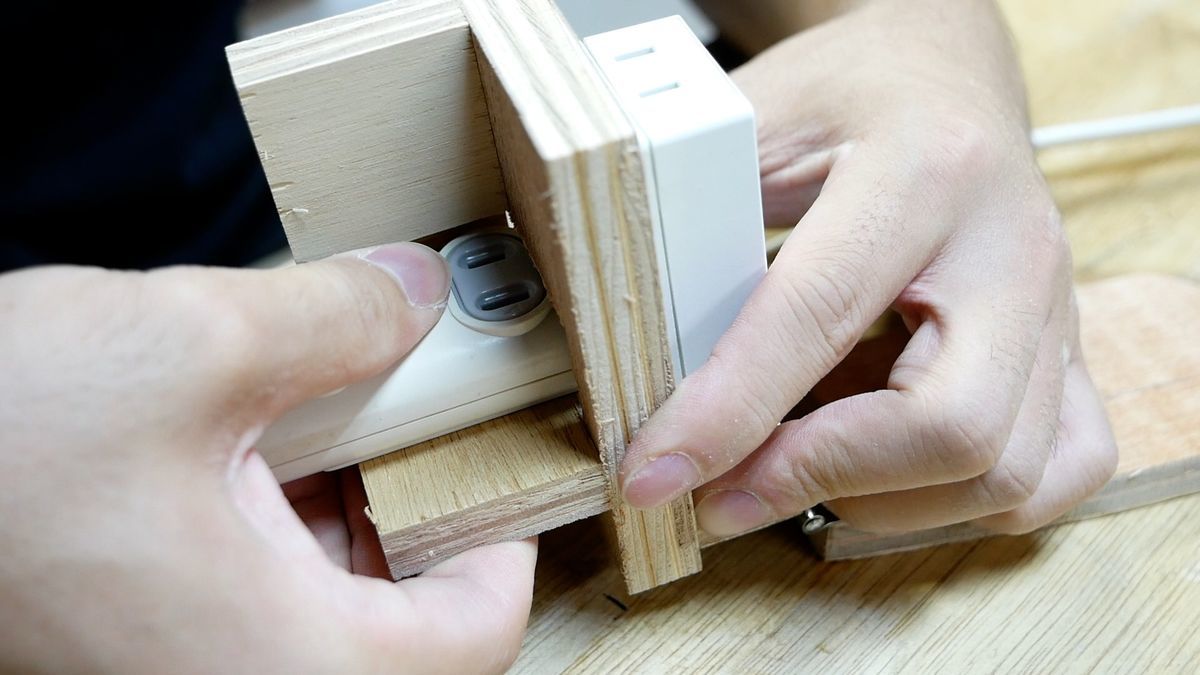

延長コードの裏に両面テープを仕込み、ベースの天面に貼り付けます。使っているのは3口タイプの延長コードですが、1口でも大丈夫です。

f:id:kimparatoru:20201211162353j:plain

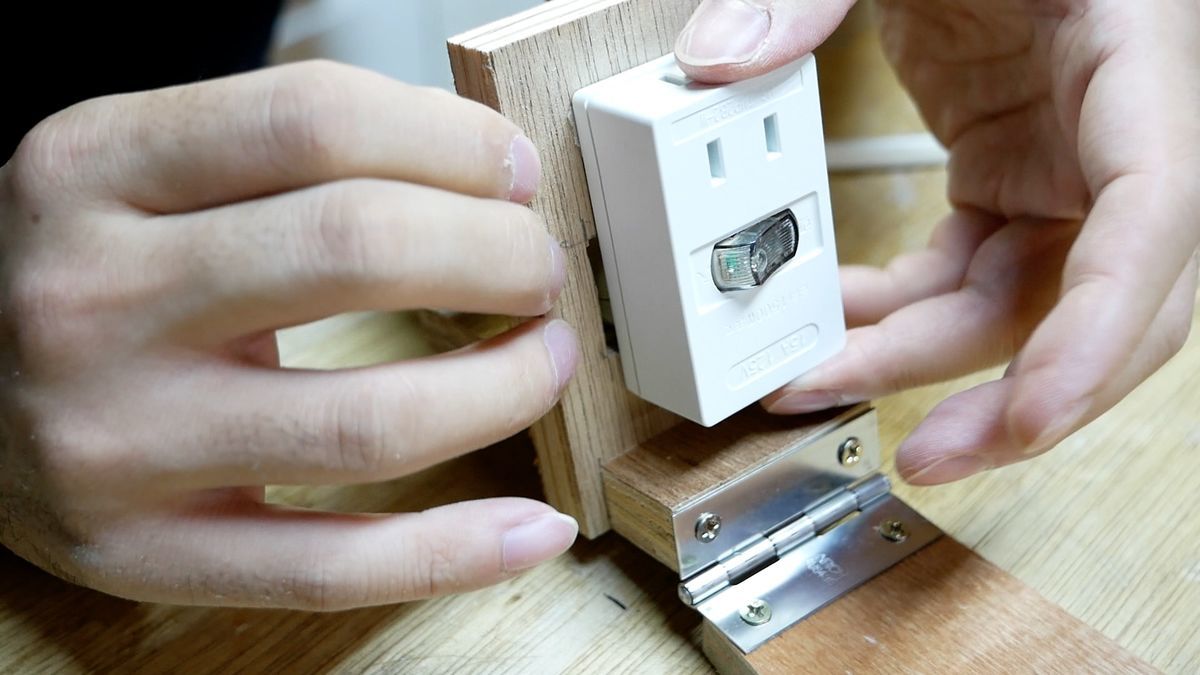

スイッチ付き電源タップも両面テープでくっつけます。パンチする表面部分を押してみて、スイッチがスムーズにOFFすれば完成です。

塗装する

f:id:kimparatoru:20201211164136j:plain

一度ベースからパンチ部分を取り外し、赤いスプレーで塗装します。

f:id:kimparatoru:20201211164427j:plain

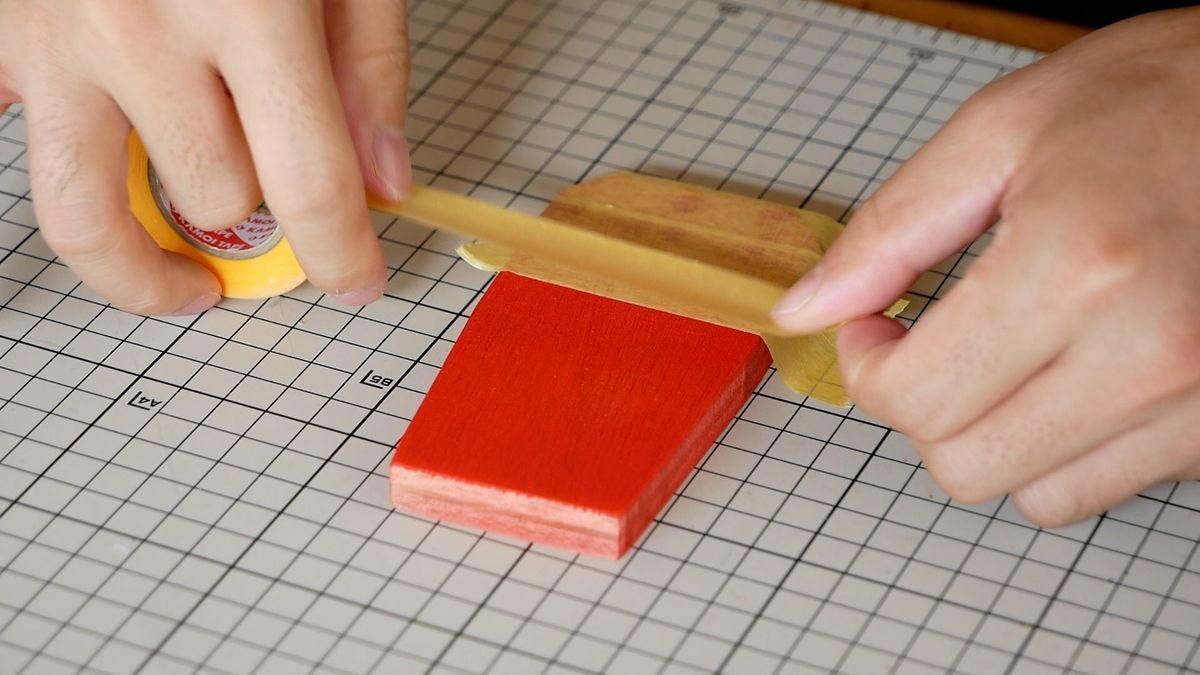

塗装が乾いたら、その上にマスキングテープを貼って、

f:id:kimparatoru:20201211164554j:plain

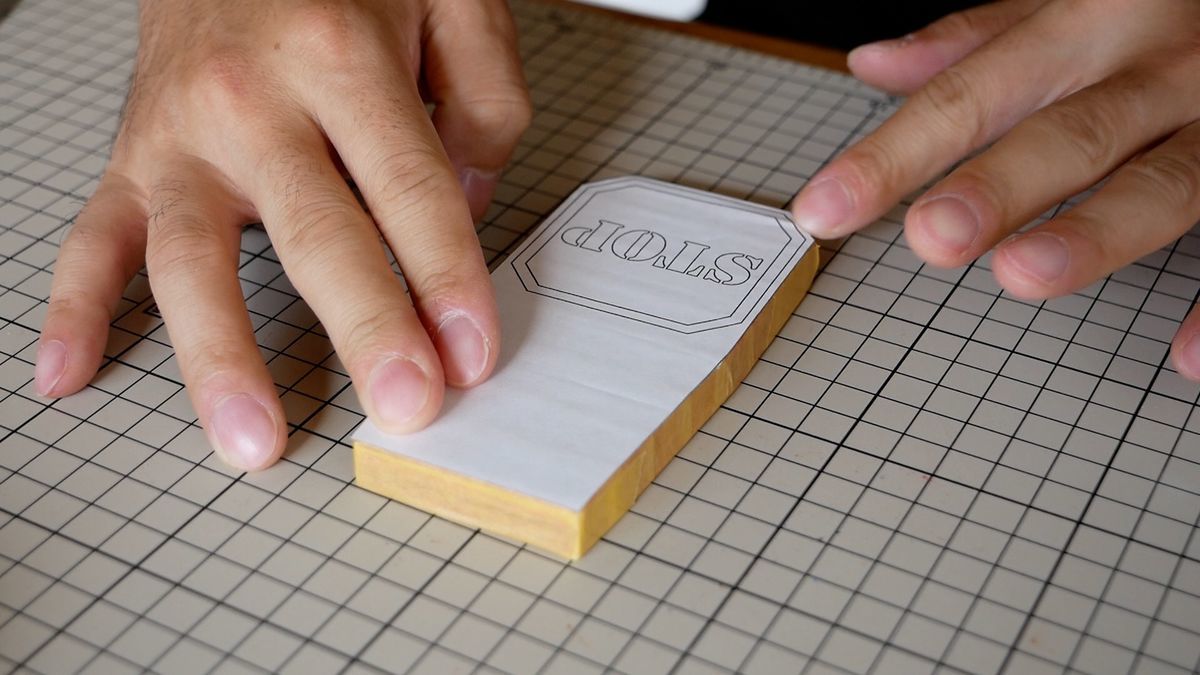

デザインして出力したものを両面テープで貼り付けます。

f:id:kimparatoru:20201211163838j:plain

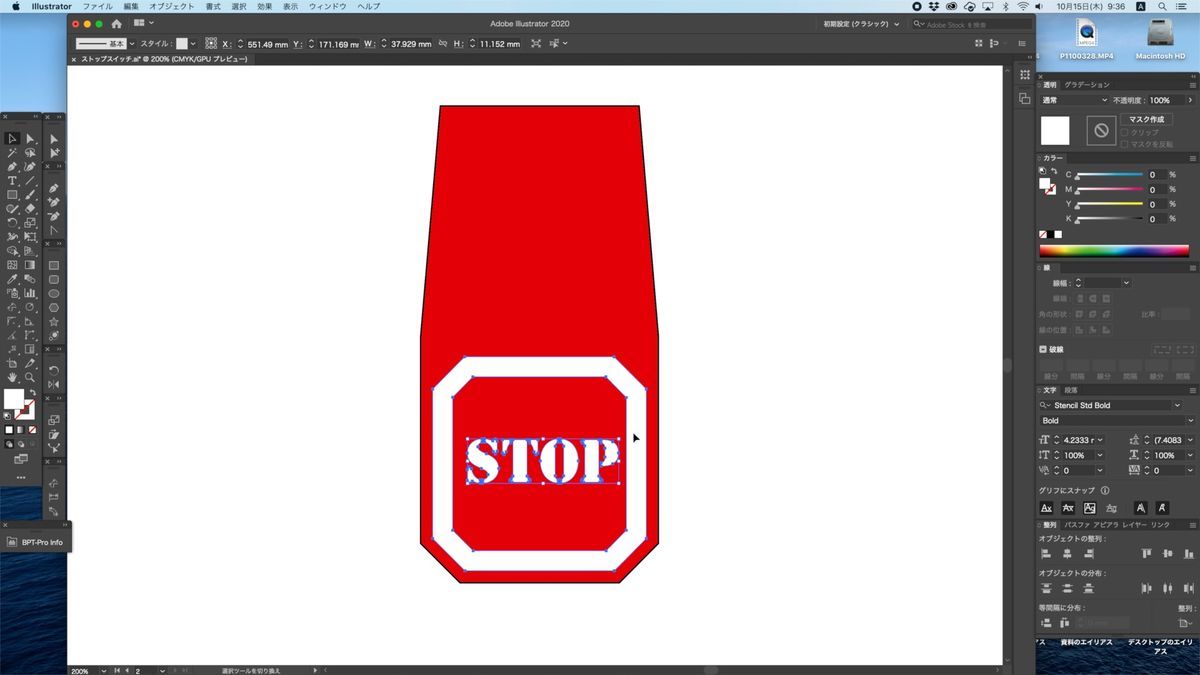

ちなみにデザインはイラストレーターを使ってシンプルに描きました。

www.adobe.com

f:id:kimparatoru:20201211165002j:plain

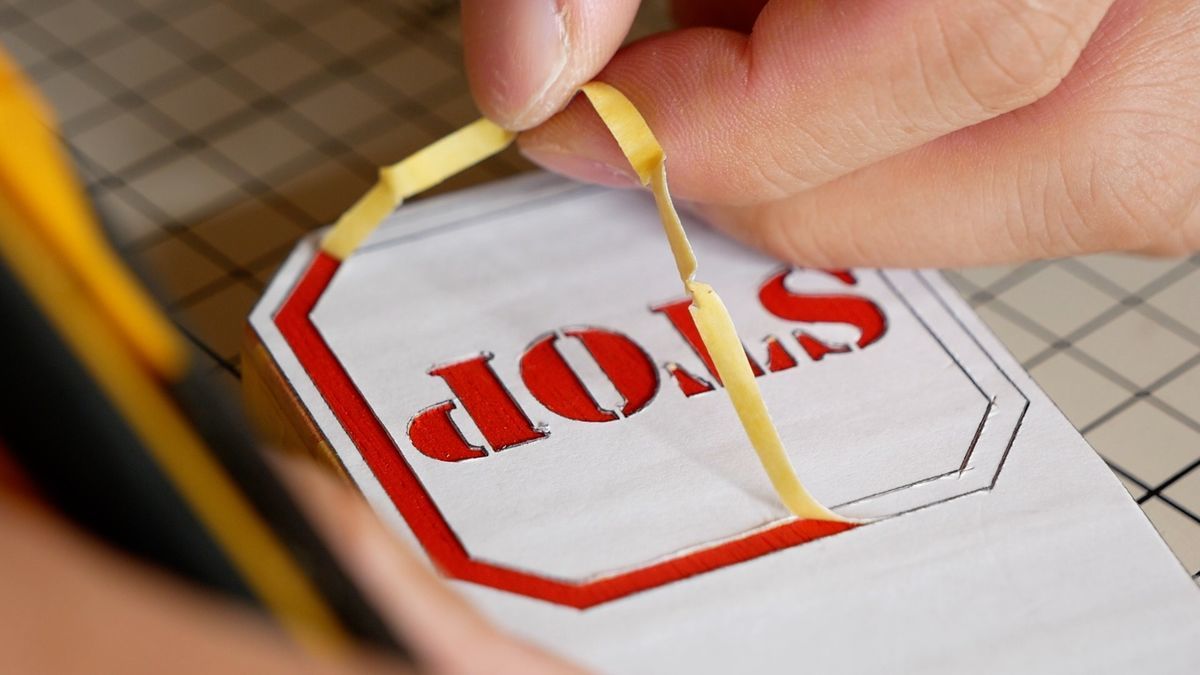

カッターを使って、白に塗装する部分をカットします。

f:id:kimparatoru:20201211165121j:plain

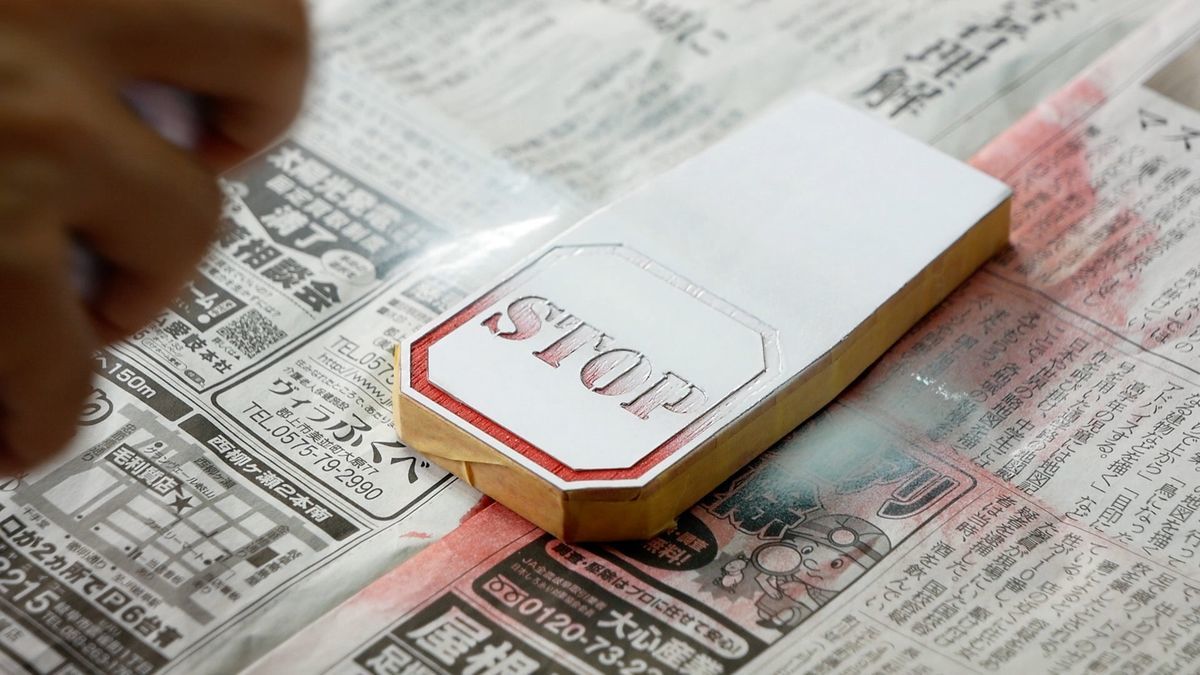

白のスプレーで塗装します。

パンチストップスイッチの完成

f:id:kimparatoru:20201211165239j:plain

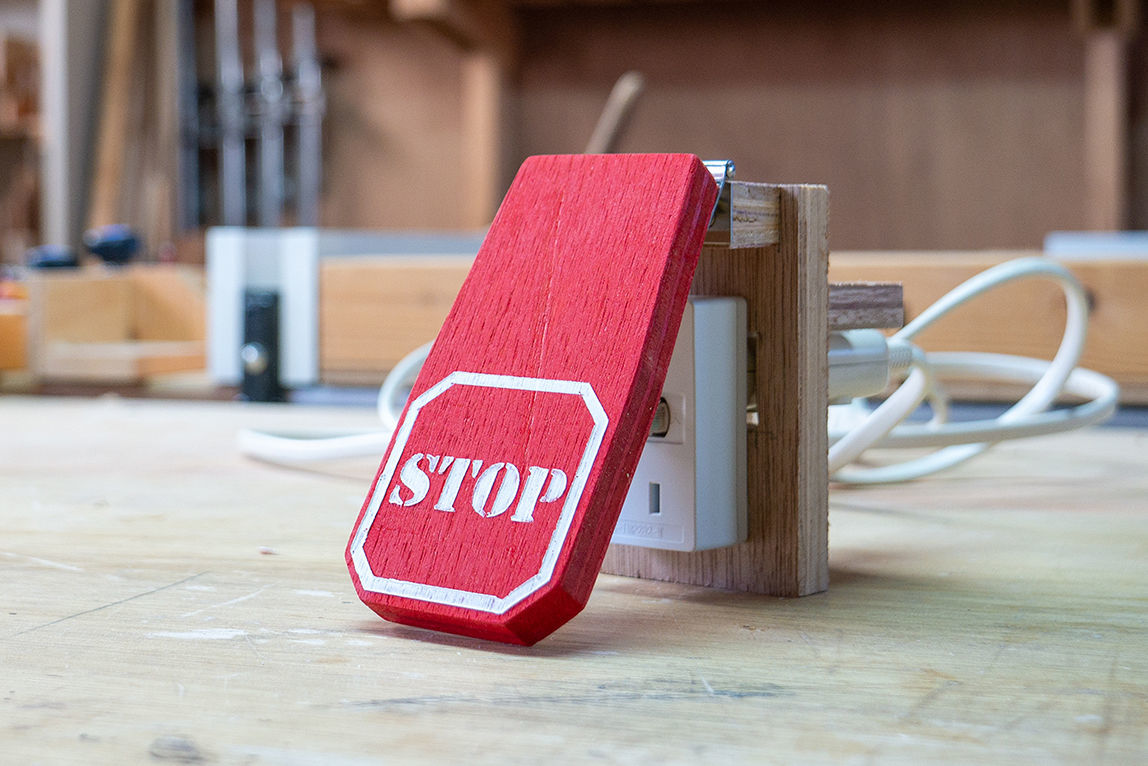

蝶番で取り付ければ、パンチストップスイッチの完成です。簡単でしょ。

f:id:kimparatoru:20201211165428j:plain

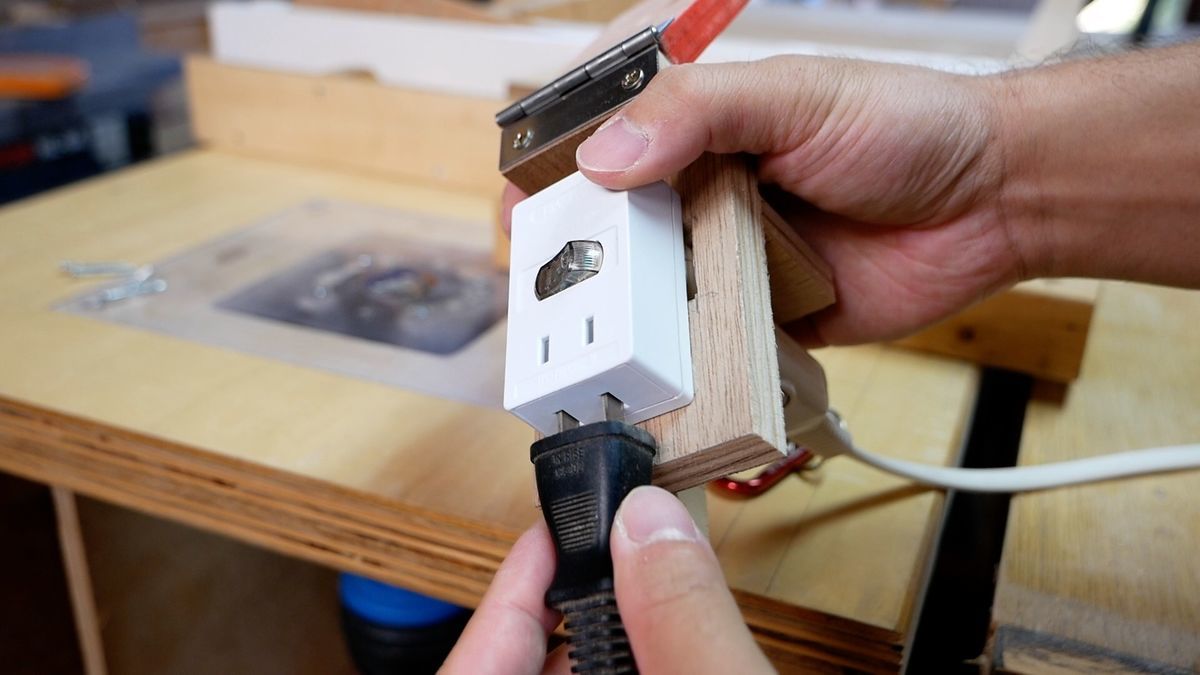

あとは下の差し込み口に自作のトリマーテーブルや自作のジグソーなんかの電動工具をくっ付ければ、安全に瞬時に電源OFFができます。

f:id:kimparatoru:20201211165737j:plain

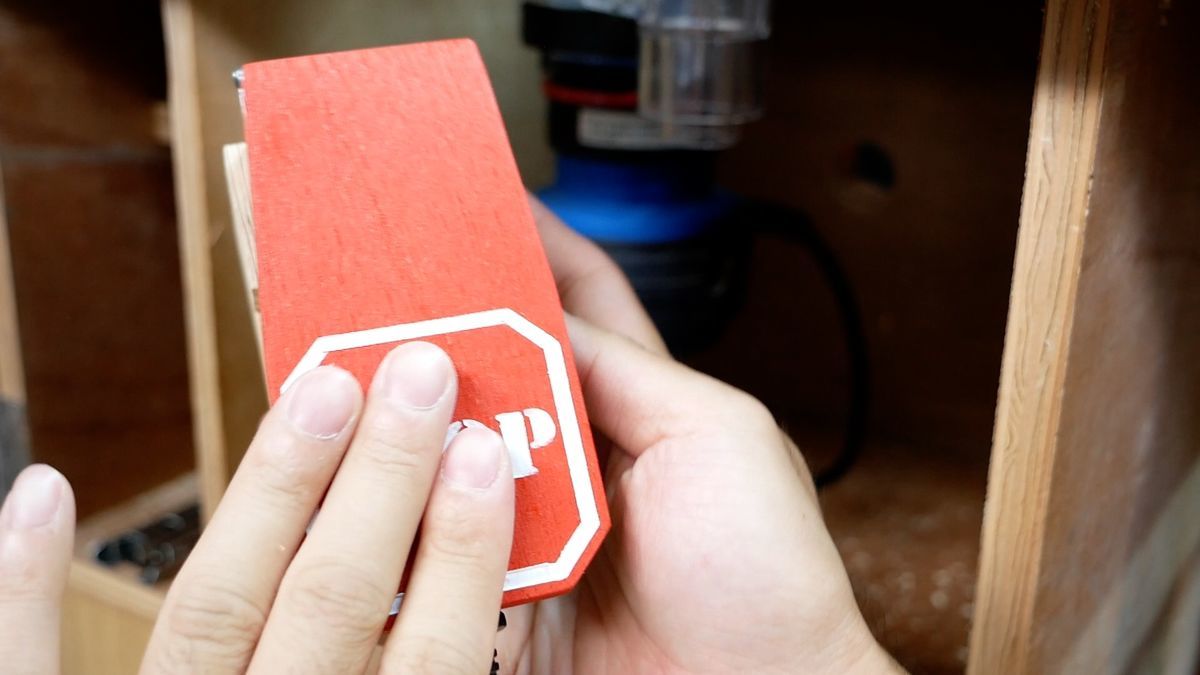

みなさんも是非作ってみてください!そしてより安全に木工ライフを楽しみましょう。そしてそして、日本の木材をいっぱい使って、日本の森を守りましょう!
