【DIY】これは便利!トリマーフェンス用ストップブロックの作り方

f:id:kimparatoru:20211223174255j:plain

みなさんこんにちは、アトリエキンパラです。

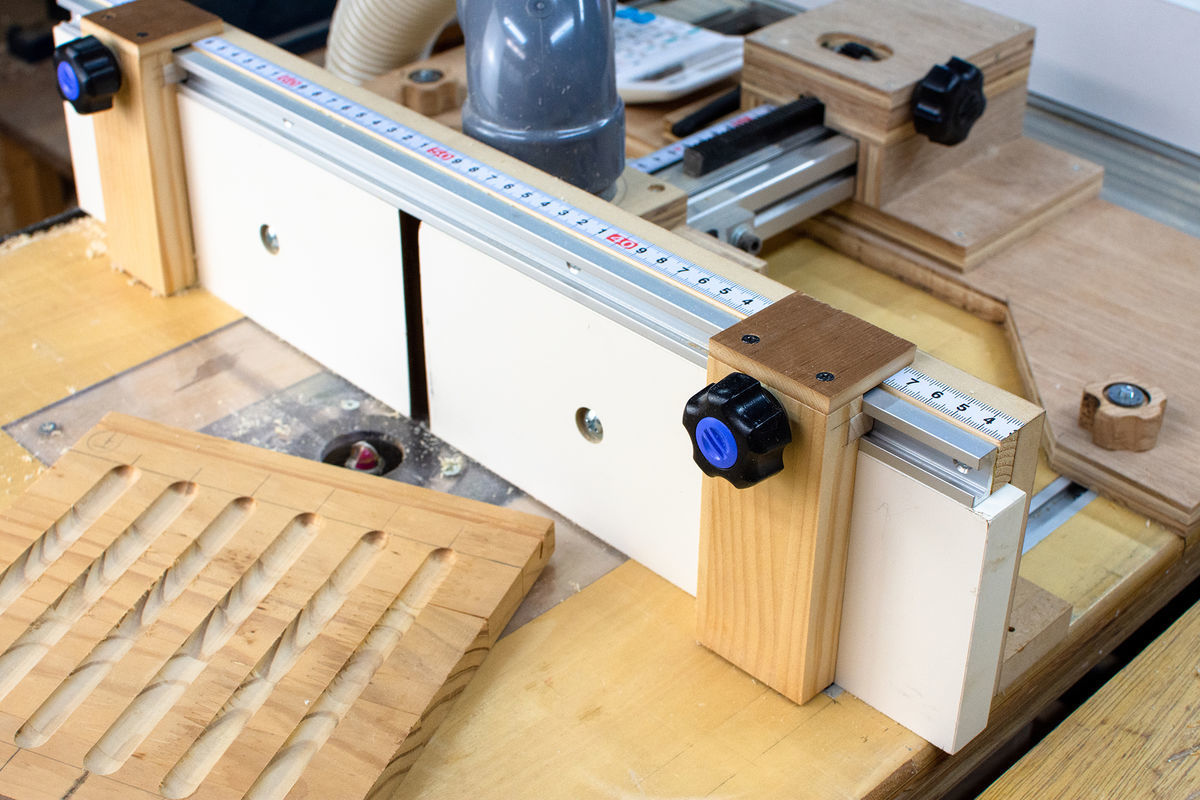

今回はトリマーフェンス用のストップブロックを作ってみました。フェンスとセットで使うと本当に便利ですよ。

ストップブロックの作り方

ストップブロックの作り方を簡単にまとめました。

f:id:kimparatoru:20211221145412j:plain

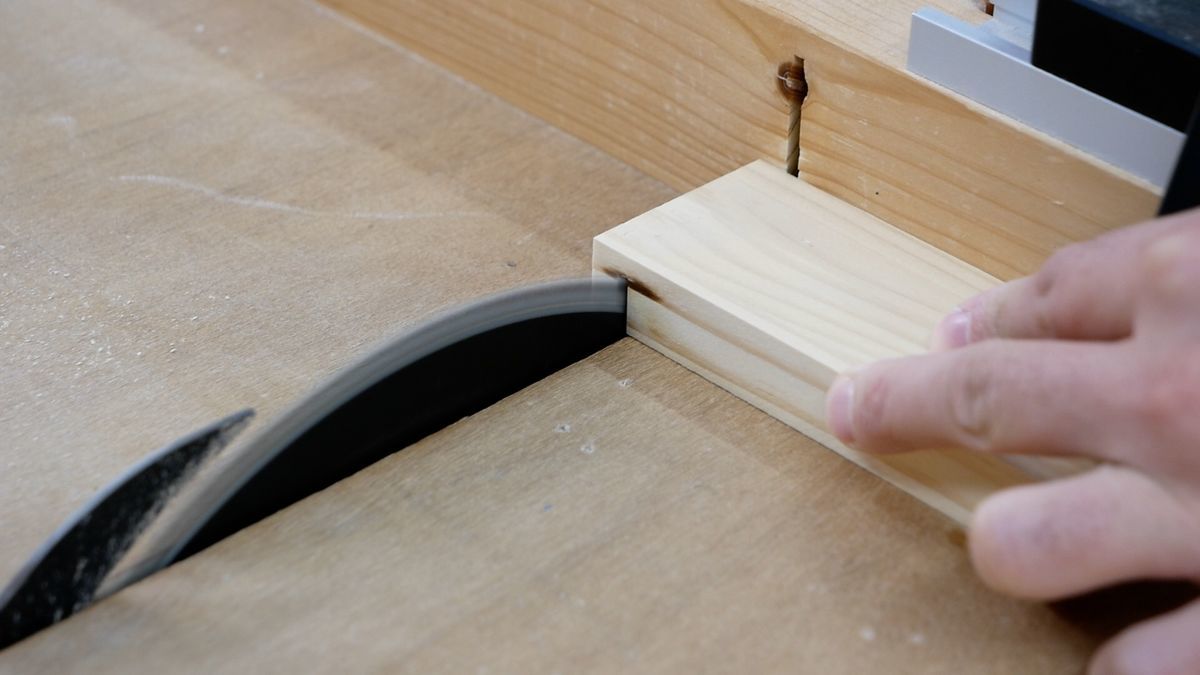

今回材料には18mmの集成材を使いました。それをフェンスの高さに合わせてカットします。



www.kimpalife.com



f:id:kimparatoru:20211221145541j:plain

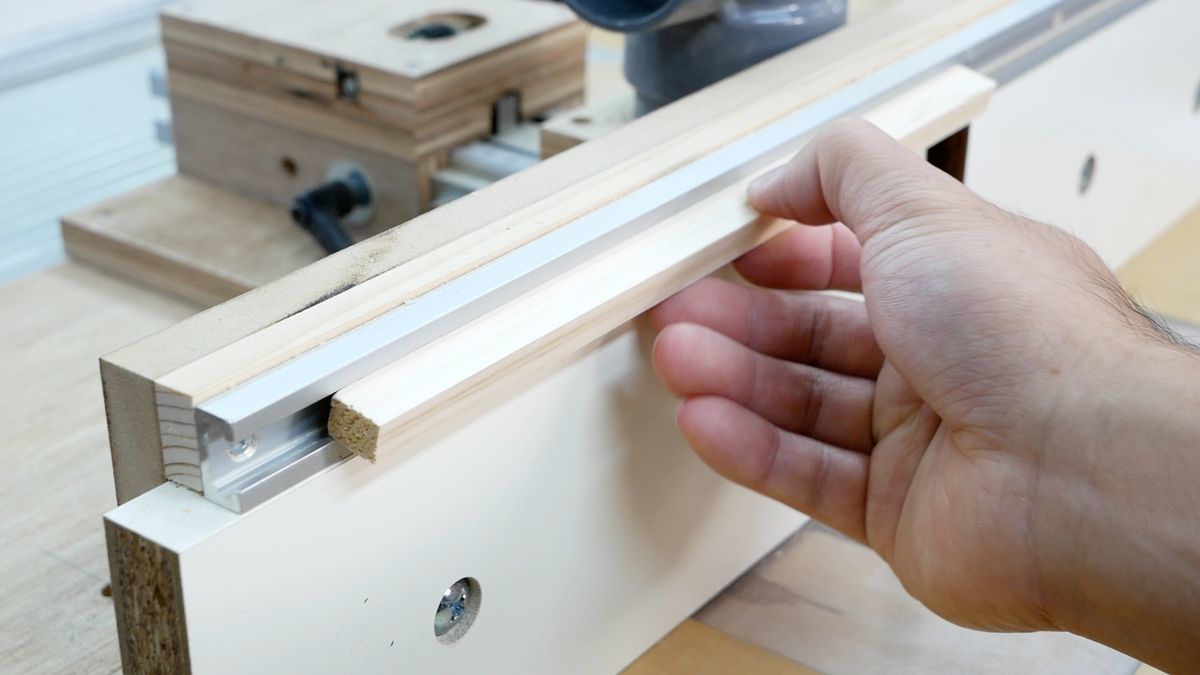

トリマーフェンスに使っているTスロットレールの溝に合う角棒を作ります。

f:id:kimparatoru:20211221150004j:plain

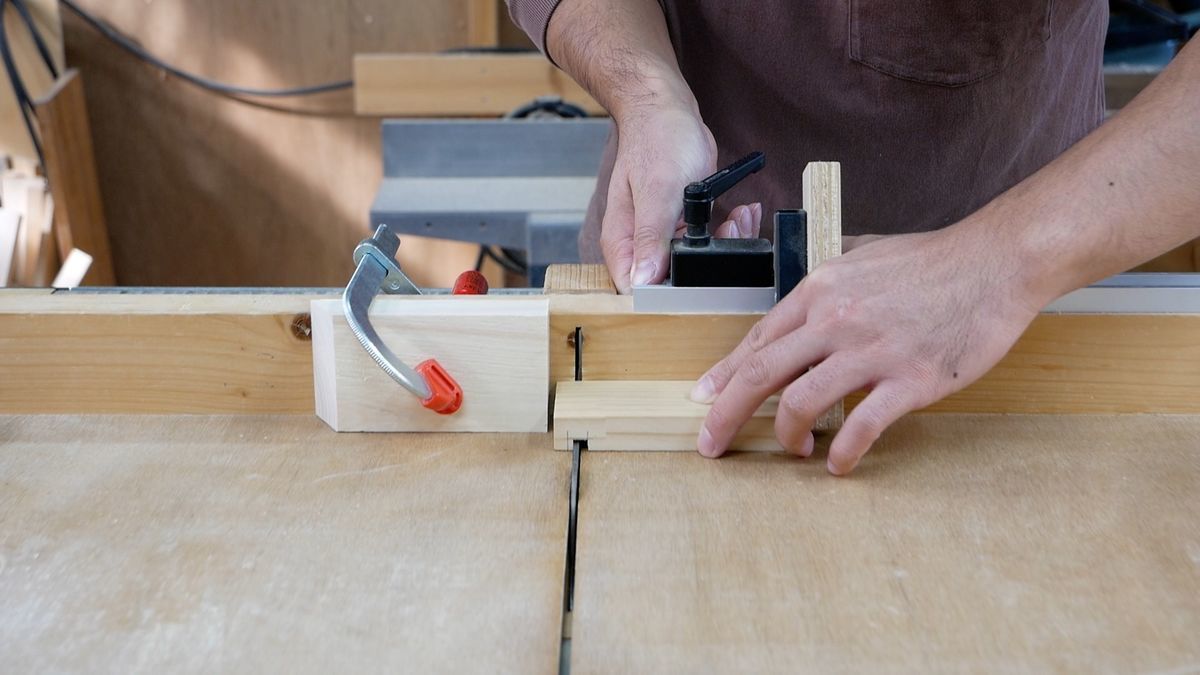

ブロックの方に角棒がピッタリとハマる溝を加工します。

f:id:kimparatoru:20211221150141j:plain

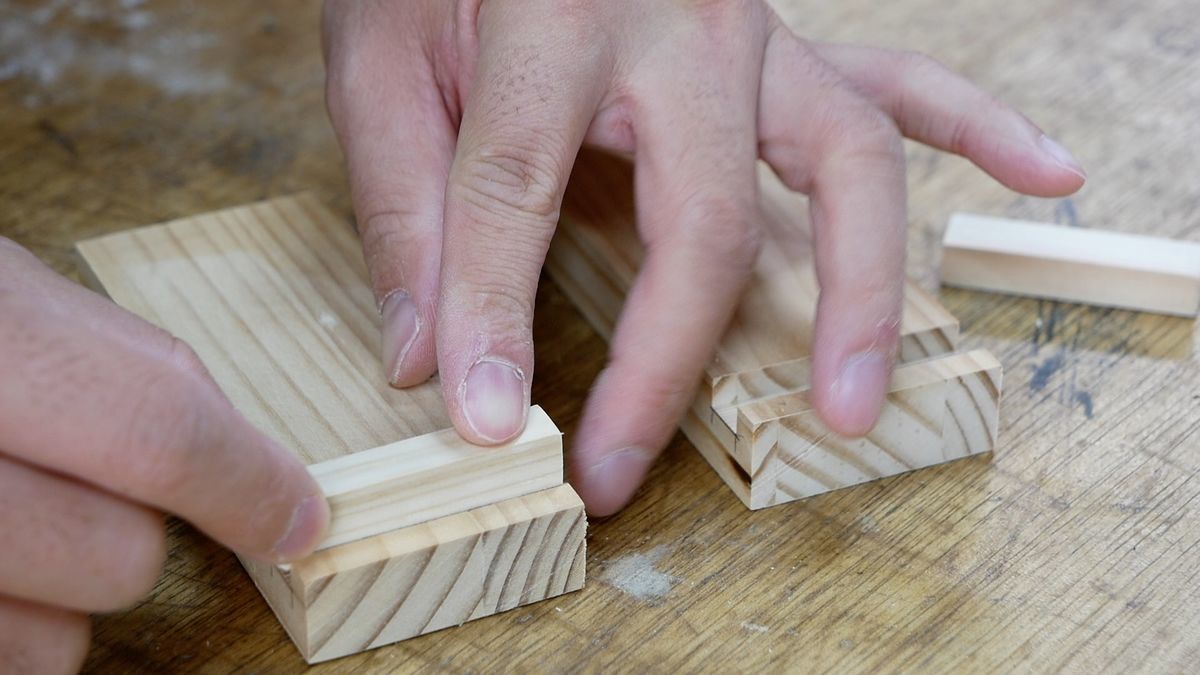

角棒をブロックと同じ幅にカットして、接着剤をつけて溝に差し込みます。

f:id:kimparatoru:20211221150343j:plain

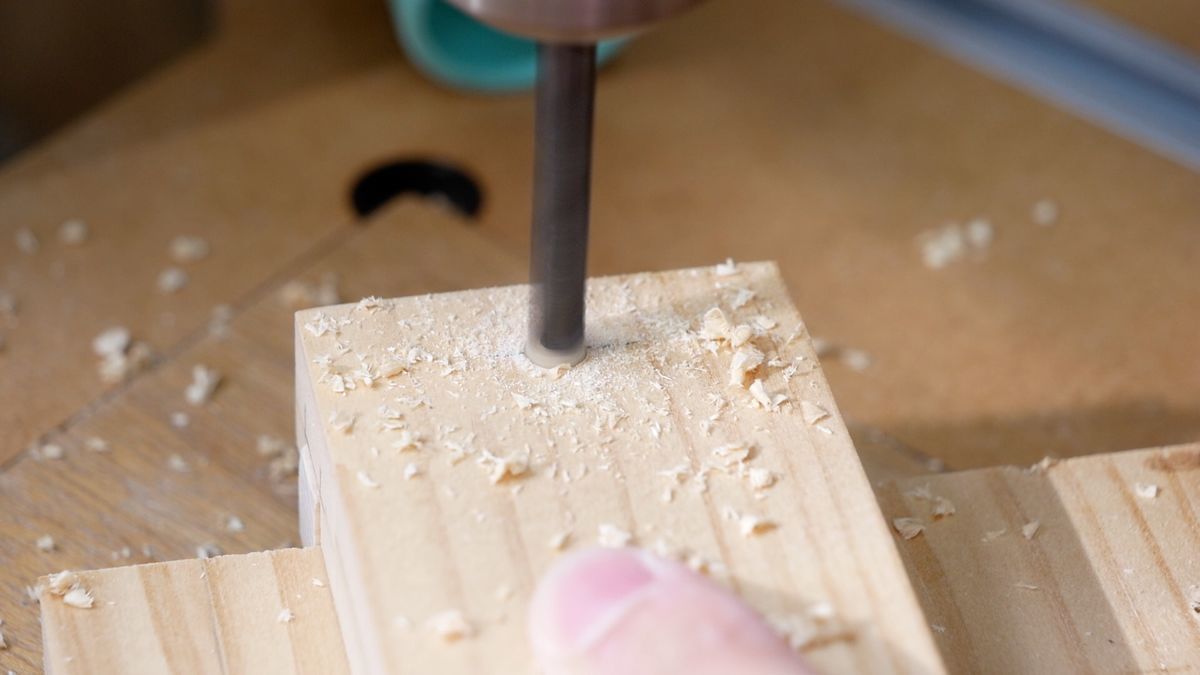

角棒の中心に穴を開けます。今回はM6のTボルトを使うので、6.5mmくらいで穴あけします。

f:id:kimparatoru:20211221150536j:plain

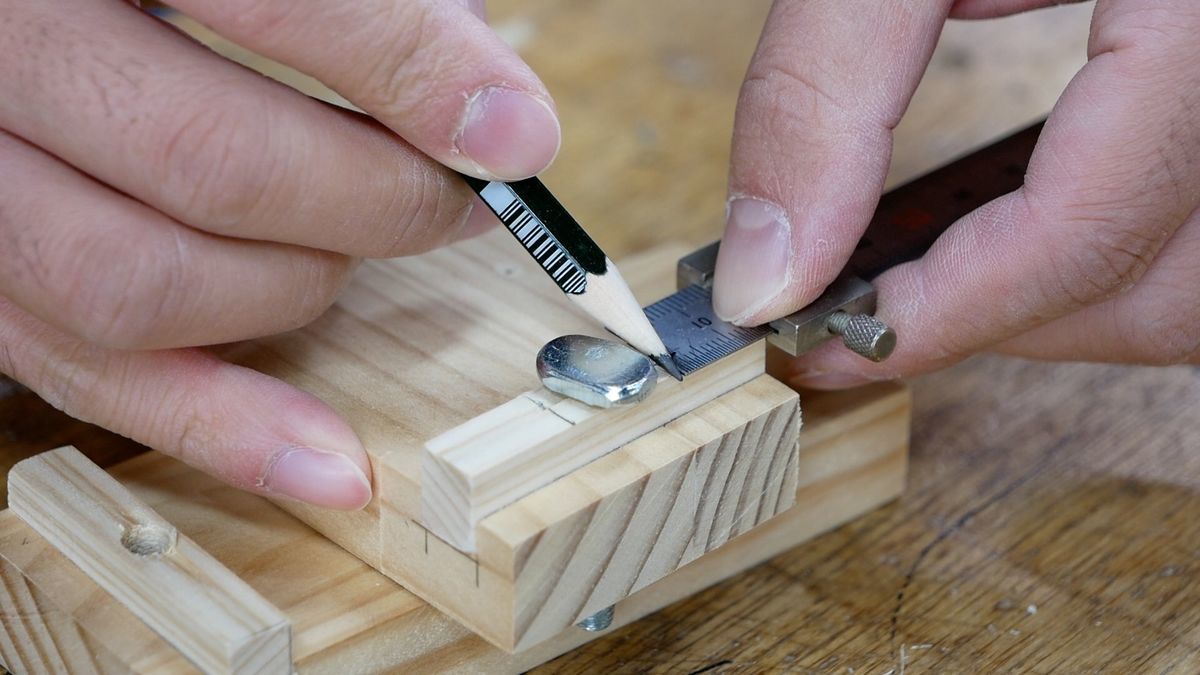

Tボルトを入れて、Tボルトの幅より少し広い範囲の角棒部分を取り除きます。

f:id:kimparatoru:20211221150733j:plain

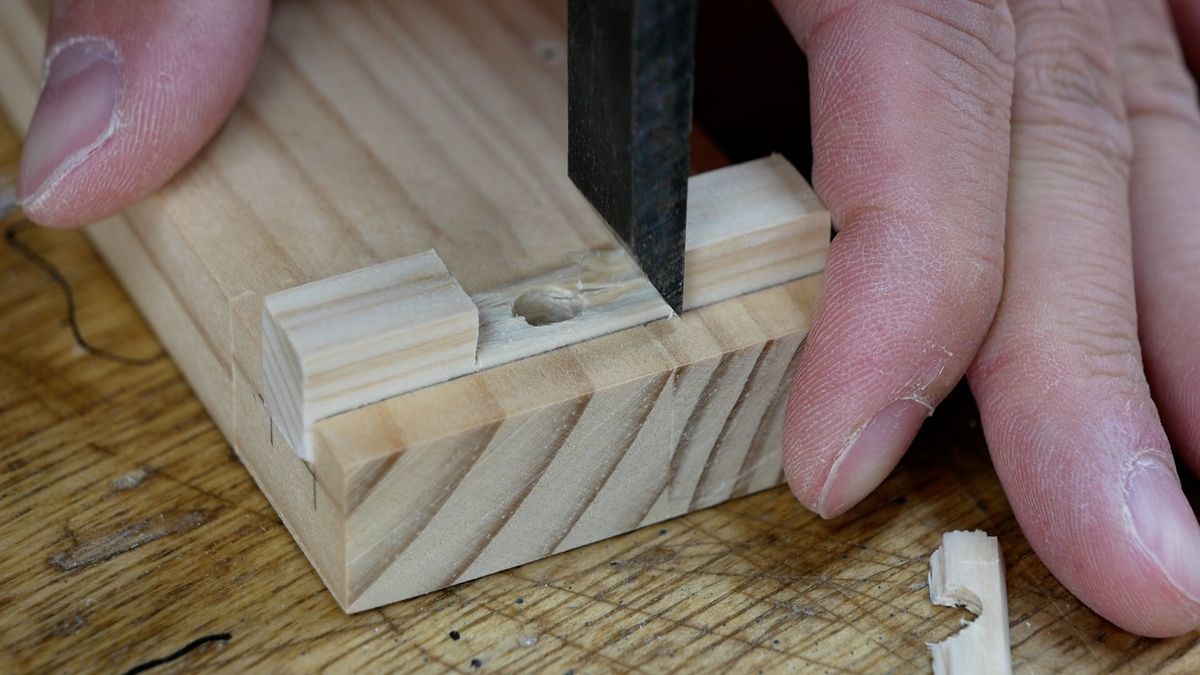

ノコギリで筋を入れて、ノミを使って取り除きます。

f:id:kimparatoru:20211221150839j:plain

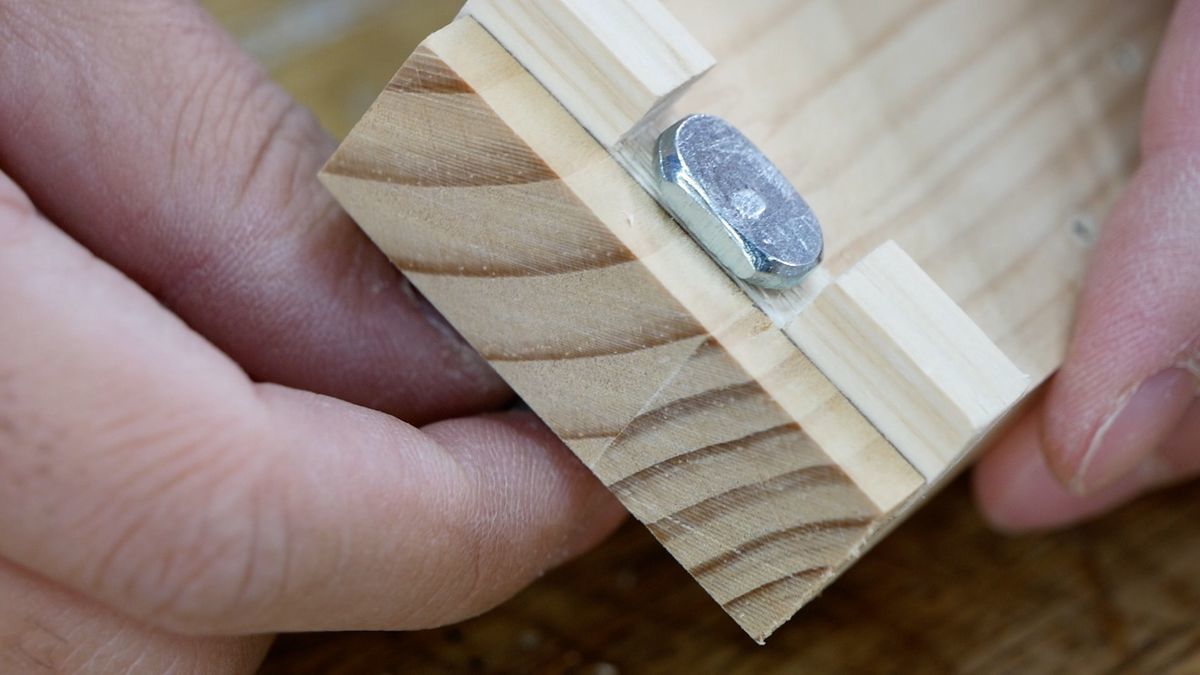

こんな感じにTボルトが干渉しなければOK

f:id:kimparatoru:20211221151009j:plain

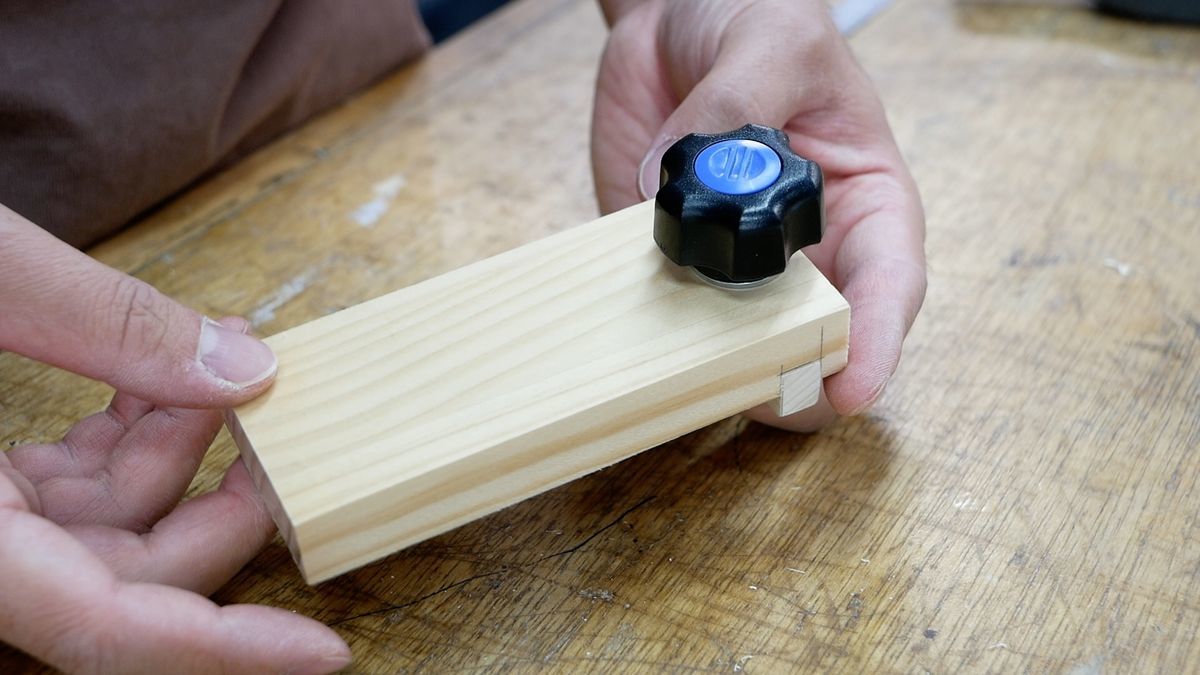

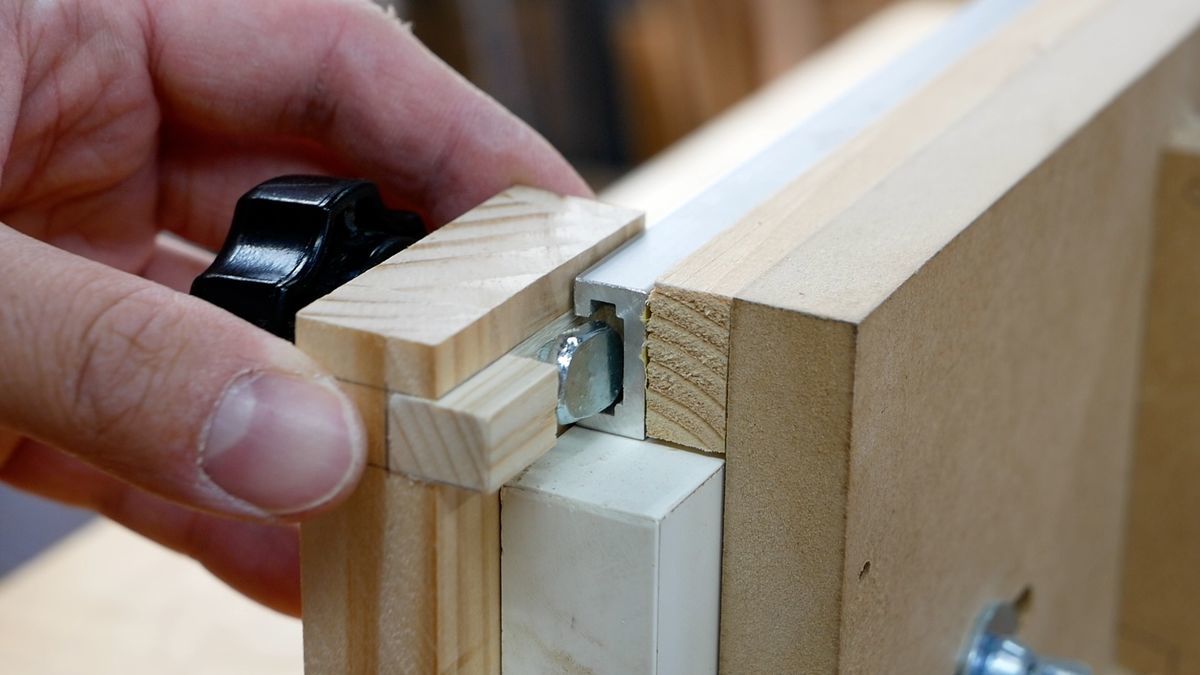

Tボルトの固定には、フィットノブを使います。

f:id:kimparatoru:20211221151240j:plain

トリマーフェンスのTスロットレールにしっかり入れば完璧。

f:id:kimparatoru:20211221151352j:plain

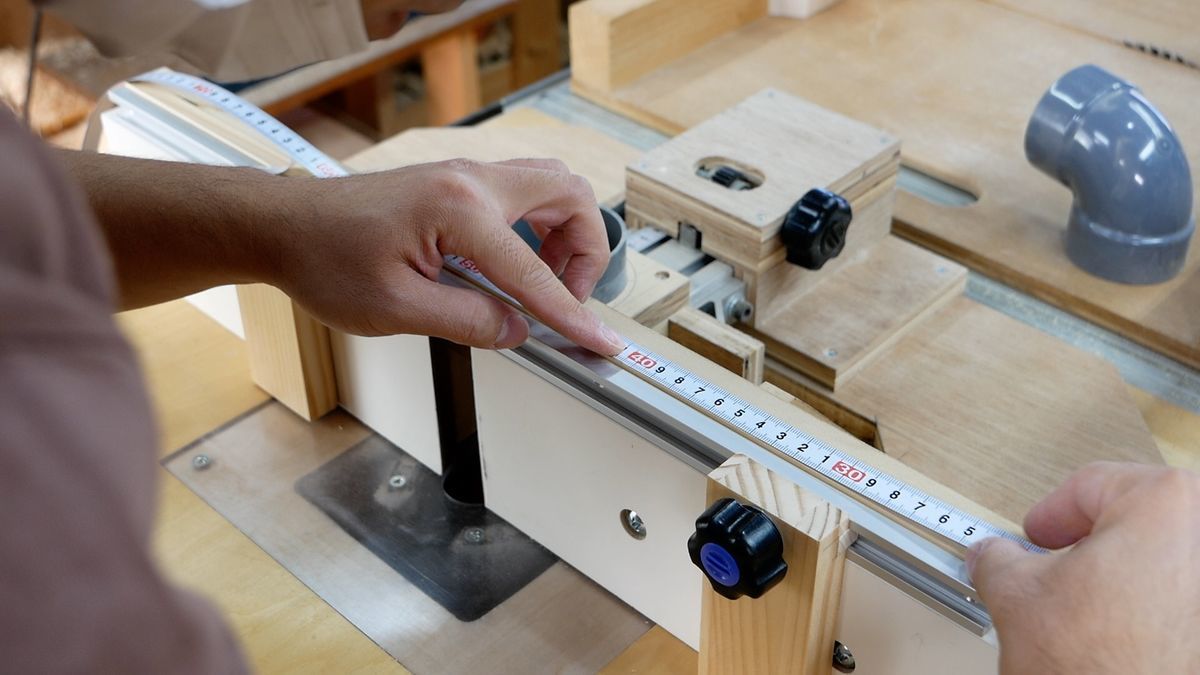

トリマーフェンスの上にはメジャーを貼ります。

余っていた中途半端なセッティングメジャーがあったので、それを貼り付けました。

f:id:kimparatoru:20211221151623j:plain

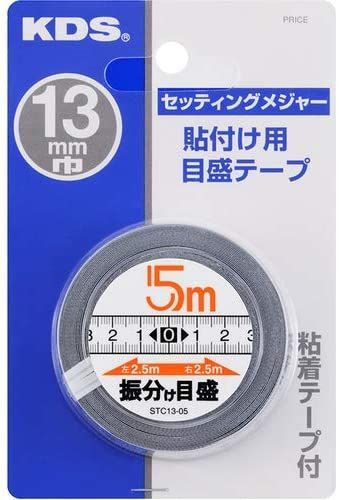

後で調べてみたら、こんなに良さげなセッティングメジャーを見つけました。

これは目盛が真ん中を中心に振分けられていて、トリマーフェンスにはピッタリの代物です。またの機会にこのメジャーに変えておこうと思います。

f:id:kimparatoru:20211221152104j:plain

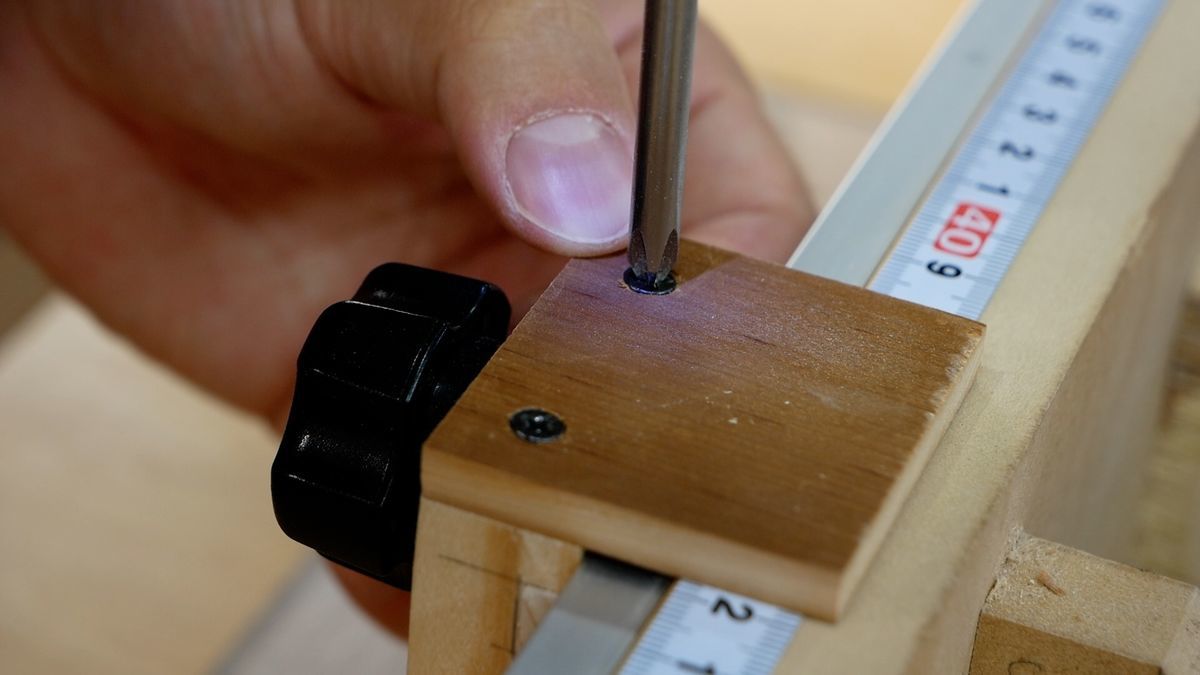

ブロックの上には薄い板をつけて、メジャーが読めるようにしました。

まとめ

f:id:kimparatoru:20211221152220j:plain

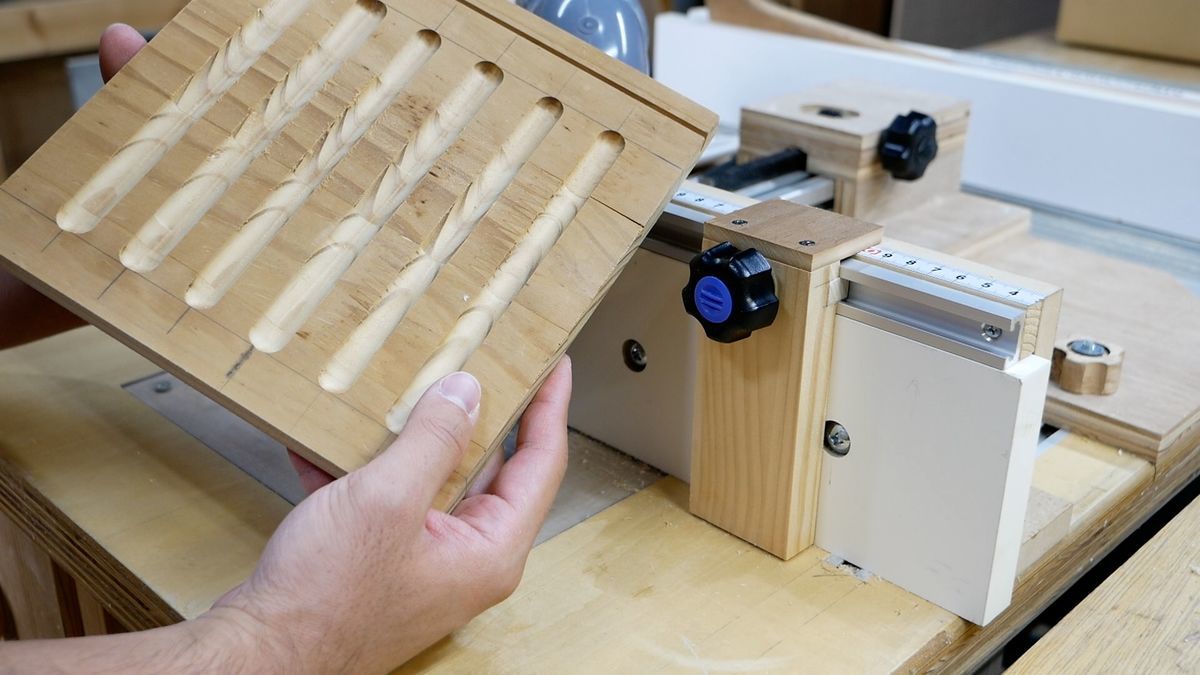

ストップブロックがあると、トリマーで途中まで掘るということができるので、こんな感じのペン置きが割と簡単に出来ます。

みなさんもよかったら作ってみてください。

アトリエキンパラでした。
