#129 安定したサンディングをしたい!卓上ベルトサンダーDIY

f:id:kimparatoru:20181125194957p:plain

こんにちは、ベルトはユニクロ、キンパラです。

今回はとても便利な、ベルトサンダーを卓上タイプにできる簡単なベースを作っていきます。

目次

ベルトサンダー

f:id:kimparatoru:20181121213954j:plain

今使用しているベルトサンダーは高儀(EARTH MAN)のベルトサンダー BSD-110です。

ベルトサンダーは普通のサンダーと違い、ヤスリが回転するので削る力がとても大きいです。

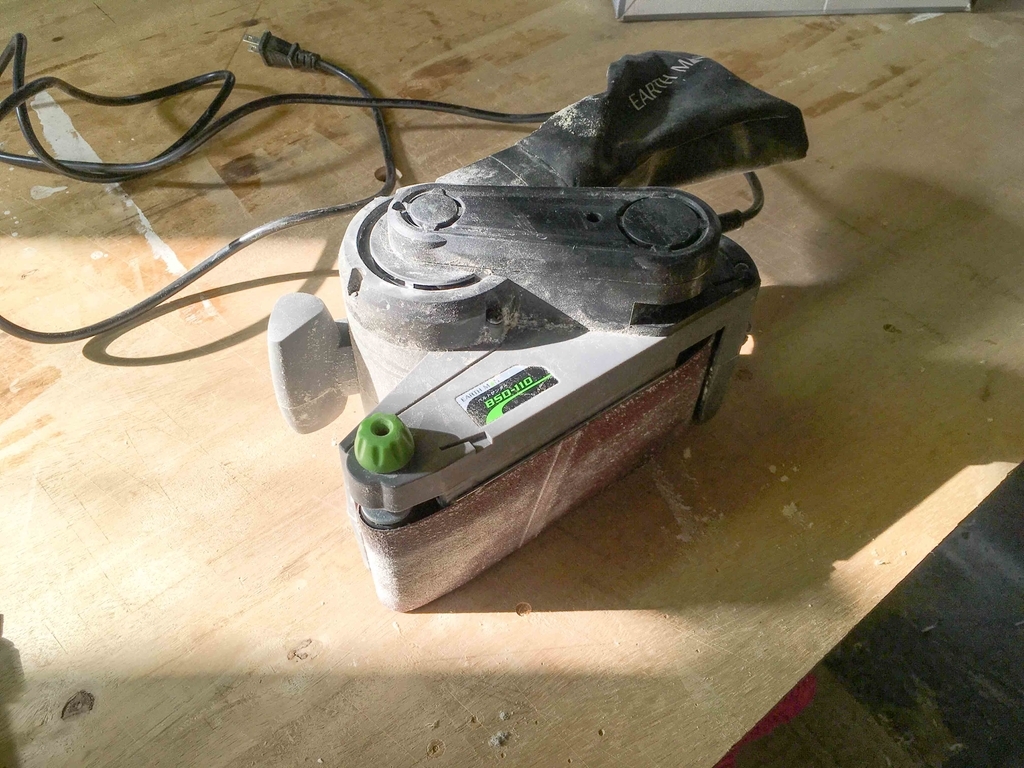

f:id:kimparatoru:20181121214015j:plain

テーブルの天板の継ぎ目を削るのに購入しました。ベルトサンダーの中では一番安価なものだと思います。このベルトサンダーしか使ったことがないので特徴がわかりにくいですが、使用してみた感じは、

良いところ

・安い

・ひっくり返してテーブルに固定できる

悪いところ

・音がかなりデカイ??

ベルト速度:約3.6m/s(約220m/min)は遅い??

です。

いつか値段が7倍するハイコーキのベルトサンダーを使ってみたいです。

ベースの位置決め

f:id:kimparatoru:20181121214030j:plain

早速作っていきます。

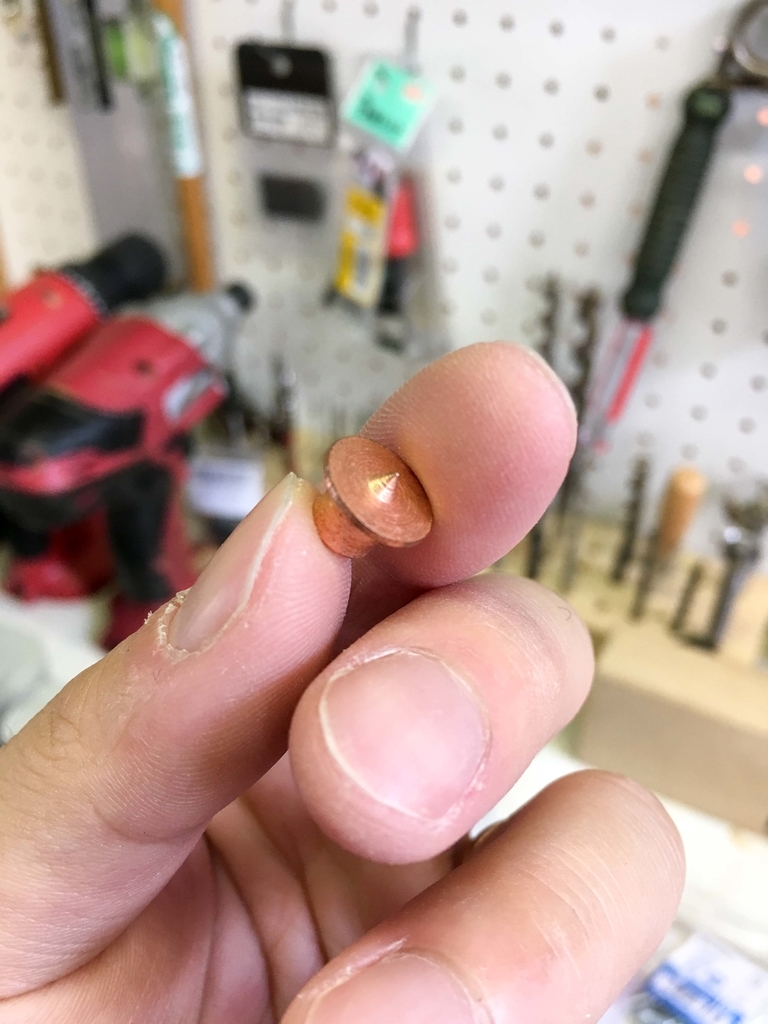

ベルトサンダーの位置決めには色々考えた末、この6φ用のダボマーカーを使うことにしました。

f:id:kimparatoru:20181121214041j:plain

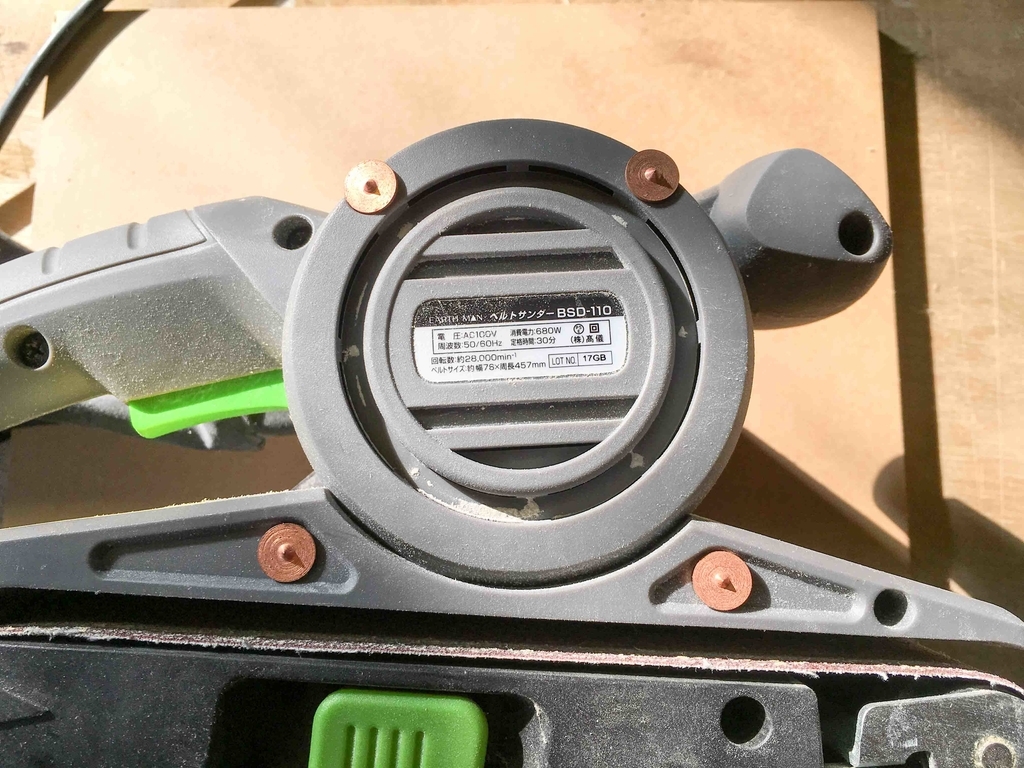

このベルトサンダーはひっくり返してテーブルに取り付けられるように穴が付いています。その穴を利用してベースの位置決めをしようと思います。穴にダボマーカーを入れます。(ぴったりではありません。)

f:id:kimparatoru:20181121214053j:plain

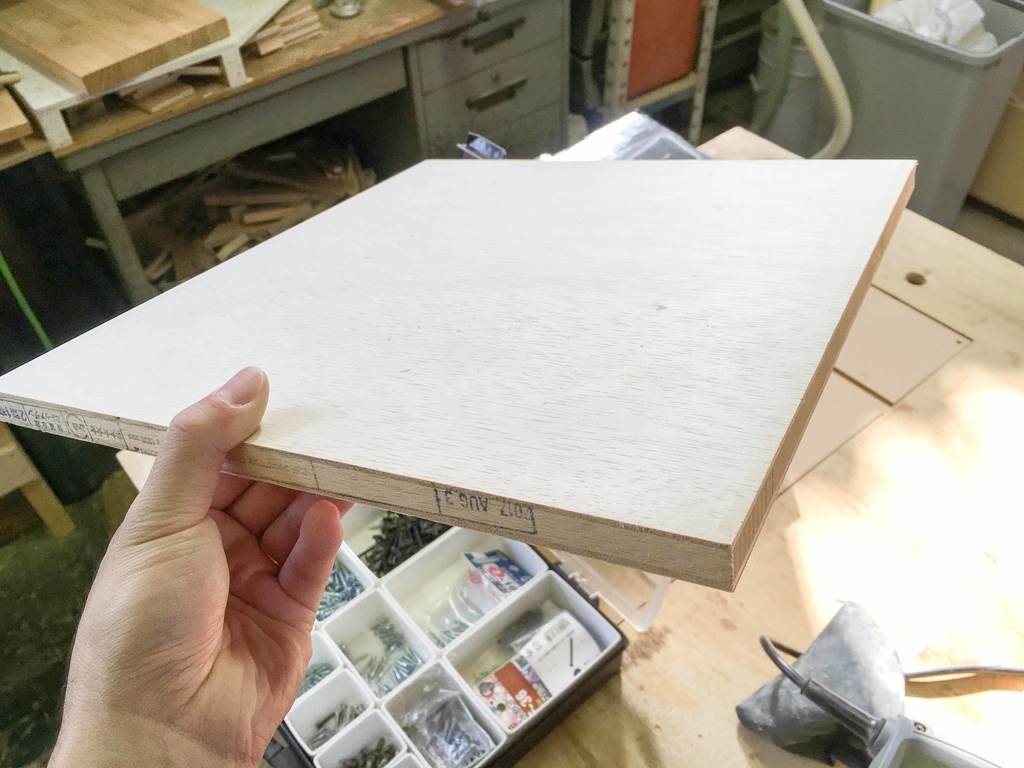

使う板はラワンベニヤのランバーコア材です。ラワン合板よりも軽くて安いです。

f:id:kimparatoru:20181121214103j:plain

なるべくバランスよくベルトサンダーの位置を決め、板を押し当ててひっくり返しました。

f:id:kimparatoru:20181121214115j:plain

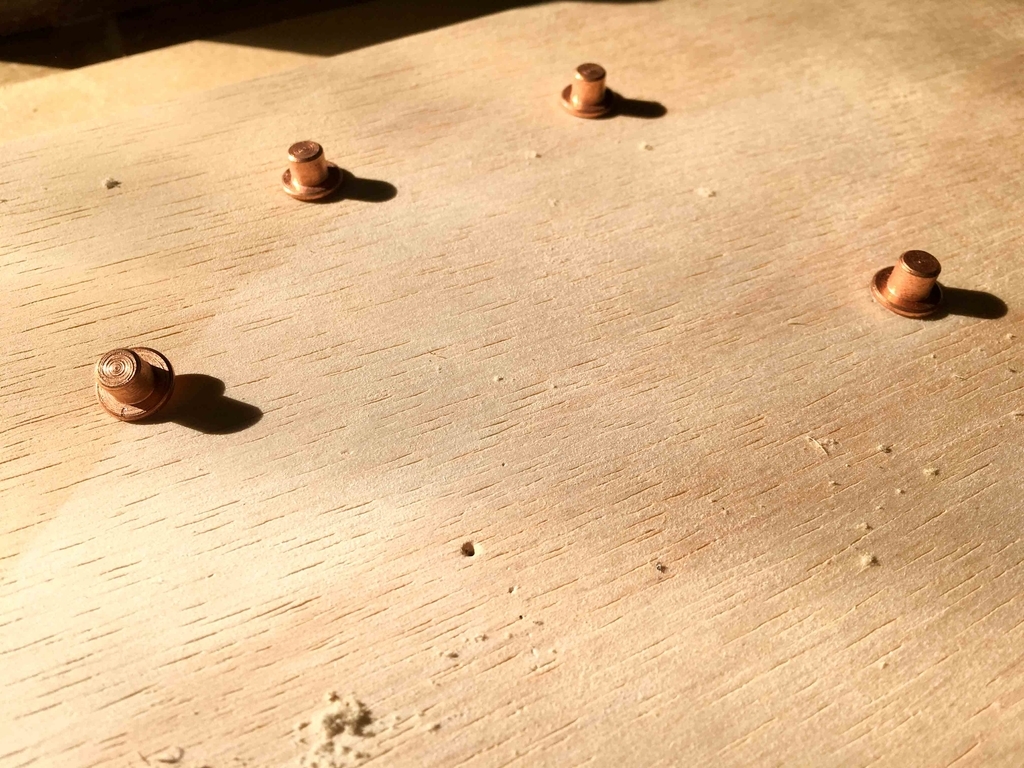

ベルトサンダーを外すとダボマーカーだけが残ります。

f:id:kimparatoru:20181121214127j:plain

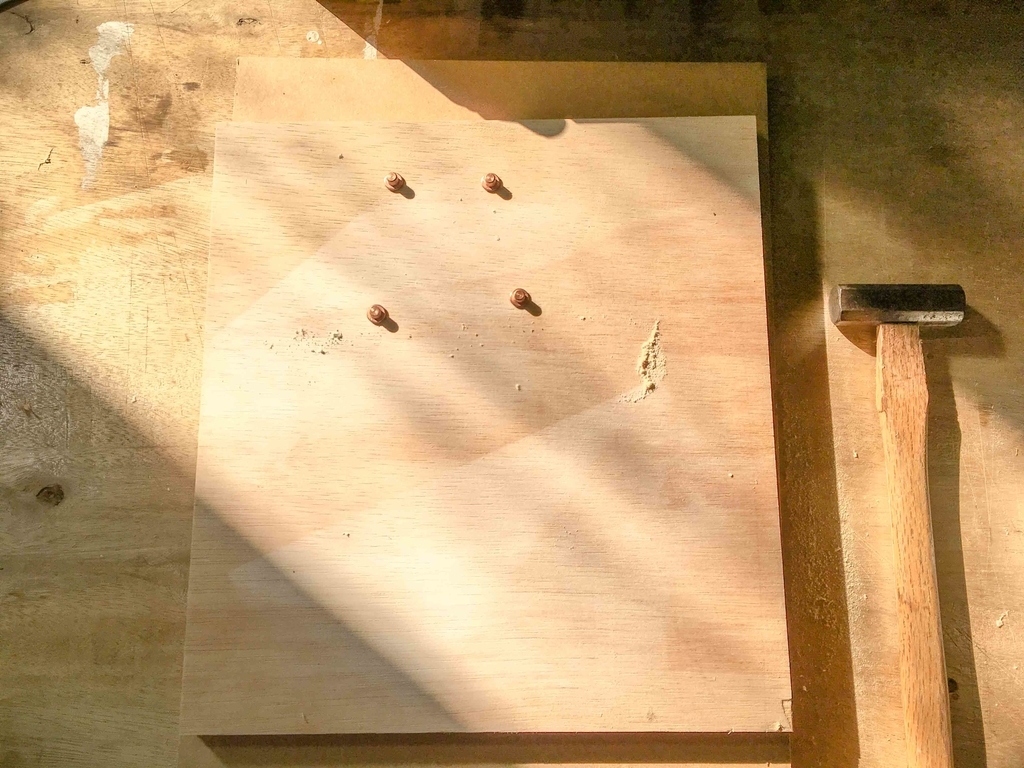

ハンマーでダボマーカーを軽く叩き、しっかりと後をつけます。

f:id:kimparatoru:20181121214143j:plain

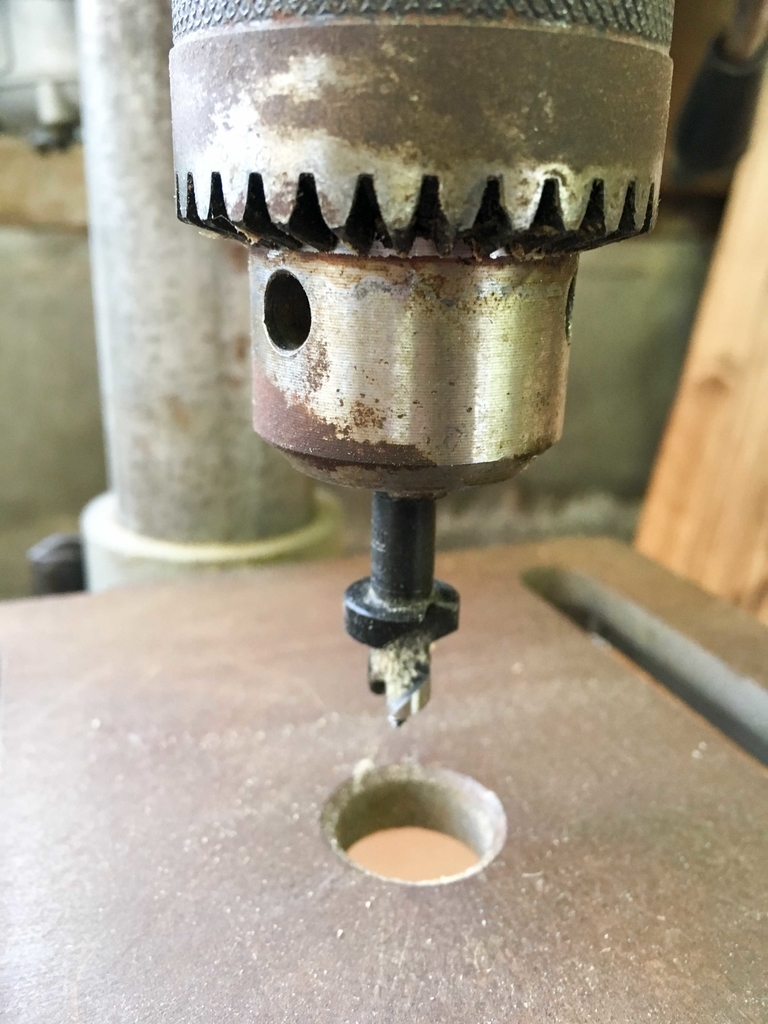

なるべく垂直な穴を開けるためにボール盤を使用しました。

f:id:kimparatoru:20181121214157j:plain

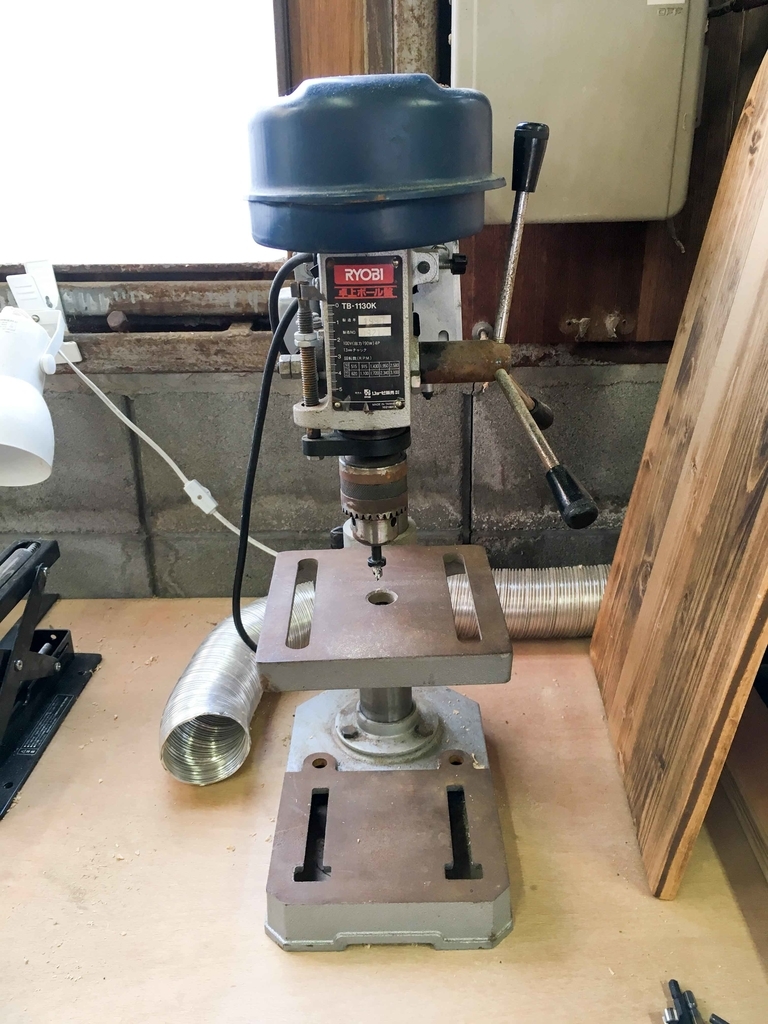

こちらが今使っているボール盤です。小型ですが、安定した穴あけが気持ちよくできるので、非常に重宝しています!ヤフオクで購入しました。

f:id:kimparatoru:20181121215039j:plain

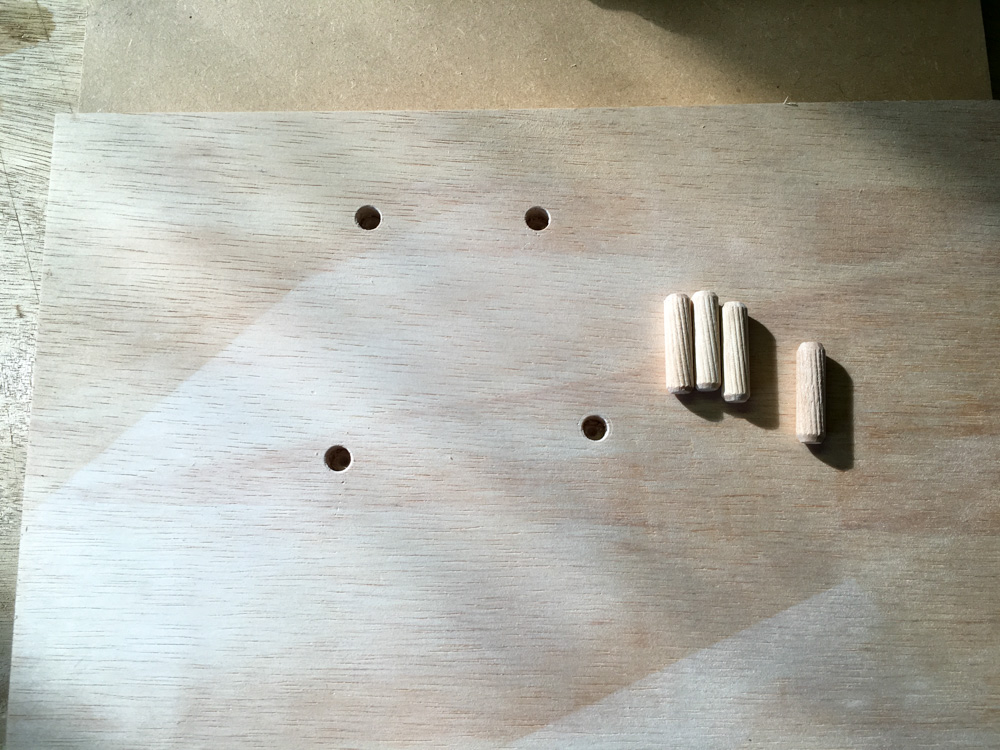

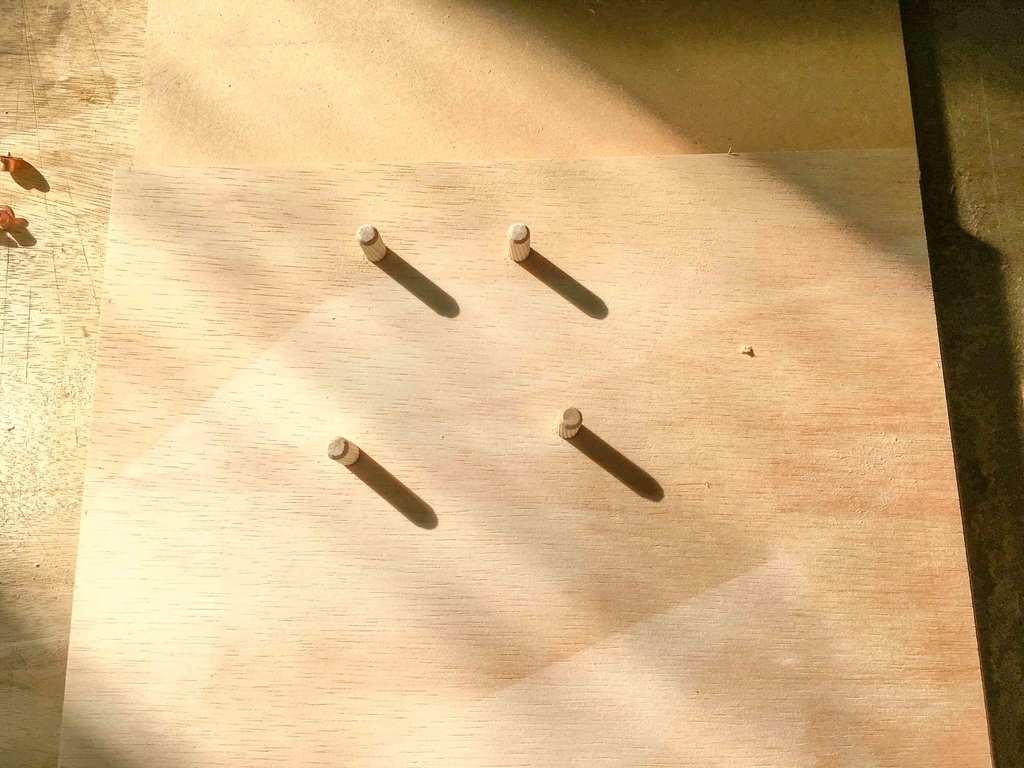

綺麗に穴が開いたら、6φよダボを打ち込んでいきます。

f:id:kimparatoru:20181121214219j:plain

これが固定ベースになります。

f:id:kimparatoru:20181121214230j:plain

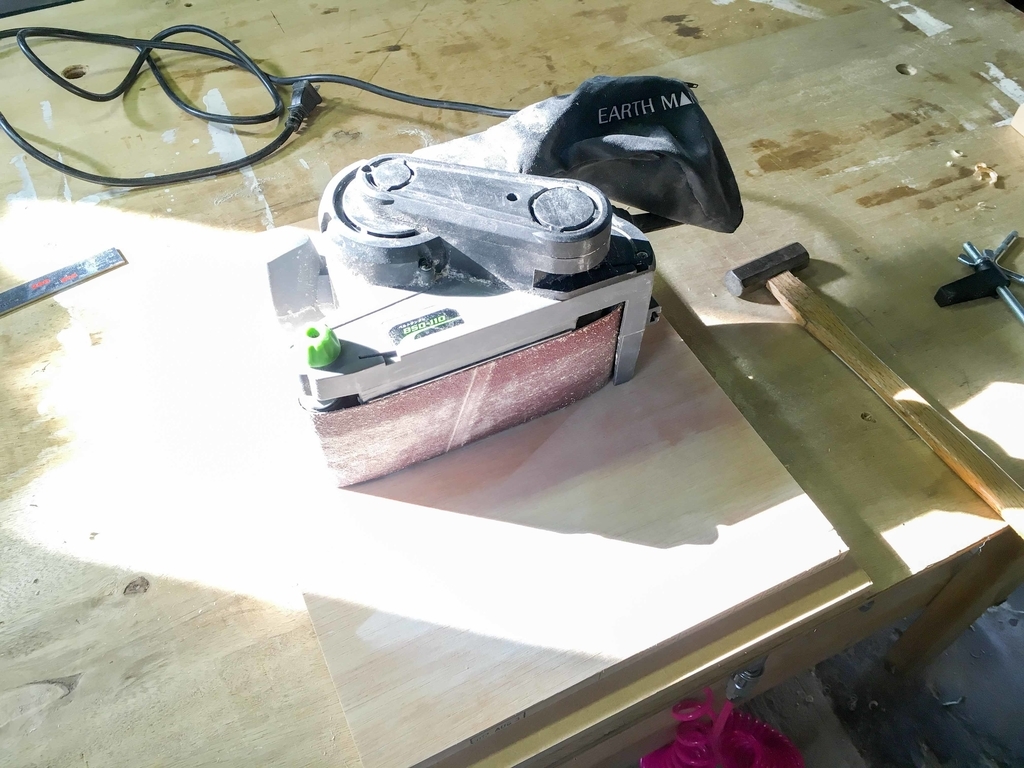

ベルトサンダーを上から差し込んでみるとぴったり取り付けられました。

完全にベルトサンダーの穴の中心にダボが立っているわけではないので、その誤差でうまい具合に固定されている感じです。

f:id:kimparatoru:20181121214243j:plain

スムーズに動く工夫

このままでは回転部分がベースに当たるので、トリマーを使用して溝を彫り込みます。

f:id:kimparatoru:20181121214255j:plain

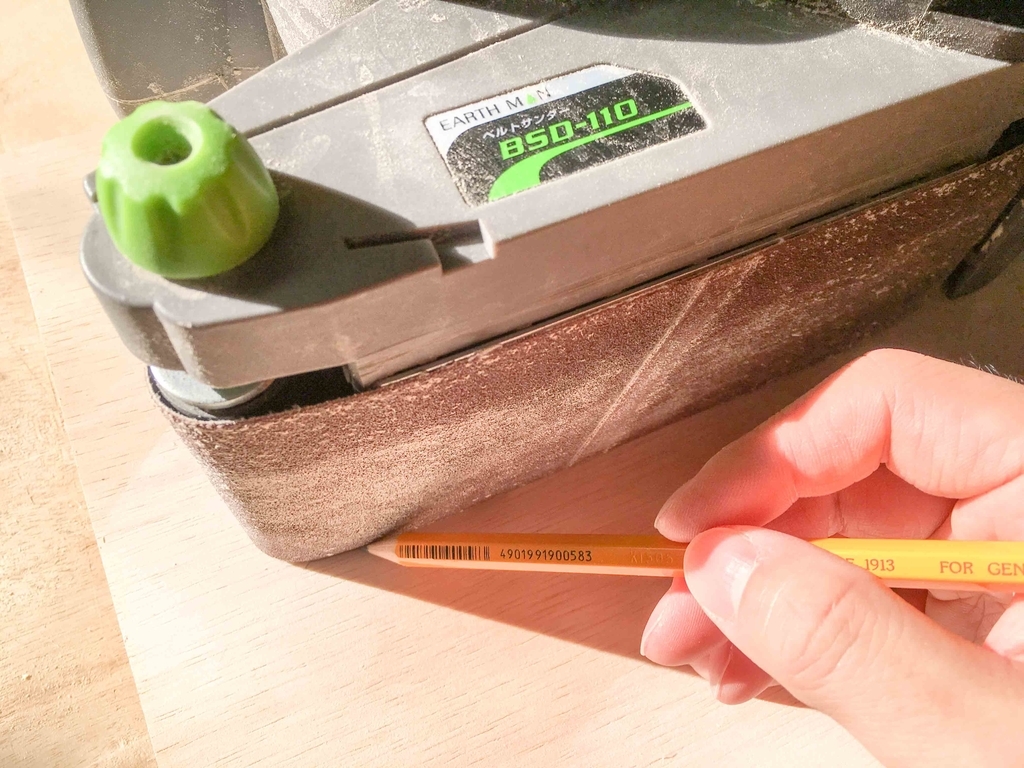

鉛筆でベルトの外周をマーキング。

f:id:kimparatoru:20181121214305j:plain

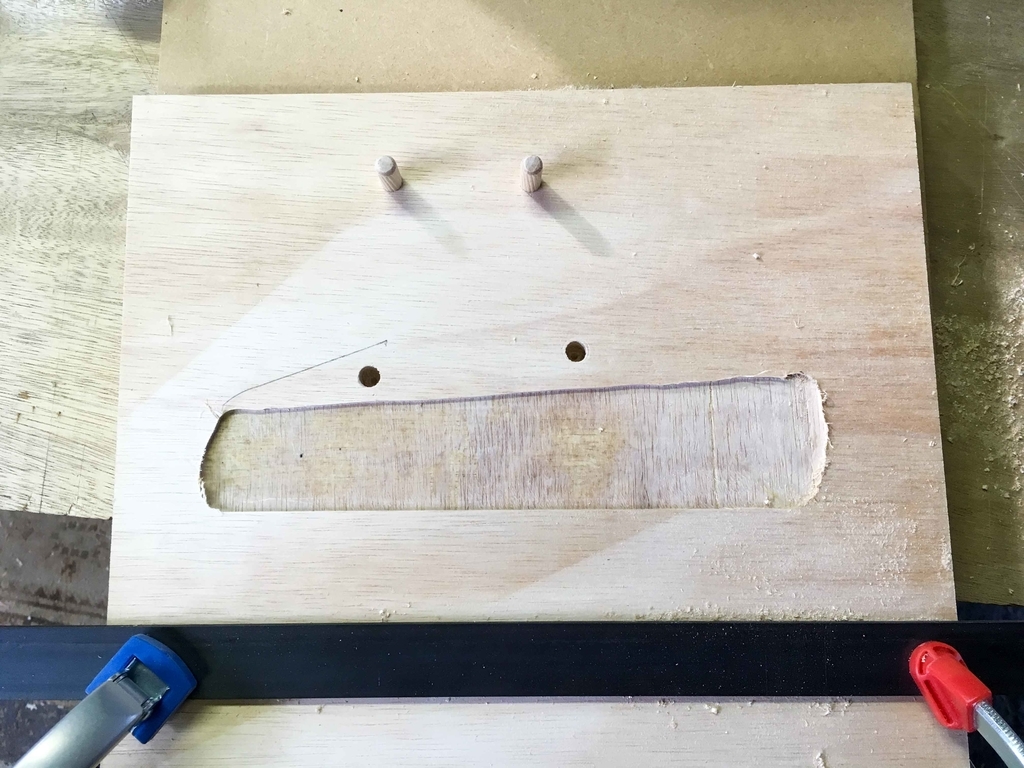

トリマーには12mmのストレートビットを取り付けます。特になんでも大丈夫です。

f:id:kimparatoru:20181121214315j:plain

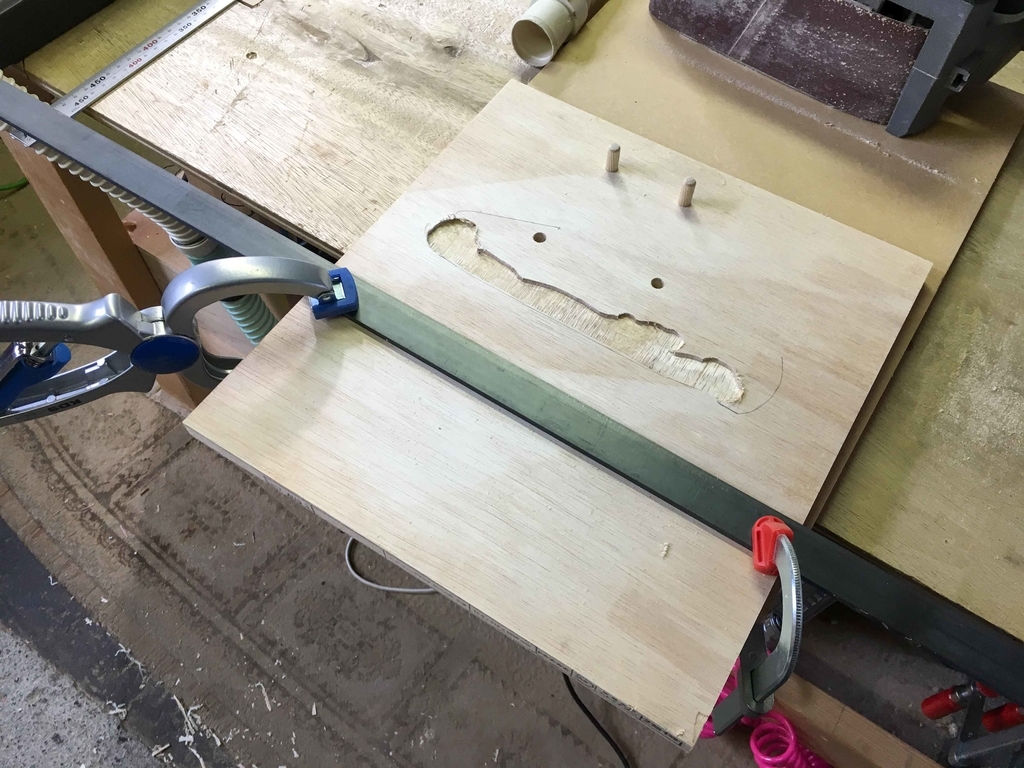

ちょっと雑ですが、こんな感じにベルトが干渉する部分に溝ができました。

f:id:kimparatoru:20181121214330j:plain

ガイドの板(板金を使用)をクランプしてなるべくまっすぐに溝を掘りました。

f:id:kimparatoru:20181121214343j:plain

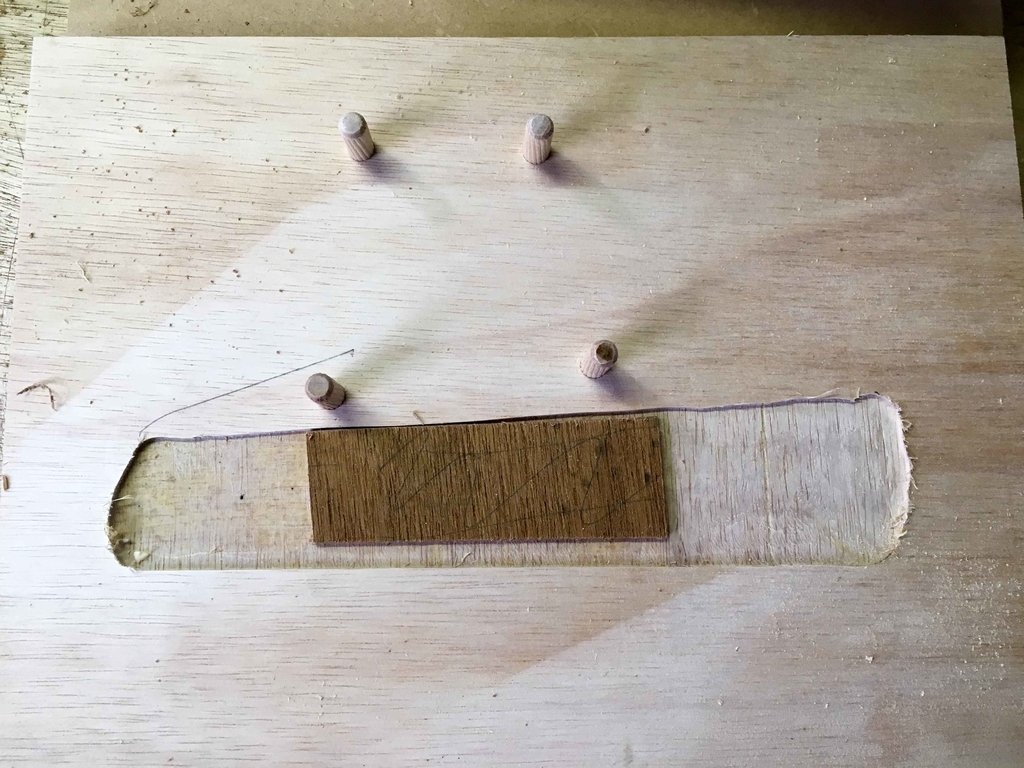

ベルトの中心部分が少し凹み過ぎたのでベニヤを敷きました。。この写真を参考に中心は溝を掘らない感じにするといいと思います。

f:id:kimparatoru:20181121214353j:plain

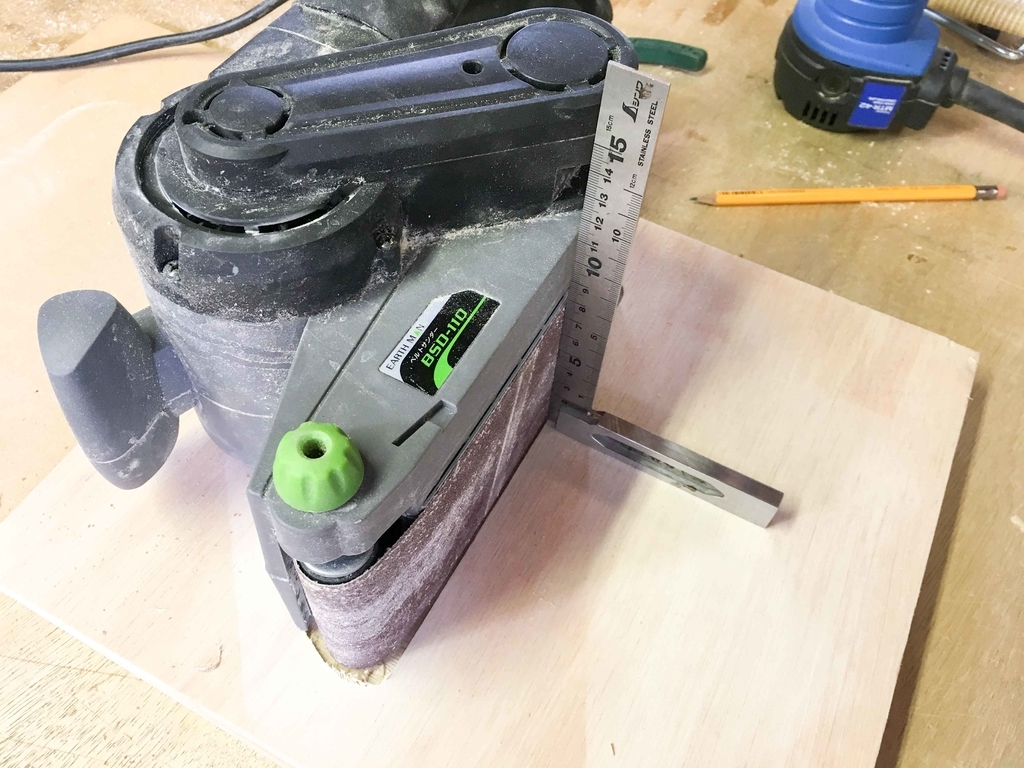

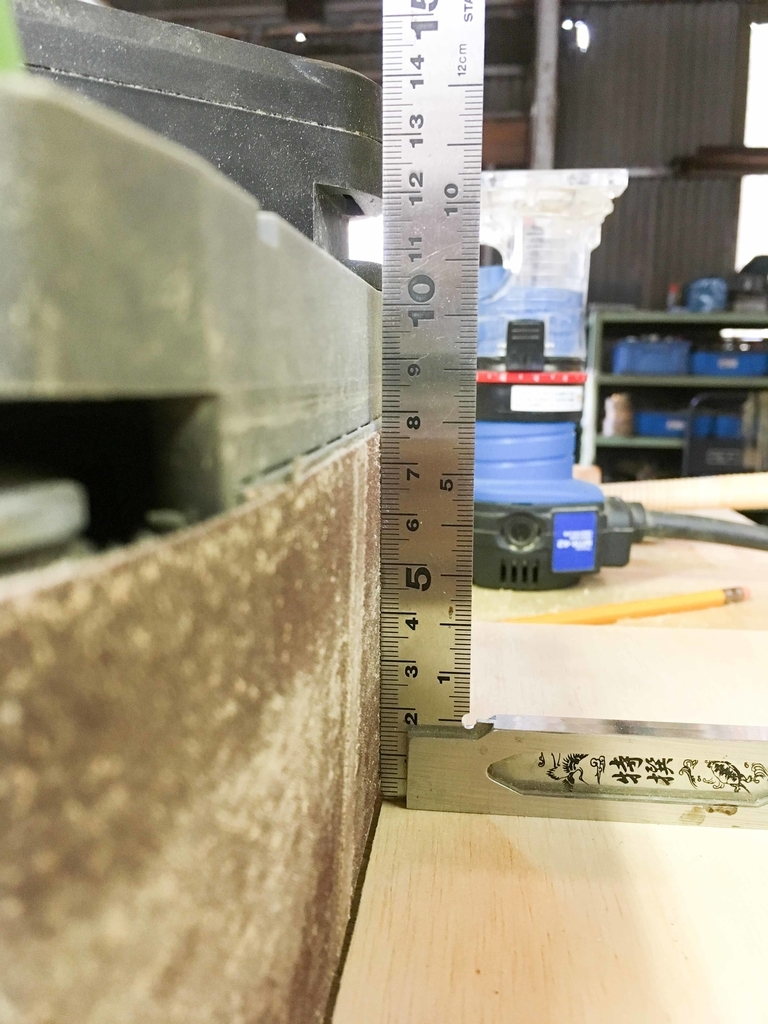

ベルトサンダーが垂直に設置されているか確認します。シンワのスコヤはやっぱりカッコイイ!

f:id:kimparatoru:20181121214404j:plain

f:id:kimparatoru:20181121214418j:plain

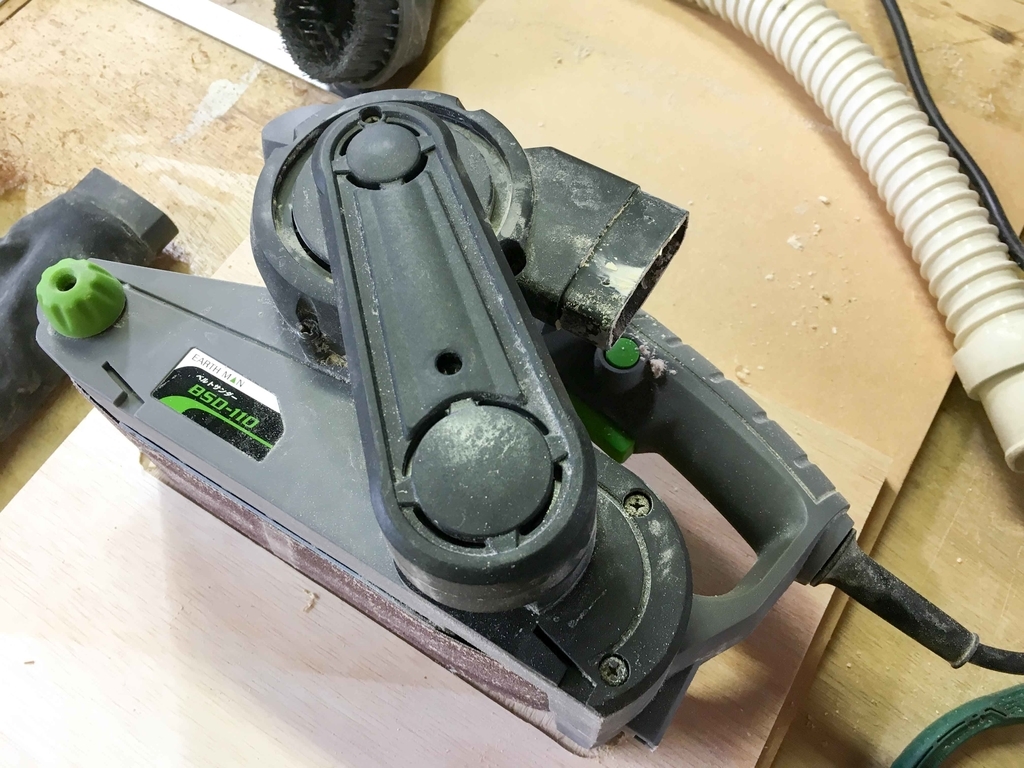

集じん機への接続は、またにします。吸気口が円形ではないので少し工夫がいります。

f:id:kimparatoru:20181121214431j:plain

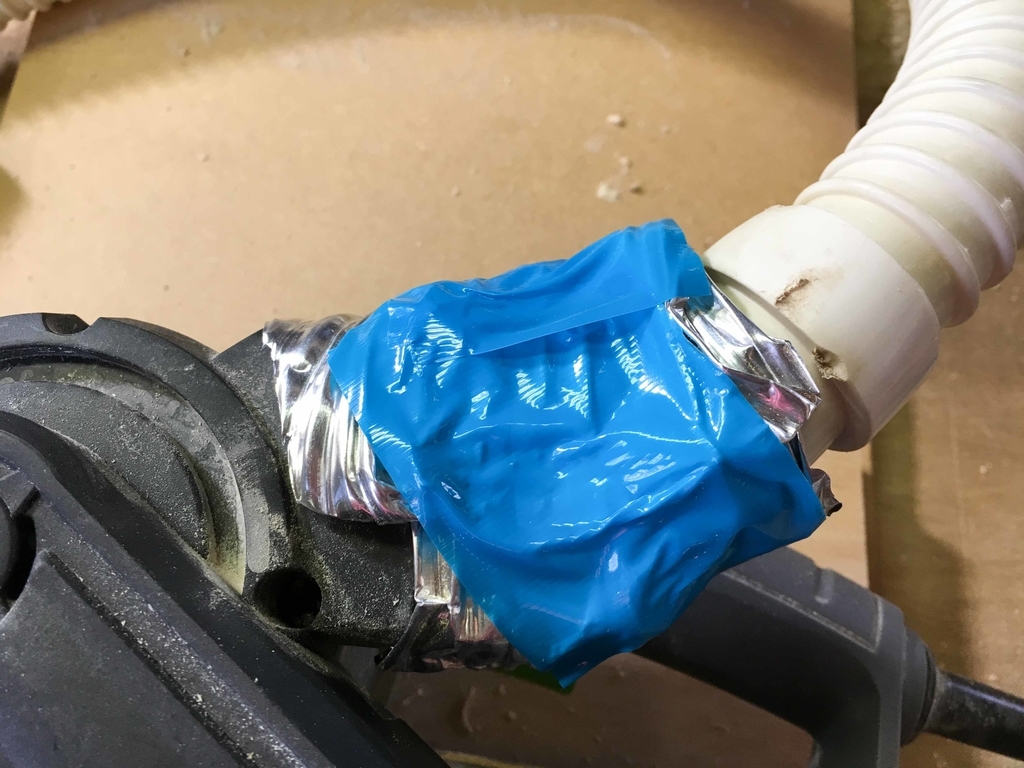

とりあえずテープで、、。

f:id:kimparatoru:20181121214444j:plain

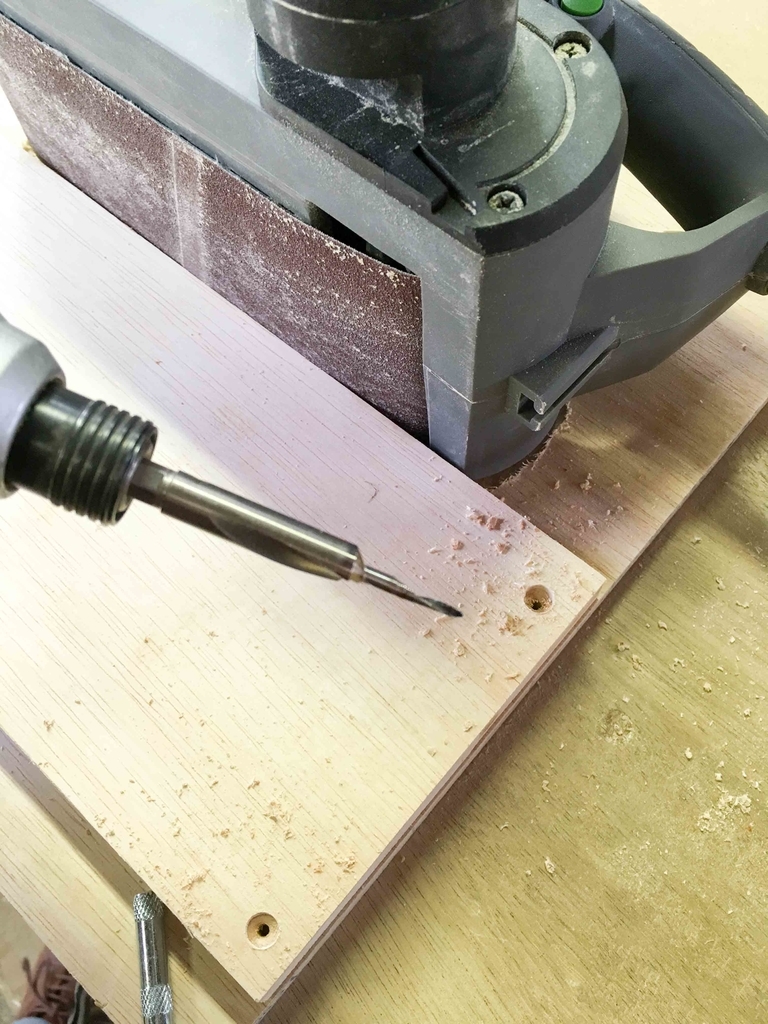

ベースにもう一枚板を取り付けます。

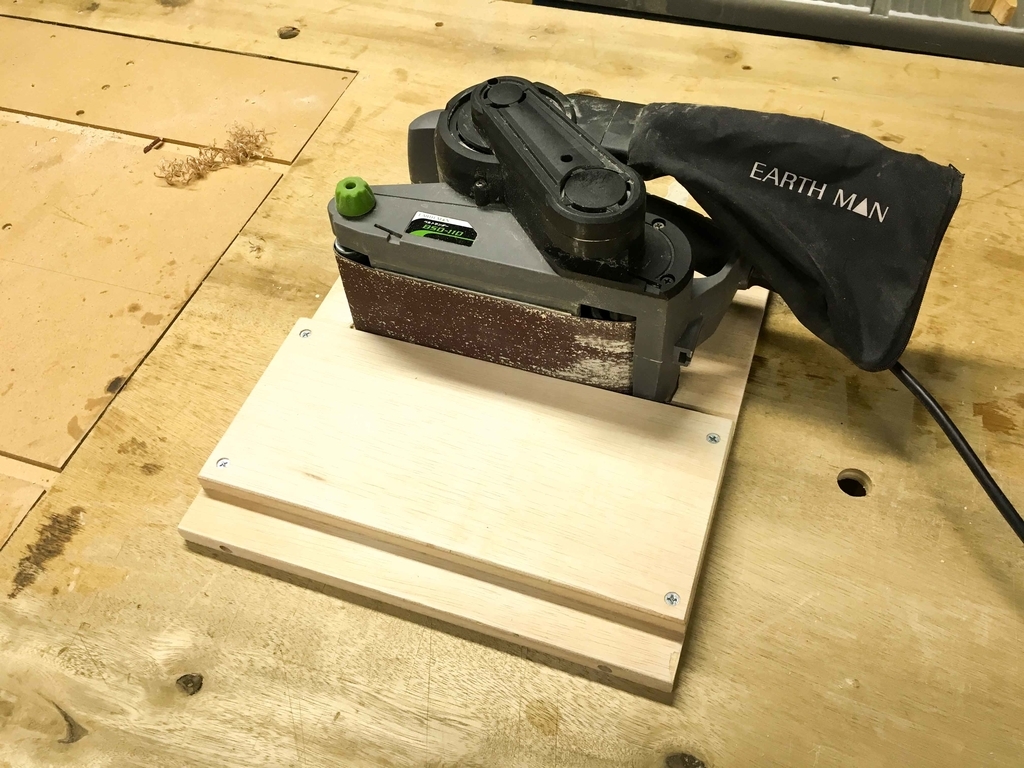

卓上ベルトサンダーの完成

f:id:kimparatoru:20181121214456j:plain

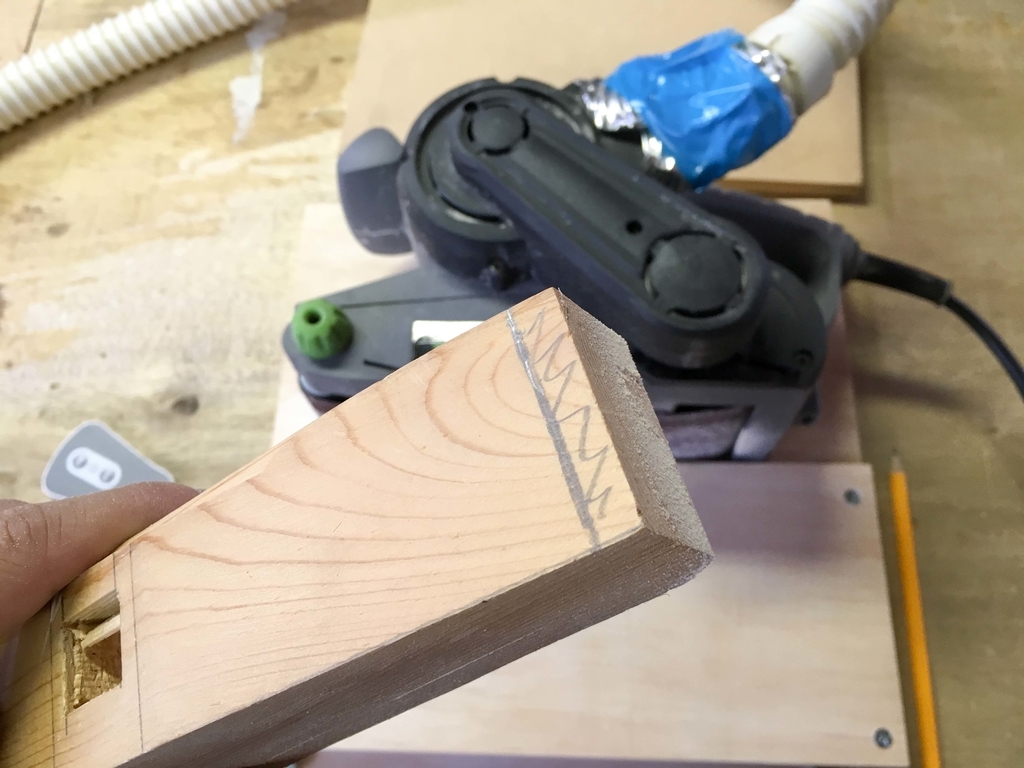

鉛筆でマークしたところを削っていきます。

f:id:kimparatoru:20181121214510j:plain

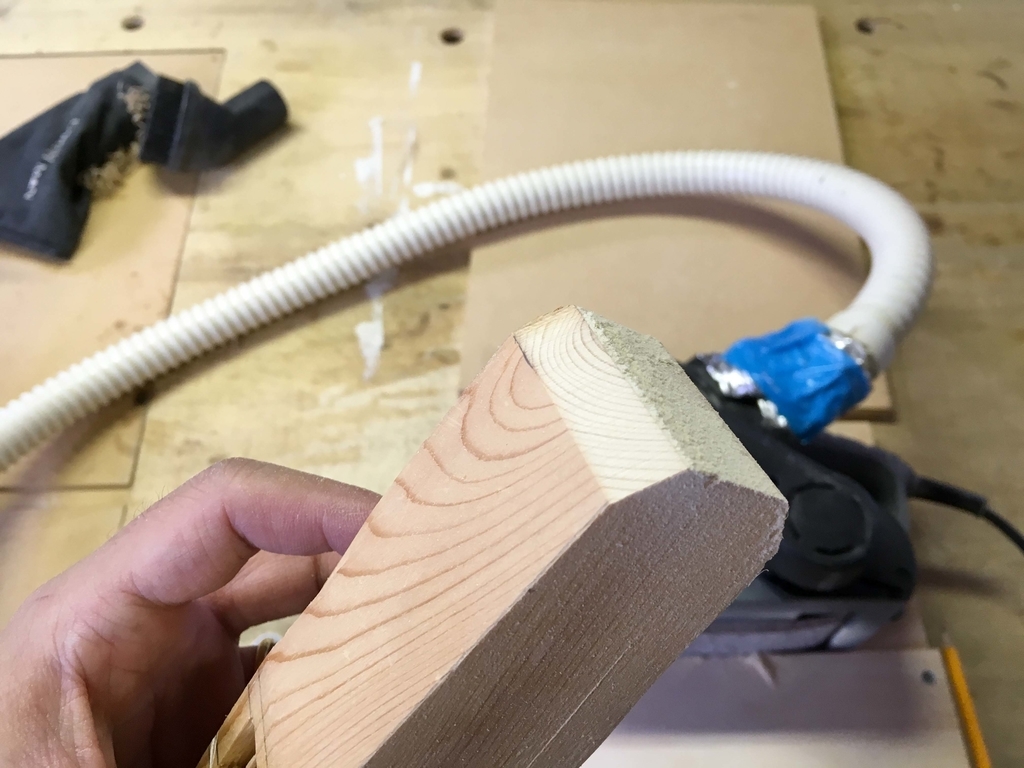

均一に安定して削ることができました。ベルトサンダーを手で持ちながら作業すると、どうしても不安定な削り作業しかできません。これさえあれば細かい作業ができると思います。

卓上ベルトサンダーを作業台に取り付ける

f:id:kimparatoru:20181121214533j:plain

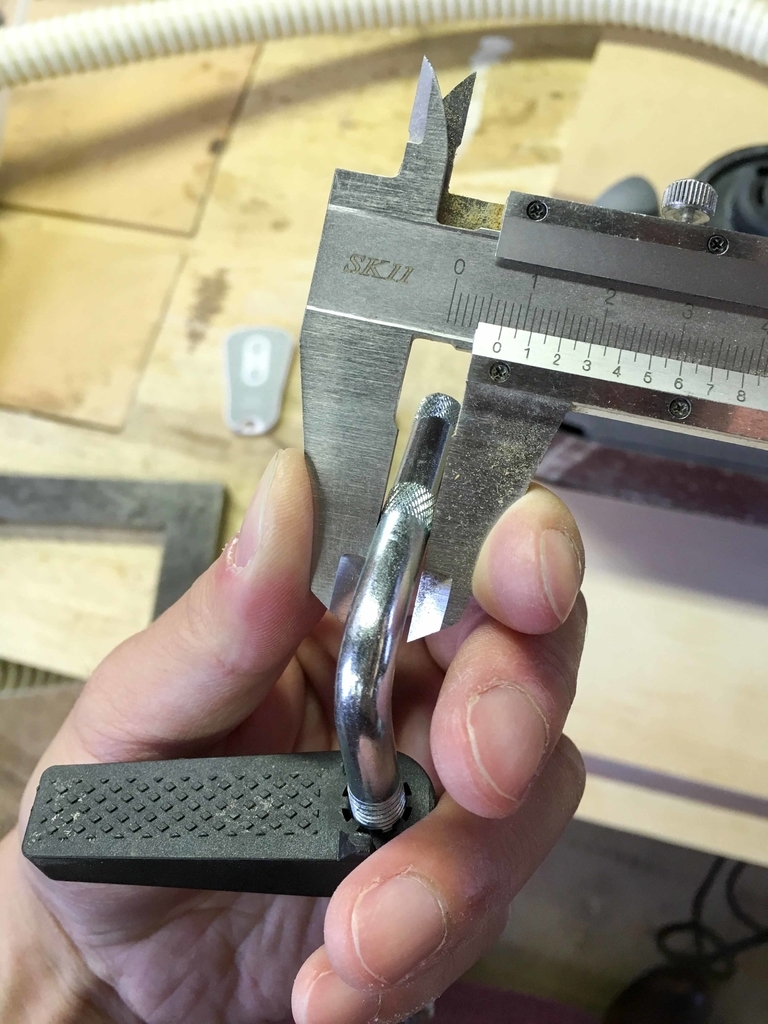

アースマンのベルトサンダーにはテーブル固定用のクランプが付属しています。鉄線の太さは7φ。

f:id:kimparatoru:20181121214545j:plain

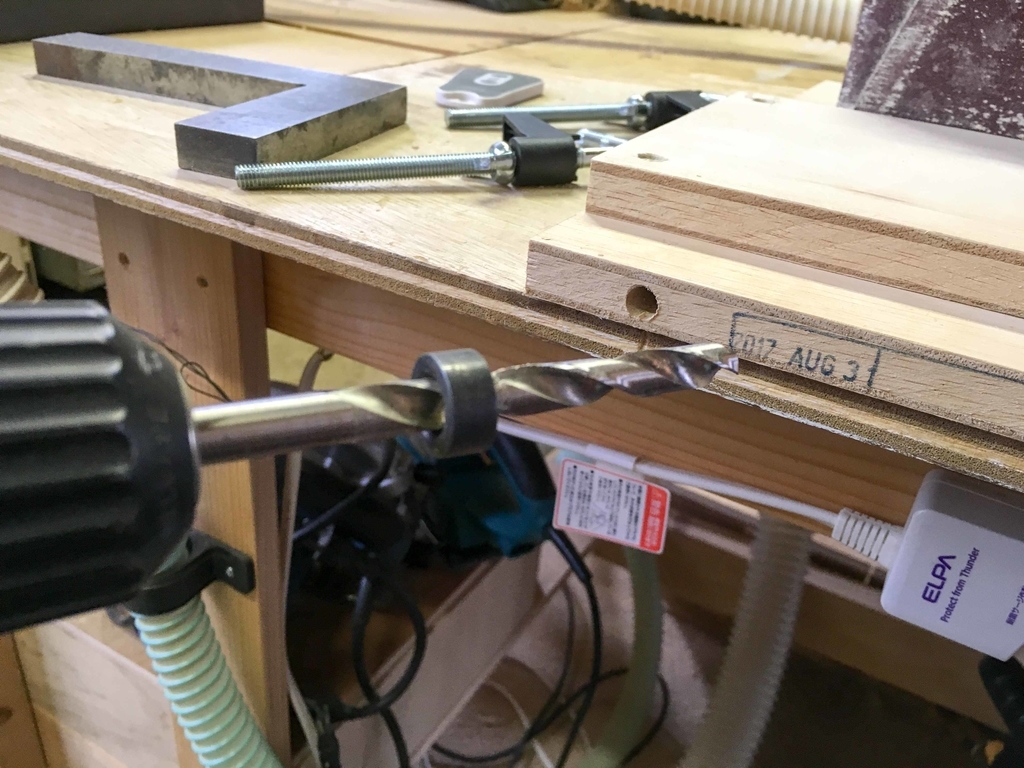

8φのドリルでベースの横に穴を開けます。

f:id:kimparatoru:20181121214558j:plain

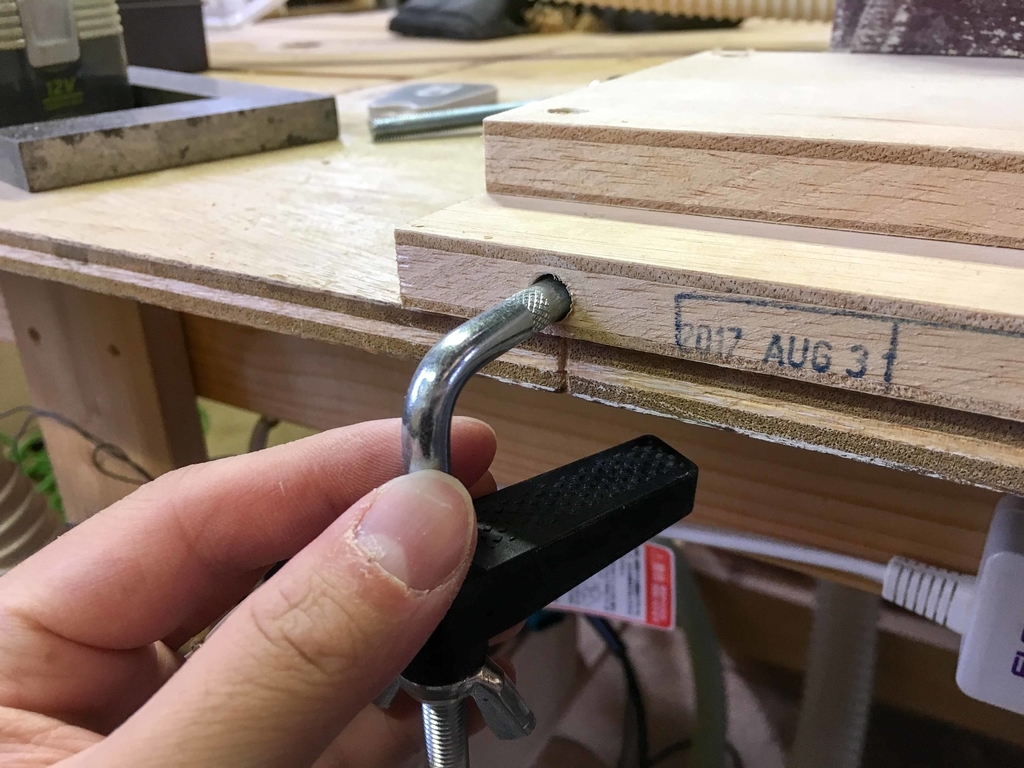

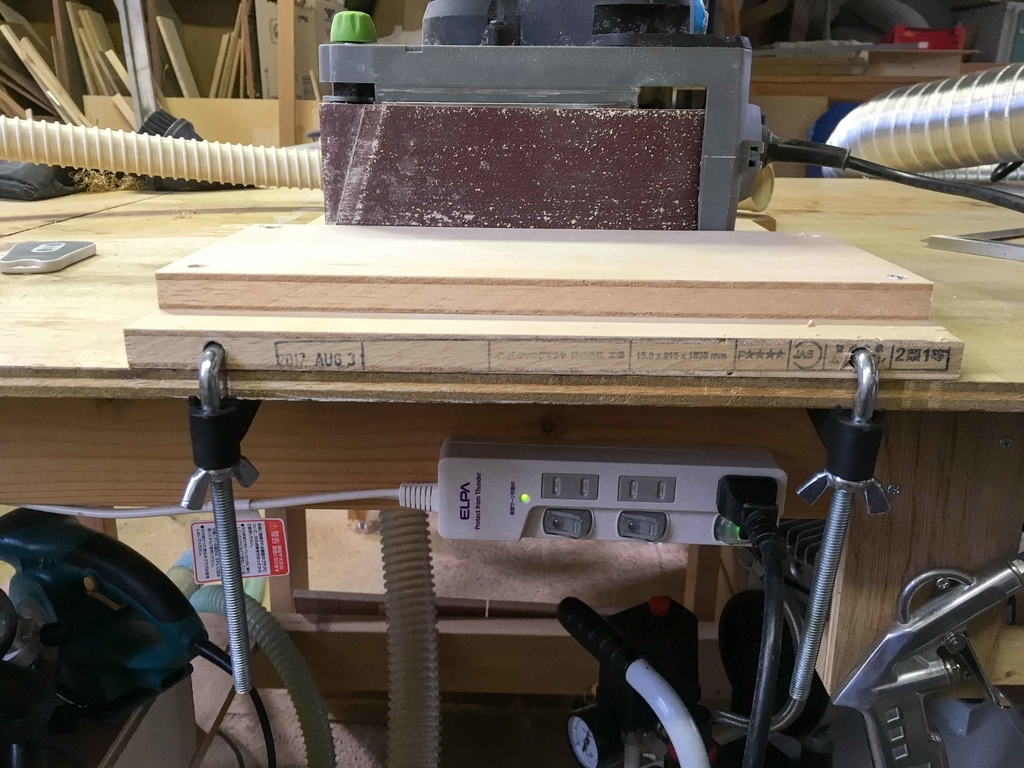

差し込むと作業台に固定できるようになります。

f:id:kimparatoru:20181121214610j:plain

ベルトサンダーの力はかなり強いので、ベースを作業台に固定して使わないと動いてしまいます。

f:id:kimparatoru:20181121214622j:plain

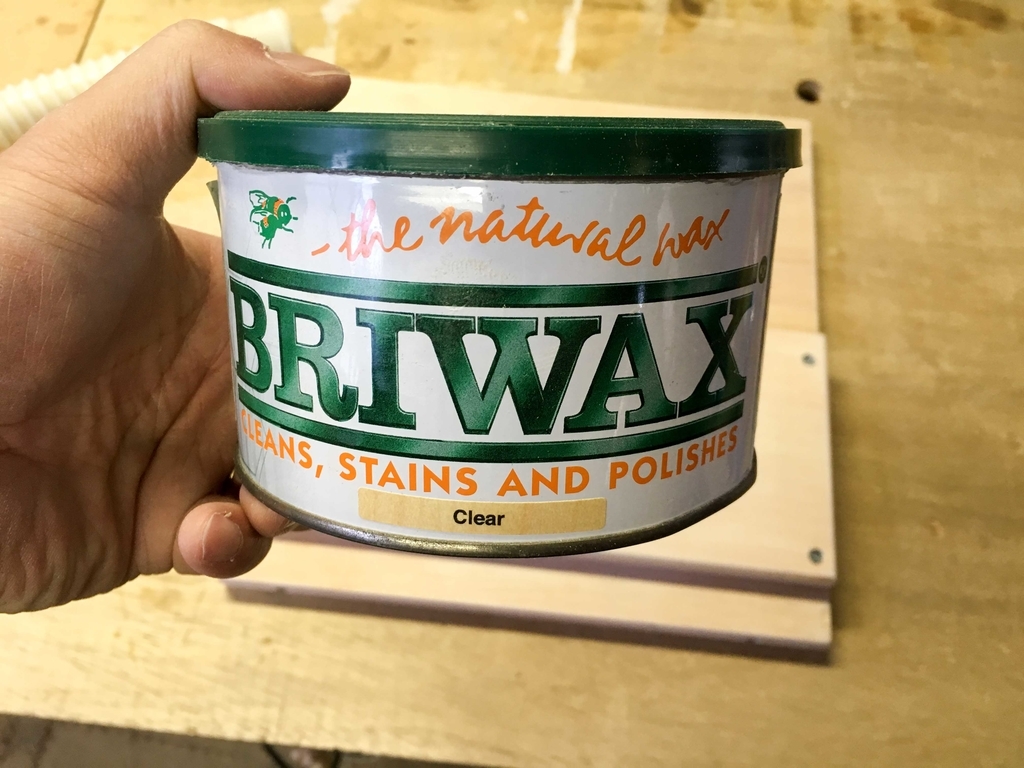

表面がザラザラなので、軽くやすりがけしてからブライワックスでコーティングしておきます。

f:id:kimparatoru:20181121214632j:plain

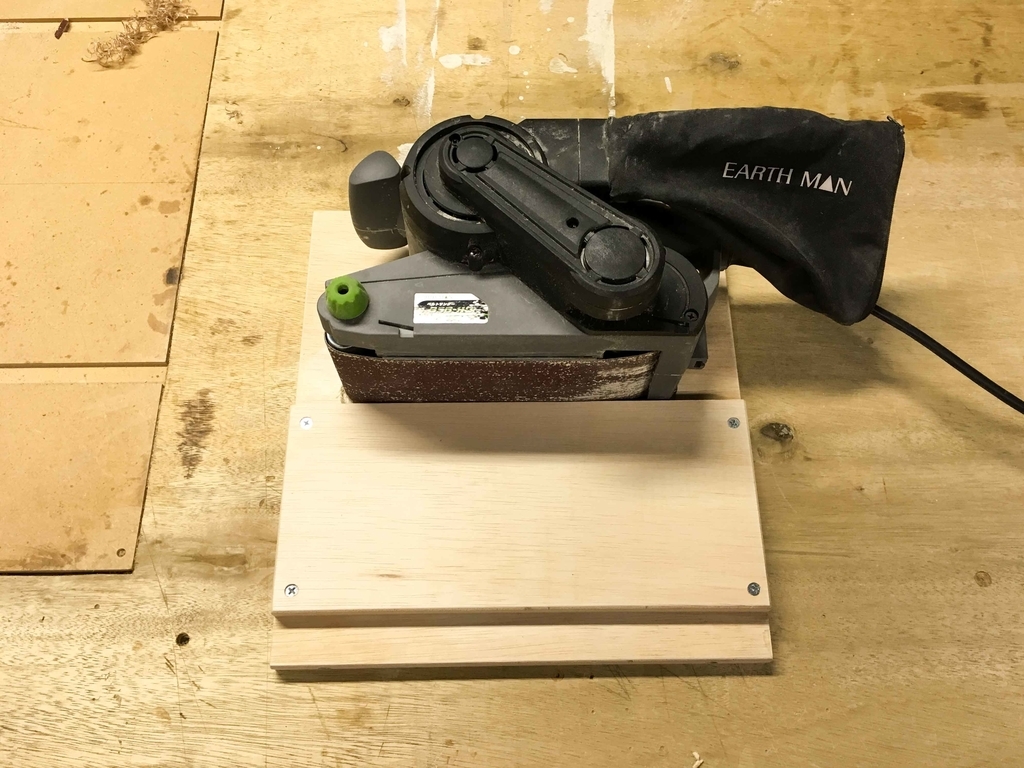

今回は本当に簡単な作りでしたが、かなり実用的です。

f:id:kimparatoru:20181121214643j:plain

 皆さんも是非作ってみてください。
